使用Altium Designer绘制PCB流程：基础版入门

本文总结一下使用 AD画 PCB（双层板）的基本步骤，方便以后随时查阅。

   运行环境：Altium Designer 17.1.5

一、创建工程

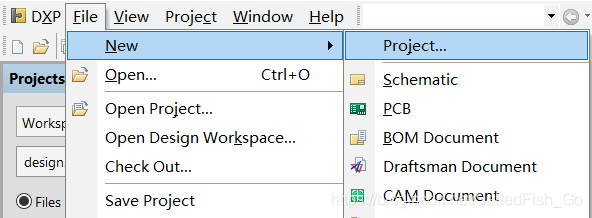

File->New->Project，新建“PrjPCB”文件。

二、绘制原理图

File->New->Schematic，新建“SchDoc”文件。

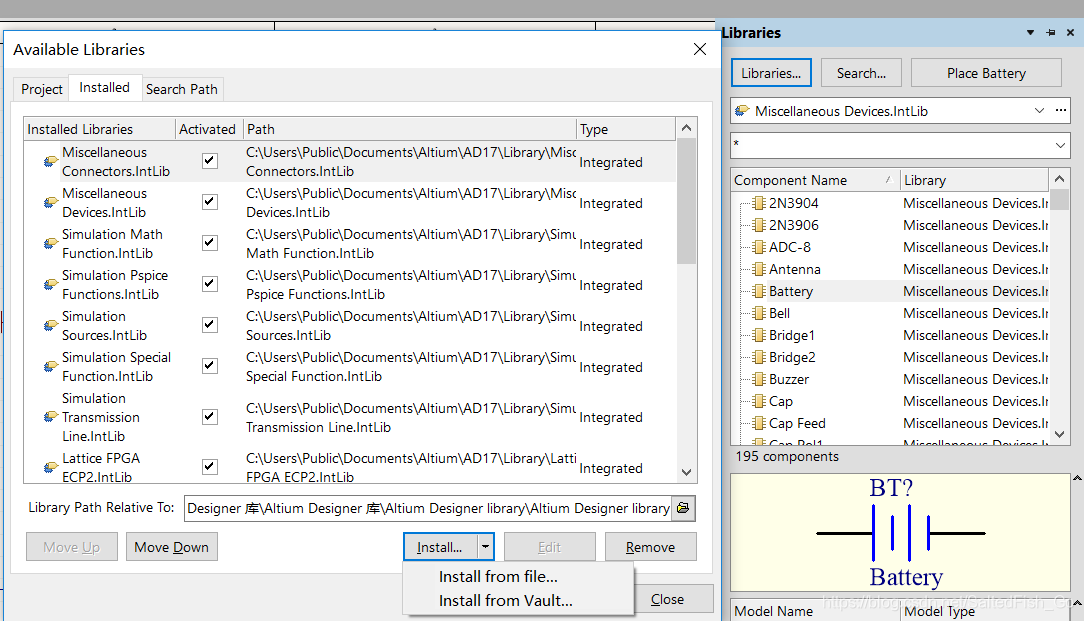

1. 添加元器件库和封装库，选择 Libraries…->Install…

       自己绘制原理图库时，需要同时绘制封装库，并在原理图中指定元器件封装，方便以后使用。

2. 添加元器件。在侧面工具栏"Libraries"中选择元器件拖入原理图中，拖动过程中同时按Tab键可修改元器件信息。
3. 元器件调整：选中元器件后按空格键可进行旋转；鼠标选中元器件同时按X或Y可进行水平或垂直翻转。

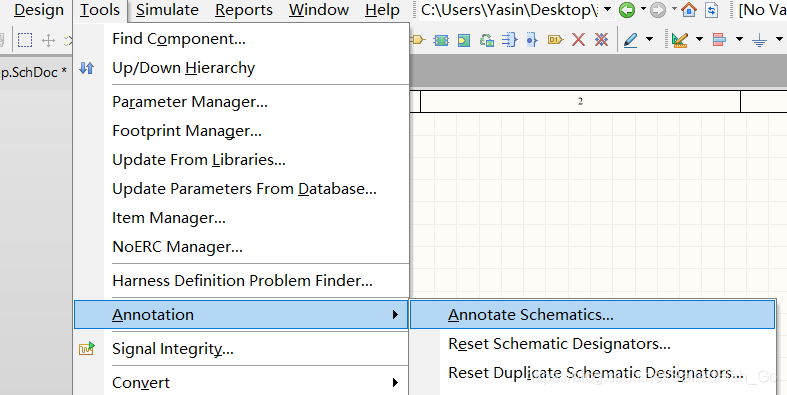

4. 原理图中的元器件快速命名：Tools->Annotation->Annotate Schematics，进入后选择Update Changes List，然后选择Accept Changes，进入对话框后选择Execute Changes进行确认。

5. 原理图绘制完成后编译原理图文件：Project->Compile D
