电路硬件设计基础:Altium Designer基本使用及板子制作流程(20220113)

阅读数 4
点赞 0
article_banner

0、绘制PCB板子四大步骤:

1. SCH库创建;2. 画SCH;3. PCB库创建;3.画PCB。

一、元器件的原理图和PCB图搜索(以立创商城为例)

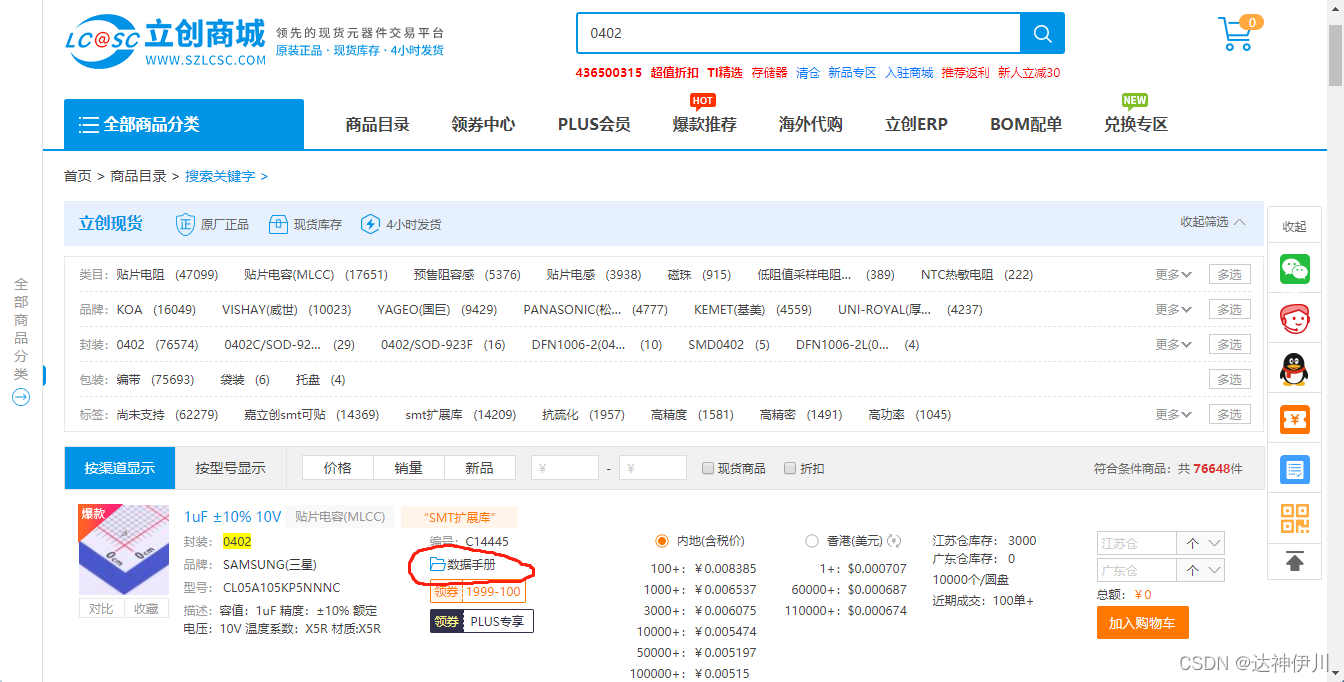

搜索0402贴片电容,找到合适的然后选择 数据手册

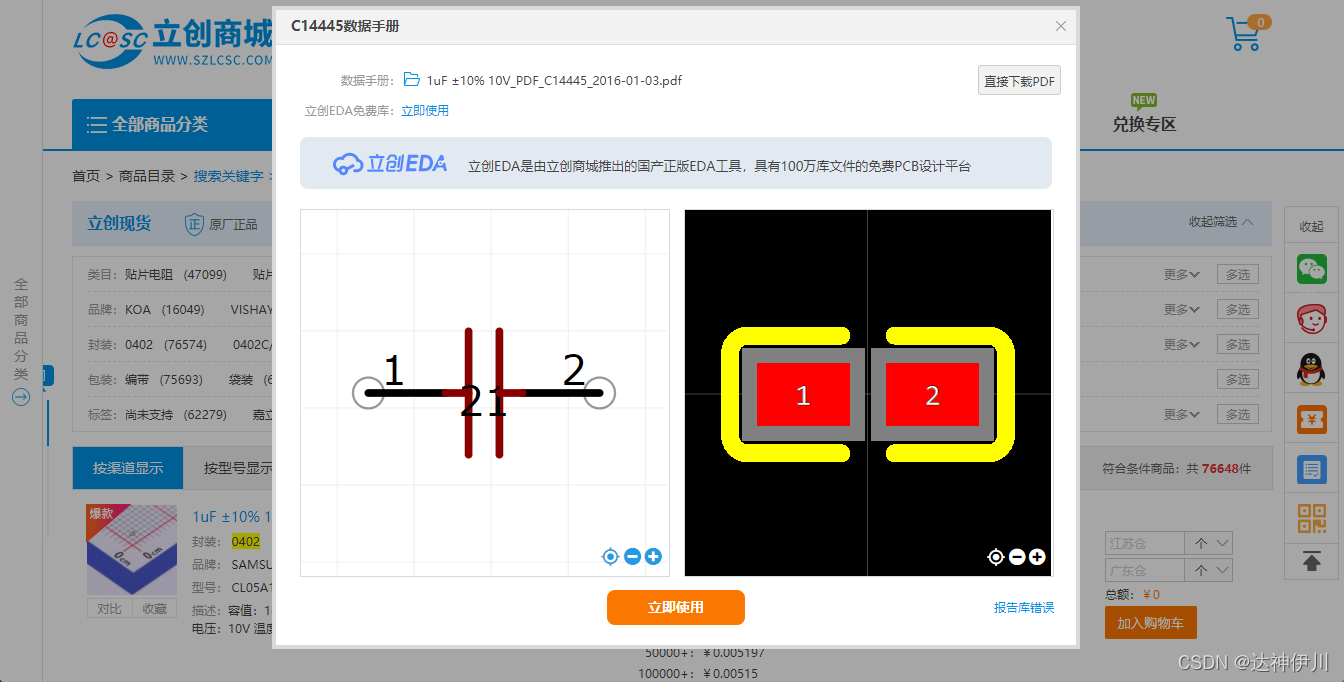

就能看见原理图和 PCB封装 (目前应该只有二维图)

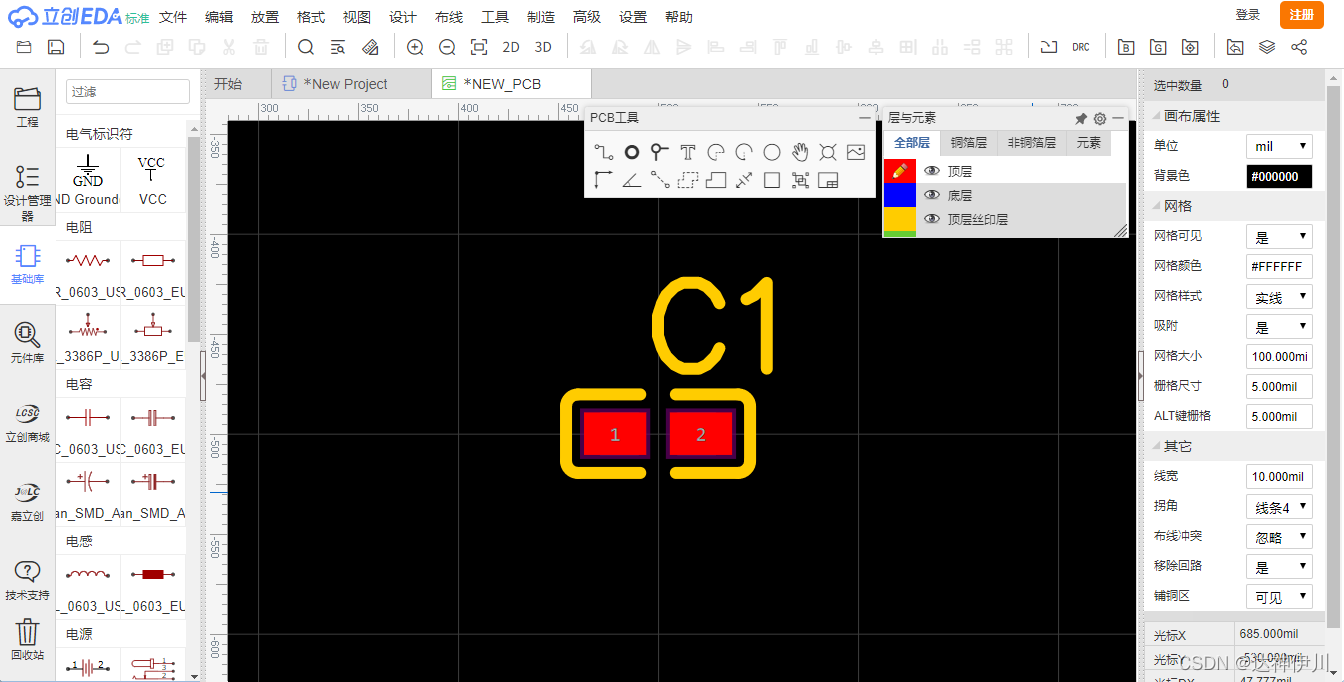

点击立即使用,新出来一个立创EDA界面,能看见封装图

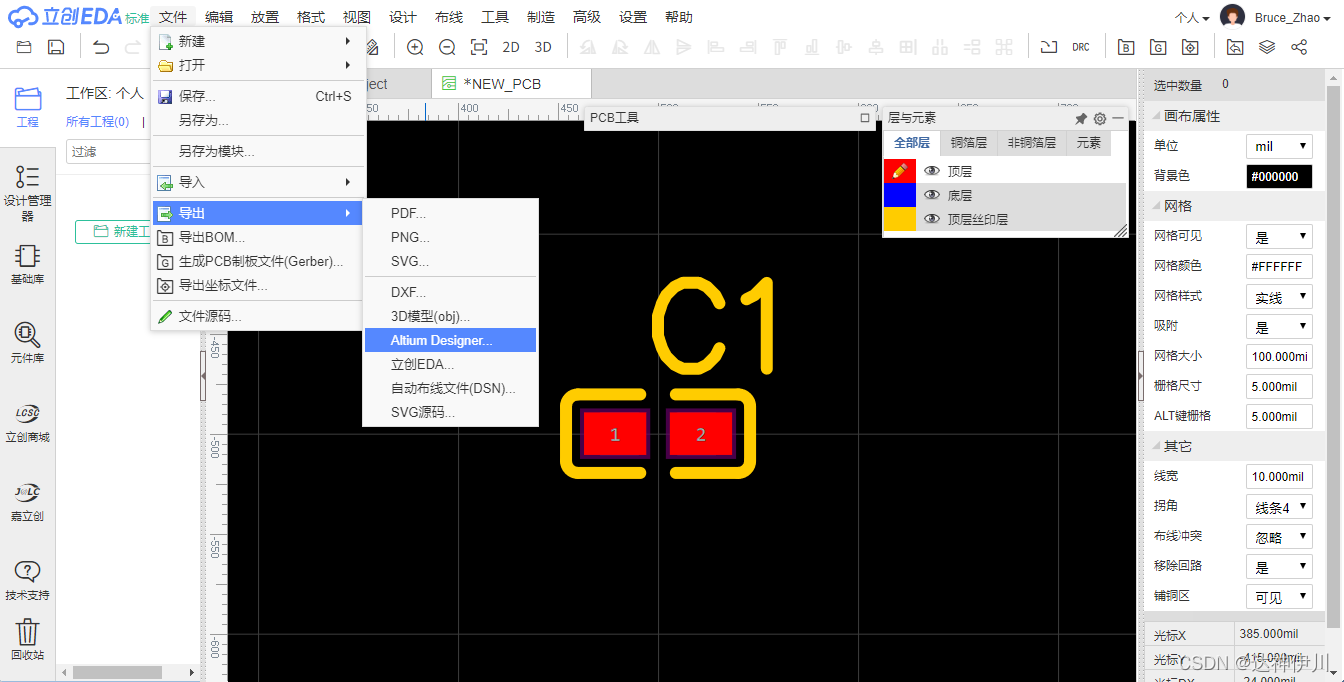

然后选择导出Altium designer

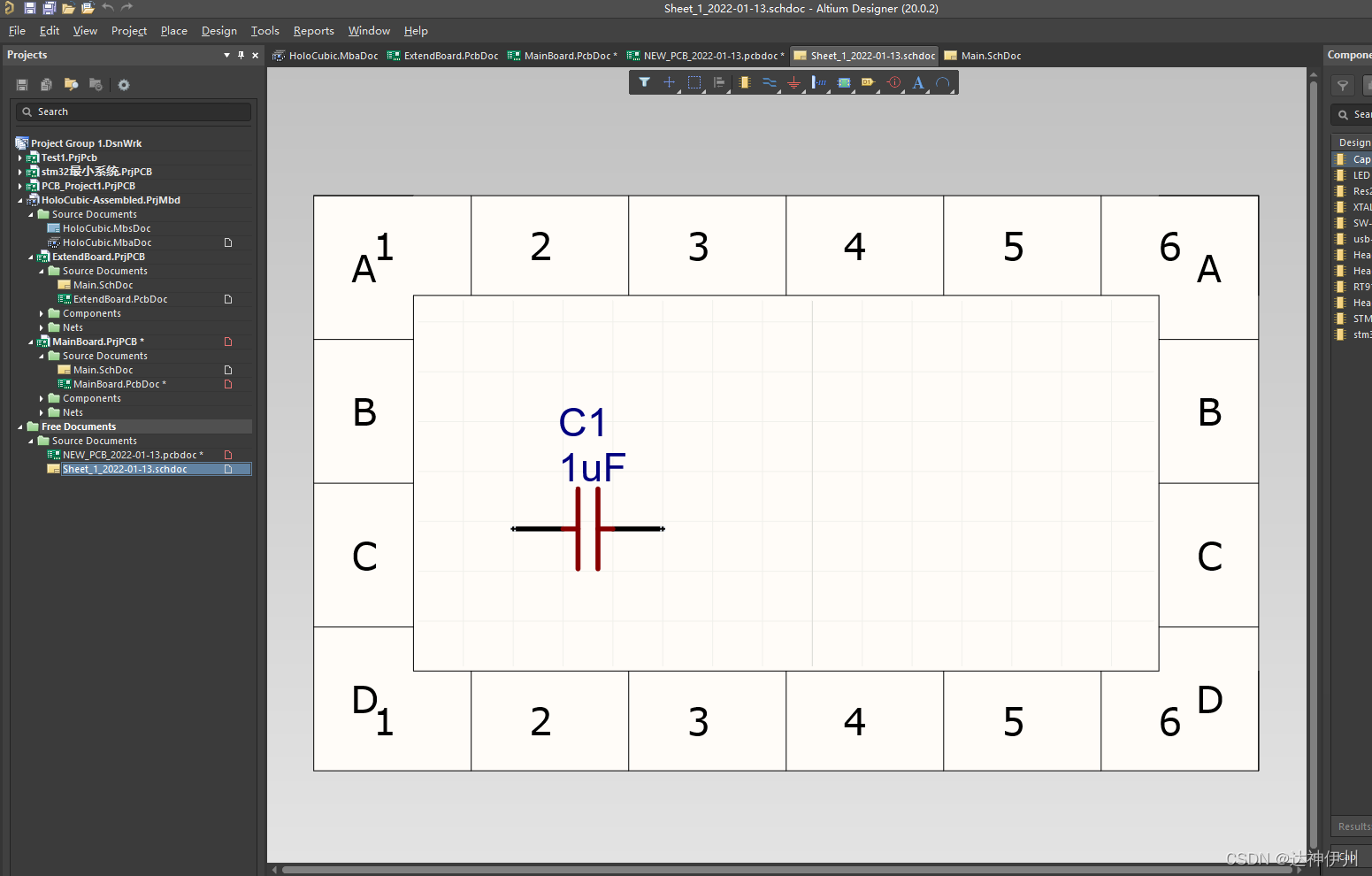

原理图采用相似的操作,不再赘述。然后在AD中打开



二、用AD画一个简单的单层板

1. 新建工程 File - New - Project

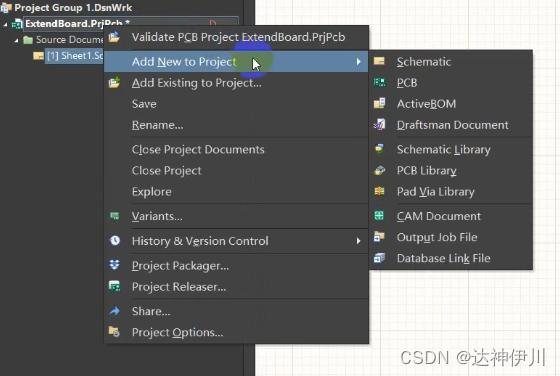

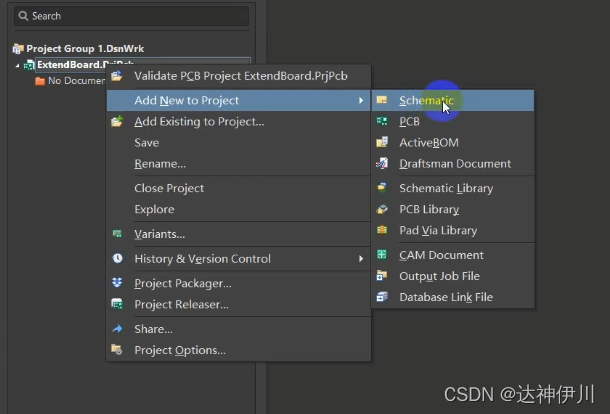

2. 在工程目录下添加SCH文件 Add New to Project - Schematic,以及类似的操作创建PCB。

然后各自保存,修改 文件名

3. 将别人的SCH图和PCB图制作成我们的库,方便直接使用里面的封装。

打开别人的SCH图,点击Design - Make Schematic Library。
