Altium Designer入门教程1：软件基础操作

学习目标：

• AD19初识

学习内容：

1. 创建一个project和原理图
2. 简单了解AD原理图的绘制

学习时间：

• 周二晚上 6:30 —8:30

学习产出：

1.新建project和原理图

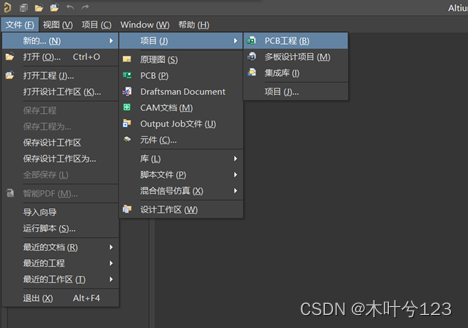

1.绘制原理图之前一定要先新建一个project

（我这里是汉化后的界面，英文界面位置大致相同，此后不再赘述）

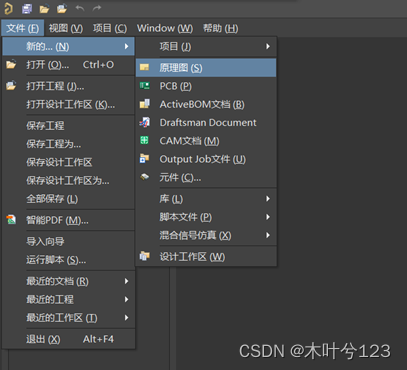

2.在该工程下新建一个原理图（建好project后直接再新建的原理图一般就在该工程下）

2.界面熟悉

从左往右依次为（汉化界面 光标  移动到该位置会有中文释义）：

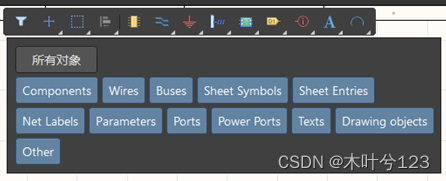

1.选择过滤器：

Components：组成

   Wires：线

   Buses：总线

   Sheet Symbols：子图符号

   Sheet Entries：子图出入端口

   Pads：焊盘

   Net Lables：网络标签

   Parameters：区域

   Ports：端口

   Power Ports：电源端口

   Texts：丝印，文本

   Drawing objects：绘图对象

   Other：其他

2.拖动对象：可以对元器件进行拖动等相关操作

3.以Lasso方式选择：滑动选择，可以选择一个范围

4.排列对象：对已选择的对象进行多种方式的排列

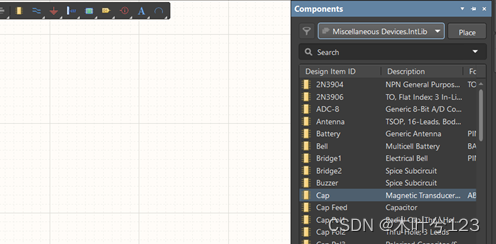

5.放置器件：在库中选择相关元器件和芯片（直接拖动到空白区域，右键撤销）

这是 下载  后已经安装好的两个库

6.放置线：Ctrl+W（英文模式下）

7.GND端口：可更改

8.放置信号线束

9.放置页面符：在主原理图图纸放置图标符，通过图表符与子图纸进行连接

10.放置端口

11.放置参数设置

12.放置文本 字符串

13.放置弧

3.分享（在学习每部分的作用时了解到的比较详细的文章）

这是Altium Designer21过滤器的相关介绍

http://t.csdn.cn/lU9h4
