Altium Designer使用总结：经验与常见问题解决

零、软件恢复默认布局

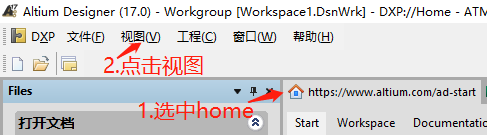

   1.选中home

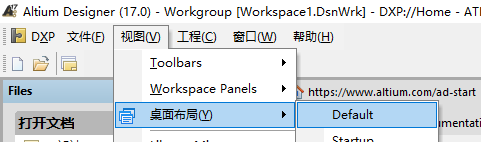

   2.点击视图，选择桌面布局中的Default就行了

一、PCB操作

   1.PCB只显示一层，隐藏其他层显示

   pcb视图按下键盘字母L->view options->single layer modes->hide other layers

   或者pcb视图按下键盘字母L->视图选项->单层模式->hide other layers

   或者快捷键shitf+s

2.PCB左右翻转

   察看(V)->翻转板子(B)

   快捷键V->B

3.使用Aitium Designer时在pcb图中怎么按标号查找元器件位置

   编辑(E)->跳转(J)->器件©,然后输入标号就行

   快捷键E->J->C,然后输入标号就行

4.AD文件转换为Protel99文件，直接保存为Protel99需要的文件格式

   Protel99的文件用AD打开

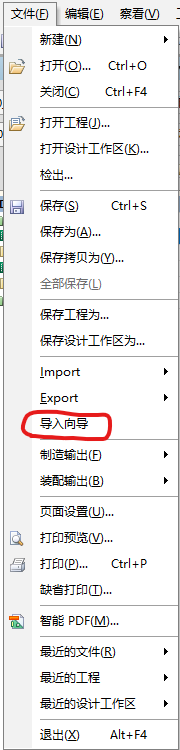

   （1）文件->导入向导

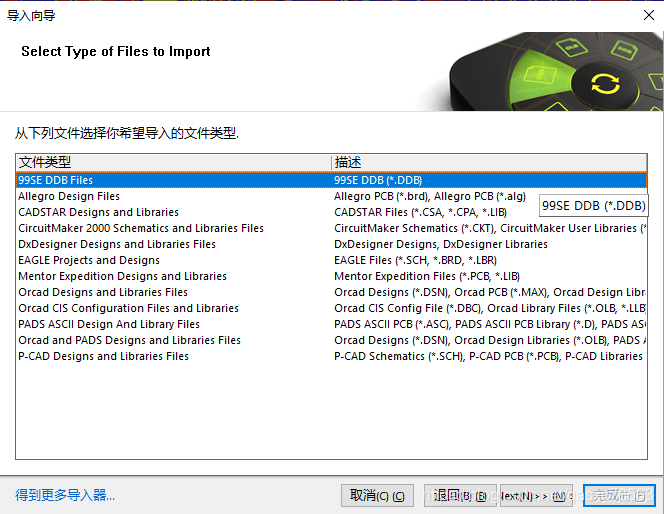

   （2）点击next->选择99SE->next

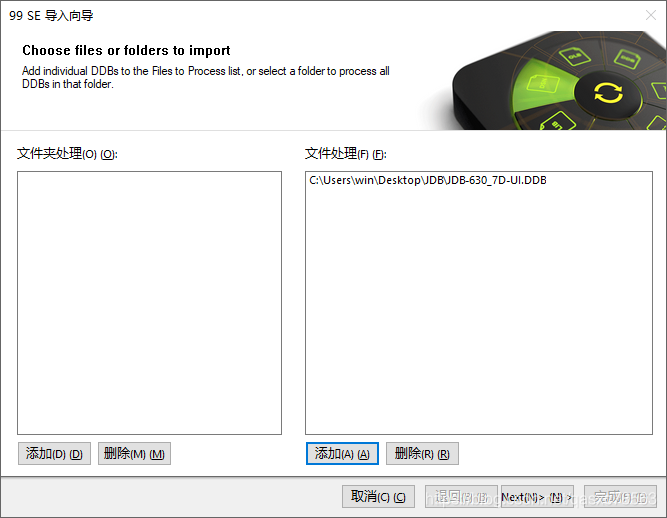

（3）选择添加文件夹/文件处理->next

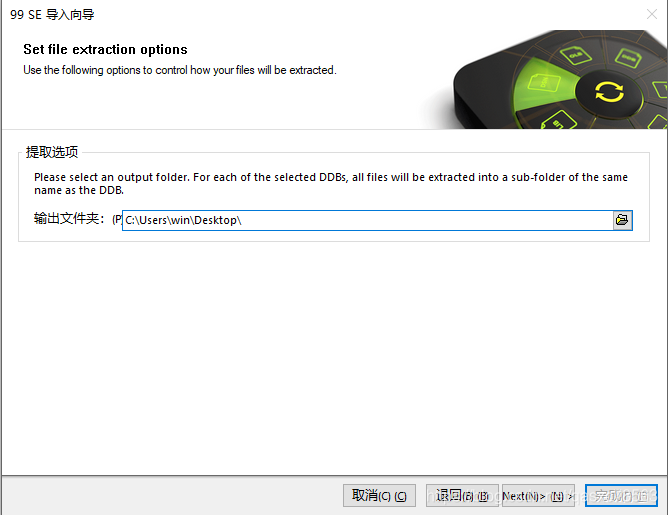

   (4)选择输出文件夹->一直next到最后->完成

5.AD的PCB界面下如何全部显示或隐藏元件数值
https://blog.csdn.net/qq_16489895/article/details/69222300

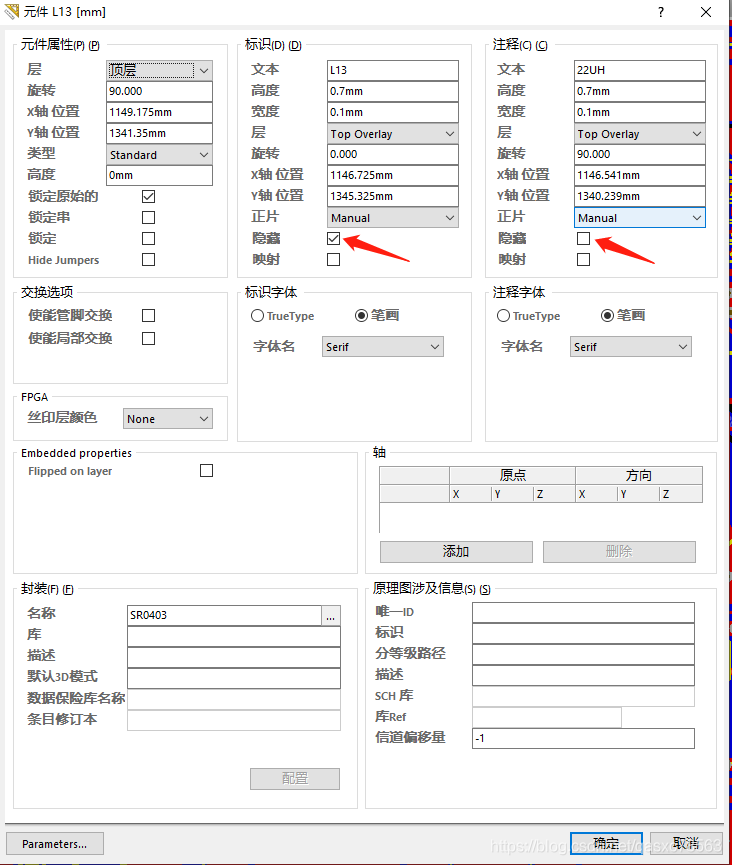

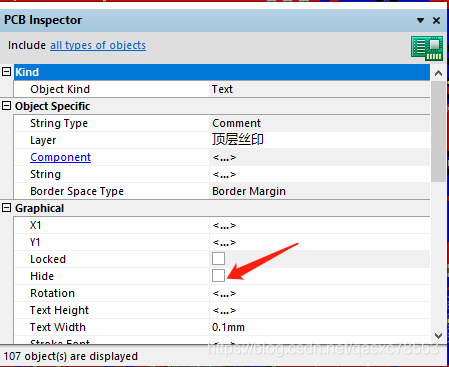

   (1)双击任意元件，进入此界面，箭头所指不打勾，然后按OK键。

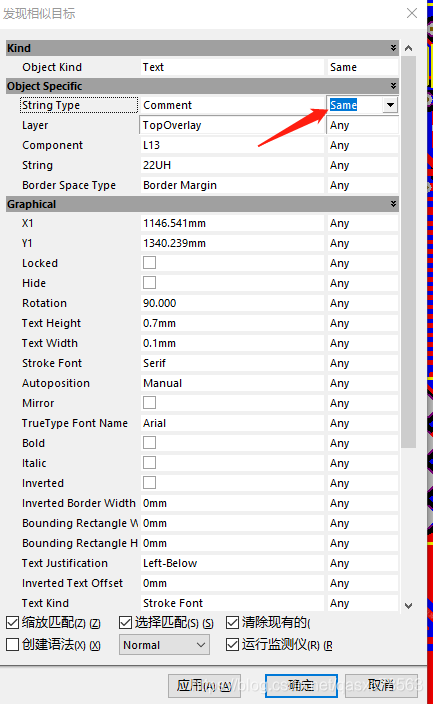

   (2)此时刚才点的那个元件的数值将会显示出来，单击数值，右击显示查找相似事物（显示出来的第一个），出现如下界面，按照步骤设置，把第1步设置为same，点击apply，点击OK.



   (3)出现如下界面，点击箭头所指的地方就可以显示或隐藏元件的数值了。

6.Altium Designer 丝印图的打印输出

   https://blog.csdn.net/darren_t/article/details/80295985

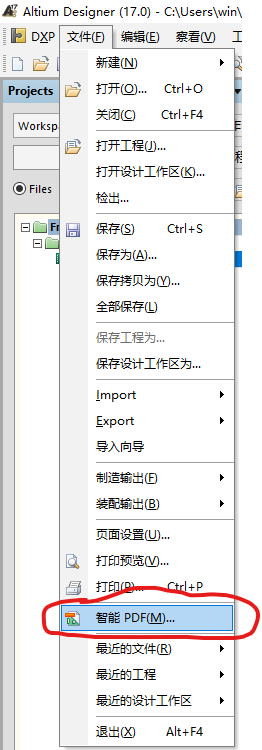

   (1)打开需要打印丝印的PCB， FIle  ->Smart PDF

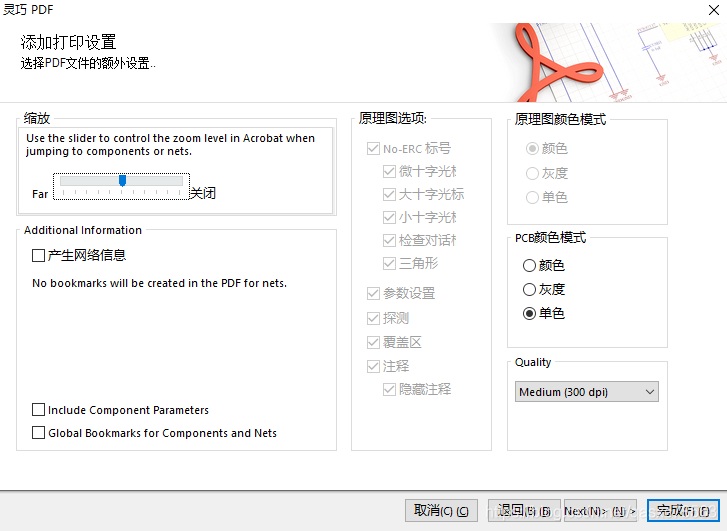

(2)Next->Next->

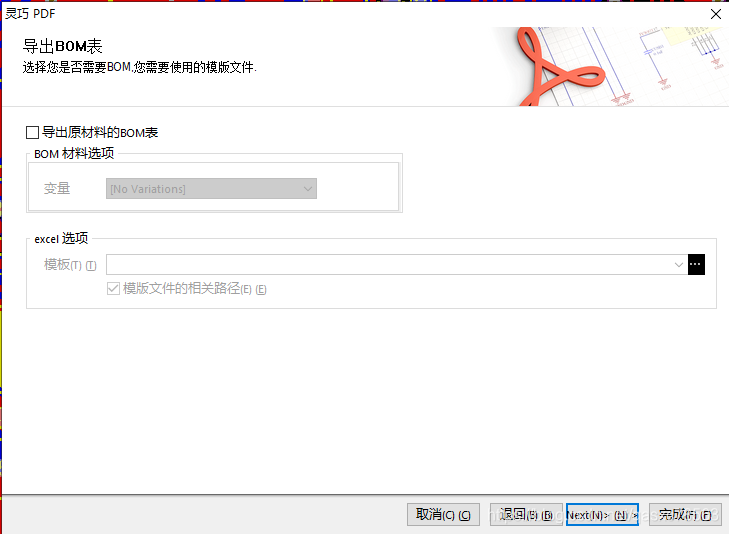

   此时可以把Export a Bill of Materials 前面的√去掉，然后点Next


   (3)简单快捷操作：只保留TOPOverlay层，其他删掉。

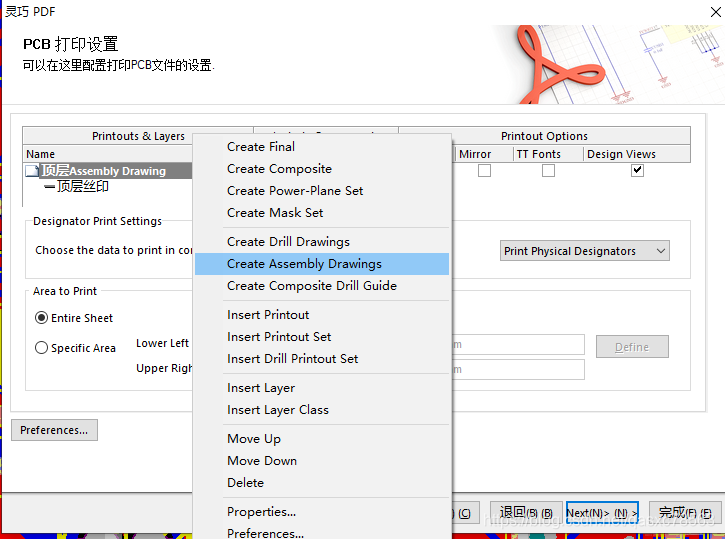

   其他操作：在图Printouts&Layers位置点击鼠标右键，弹出对话框，选择Creat Assembly Drawings,弹出的对话框点Yes。可以先打印Top Assembly Drawing，把其它层的 Assembly Drawing 右键 删除，只保留Top Assembly Drawing。此时可以看到Top Assembly Drawing层上包含TOP、TopOverlay、Multi-Layer。同样，我们可以右键删除TOP、Multi-Layer，只保留TOPOverlay。我们还需要打印出PCB的板框，鼠标右键点击“ Insert   Layer”，弹出对话框：选择Keep-Out-Layer，完成后点OK

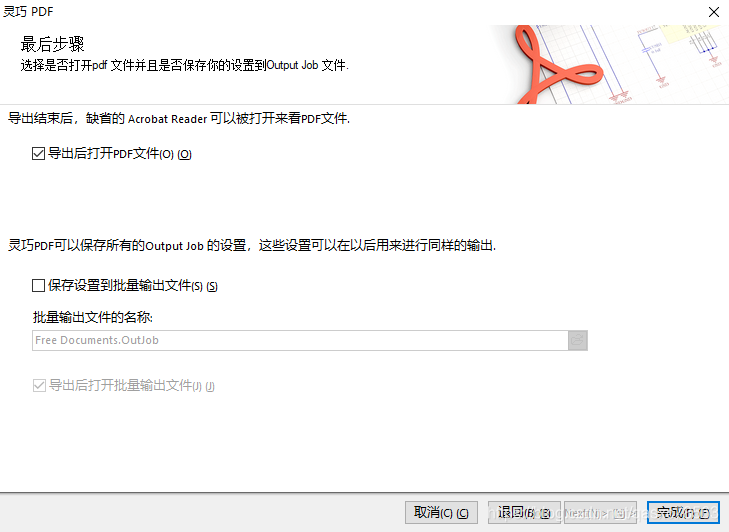

   （4）next->next->完成
