Altium Designer实践总结：设计经验与技巧分享

这几天都在帮学姐画一块编码器的板子，完整的完成了一次从原理图到送制版PCB的过程。在此记录几个遇到的问题和一些操作的记录，真的是记不住，用一次查一次，以后回这里查比较舒服。

1、原理图部分绘制的库内元件的管脚标号和PCB库元件引脚标号要完全对应，如果没有对应上就会产生错误。

比如我举个例子：

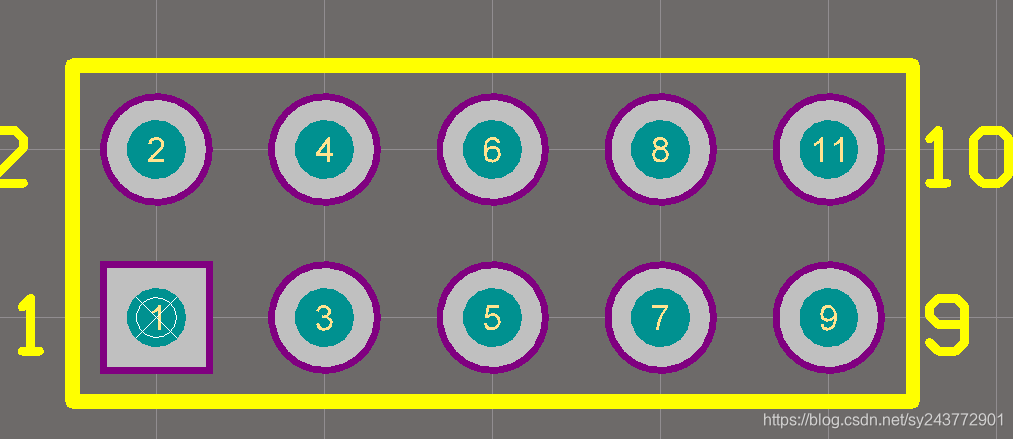

我给一个5*2的插座，标号为1-10，而PCB里面对应的它也为1-10，如果我改10为11，导入到PCB的时候就会出错。

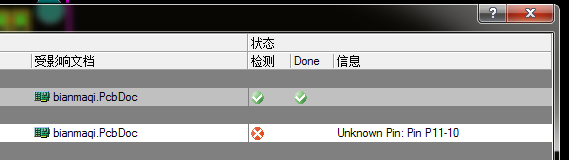

报错如下：

2、绘制完原理图之后的原理图编译

要检查所有的网络标号是否一一对应，是否存在单个网络标号或输入错误导致单个网络标号的情况

点击 工程 ——> compile schdoc

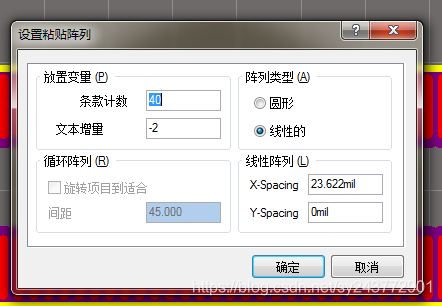

3、PCB绘制封装库时，引脚比较多时，可用到阵列粘贴

这个功能很好用，一下粘贴，40根管脚，自动排列标号和间隔位置。

计数：粘贴的个数

线性和圆形：线性就是按照矩阵粘贴，而圆形就是一圈粘贴对应极坐标。

文本增量：标号每隔一个增加多少，可负数

X-spacing：x轴每个相隔 ，Y轴同理

可参考https://blog.csdn.net/geek_monkey/article/details/79270689?utm_source=blogkpcl14

4、PCB中背景格和点的设置

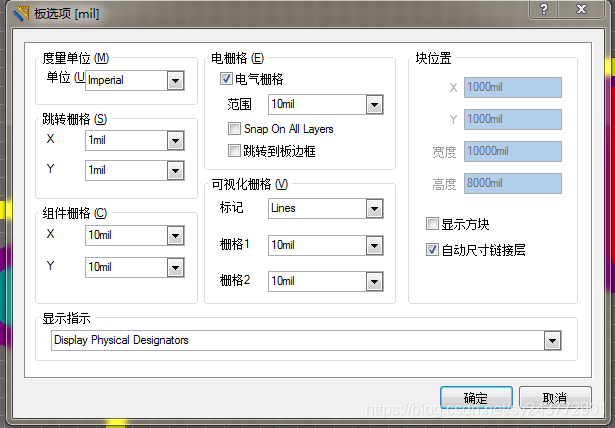

右键——>器件库选项——>可视化栅格 或者  右键——>选项——>板参数选项

将 line 换成 dot   看着会舒服很多

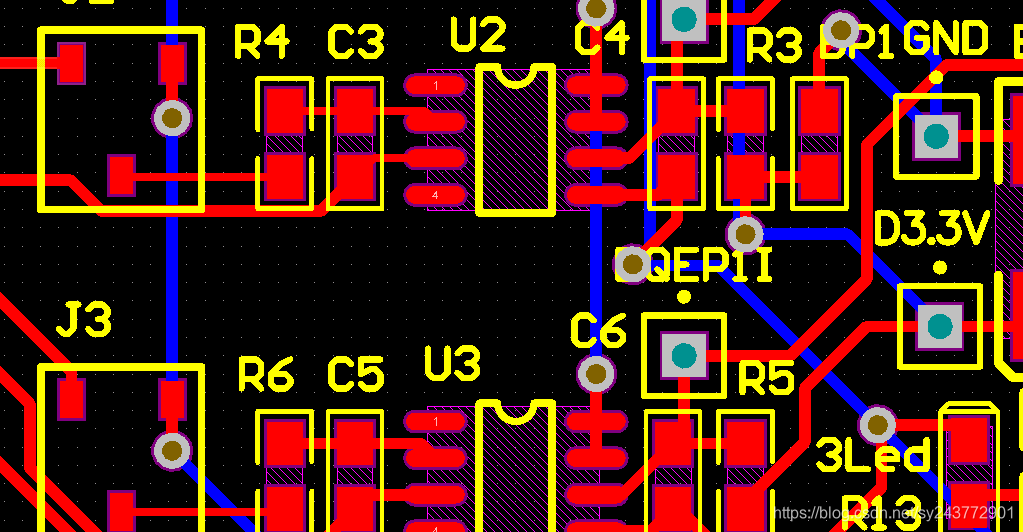

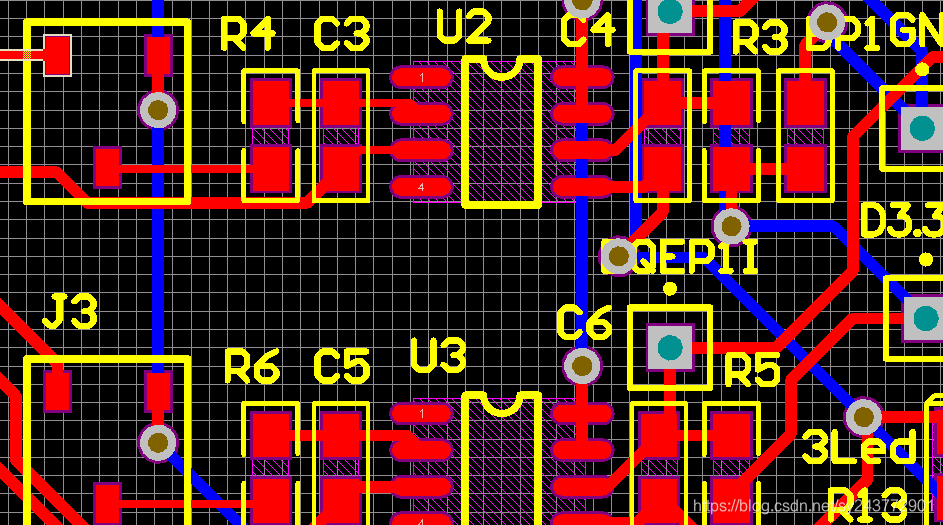

这是点和网格的区别：

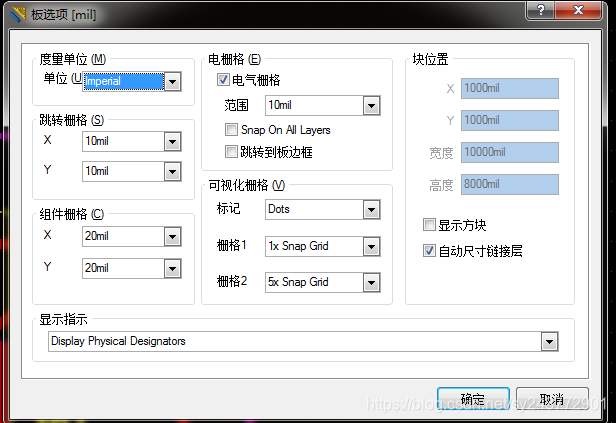

5、PCB中移动跳转距离设置

1、跳转栅格：这个会影响到你鼠标移动一格或者键盘控制移动一格的距离。

2、组件栅格((Component Grid)：组件栅格只在放置或移动器件时才能激活。就是组件移动一格移动的距离。组件和线是不同的。

3、可视化栅格（Visible Grid）：可视化栅格式独立的跳转栅格。就是背景图中一格的距离，在PCB编辑界面中有两种可视化栅格，再电路板选项 对话框  中设置并单独显示。

6、PCB中板子形状

要形成板子形状必须是一个封闭的形状，并且是在keep-out layer，

设计——>板子形状——>按照对象定义板子形状

7、PCB中过孔在赋予NET之后也不能和一格相同NET的焊盘太近，不然你一连接过孔和焊盘，系统就自动判定此过孔不需要。
