在使用 Altium Designer 软件画原理图时，经常会出现自己用的芯片在原理图库中没有，需要自己手动制作。如果芯片管脚比较少的时候不会费多少事，但是芯片管脚比较多的时候，比如STM32的单片机 引脚 个数48、64、100、144等，这么多引脚画起来费时费力，还很容易出错。

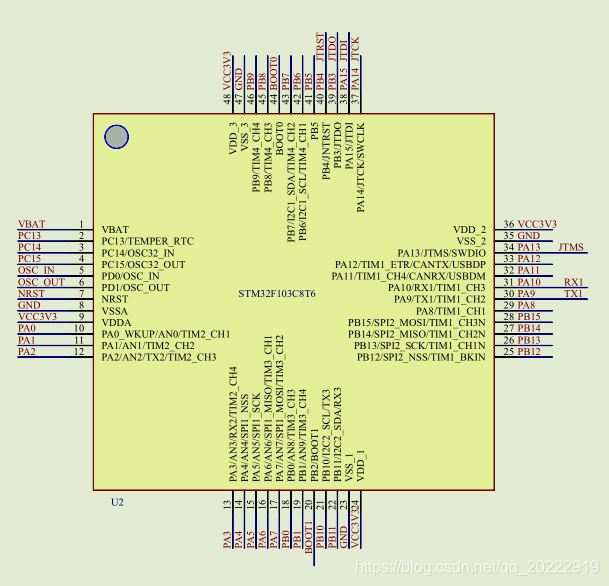

今天就来总结一下如何通过Excel 表格快速的将引脚功能导入到 Altium Designer 原理图库中去。比如要新建一个类似下图这种的的单片机芯片库。

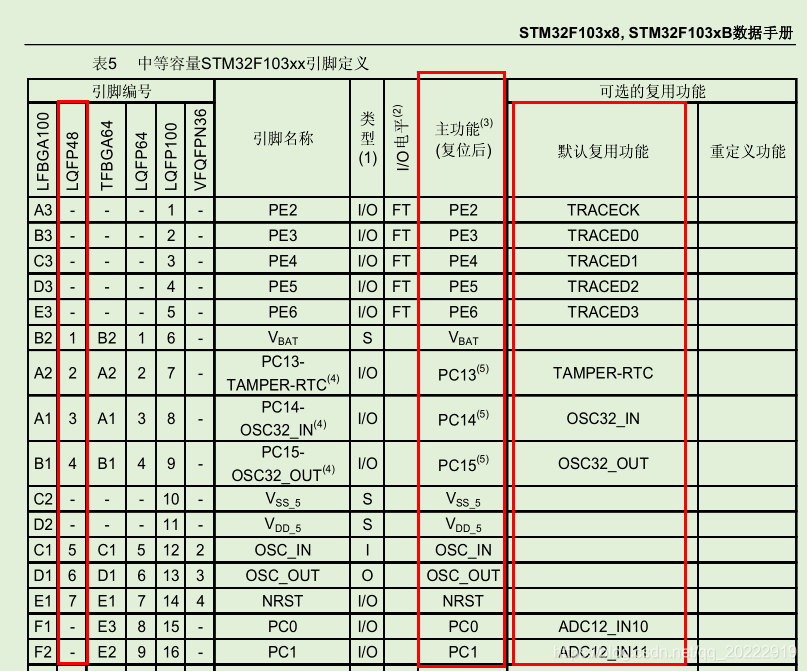

这里选用48引脚的STM32F103C8T6来演示，首先找到官方的数据手册中找到芯片引脚的表格。

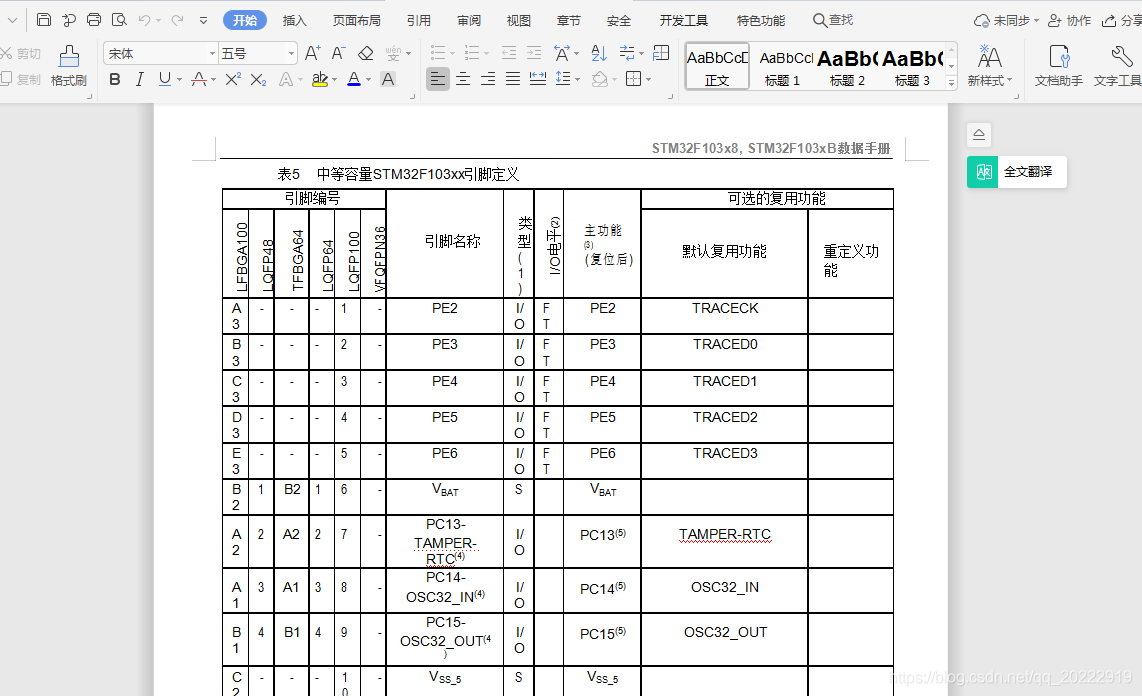

主要用到的数据有三列，引脚编号、主功能、默认复用功能。首先要将表格中的这三列数据复制出来，由于官方文档大多数是PDF格式，要先将PDF转换成word格式。

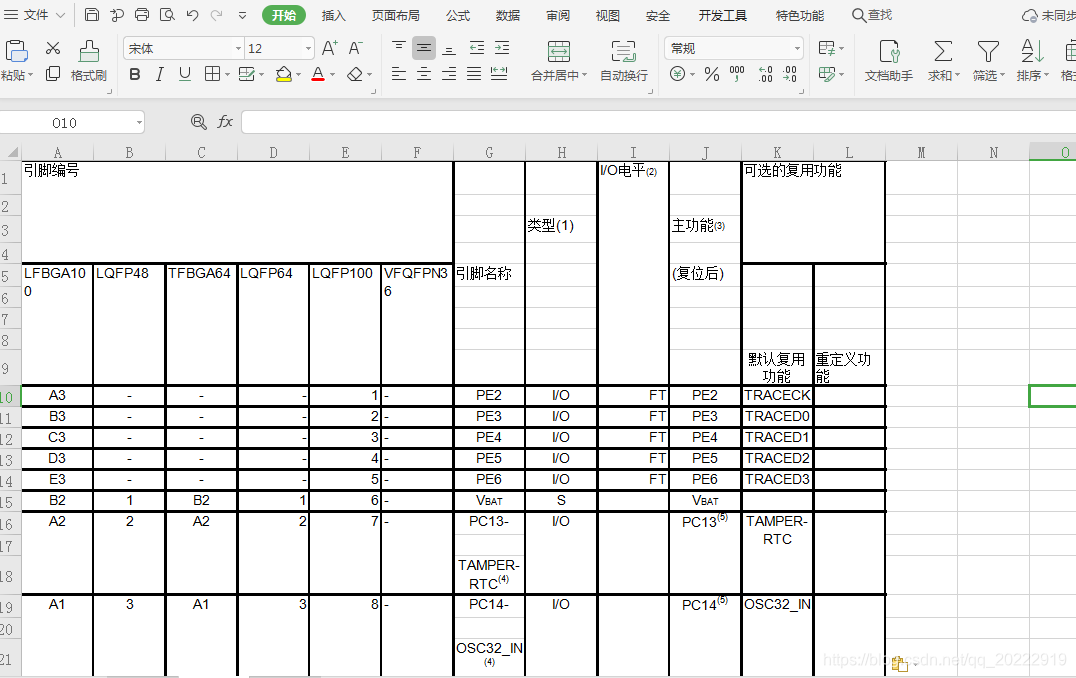

然后在word中复制整个表格，粘贴到 Excel表格 中去。
在Excel中将不用行和
