大家都知道很多PCB都是异形板，一般是由结构工程师 设计 好结构后提供一个DWG或者DXF文件，这时PCB工程师就需要把DXF文件导入到EDA软件中设计板框。下面讲一下Altium Designer如何导入DXF文件。

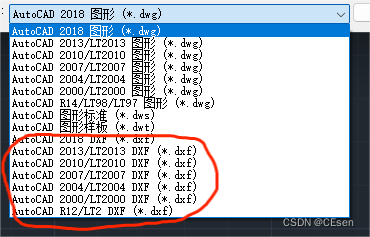

第一步，用AutoCAD打开 DWG 文件，然后用另存为DXF格式
第二步，打开Altium Designer 软件 ，并且打开需要导入DXF文件的PCB文件。

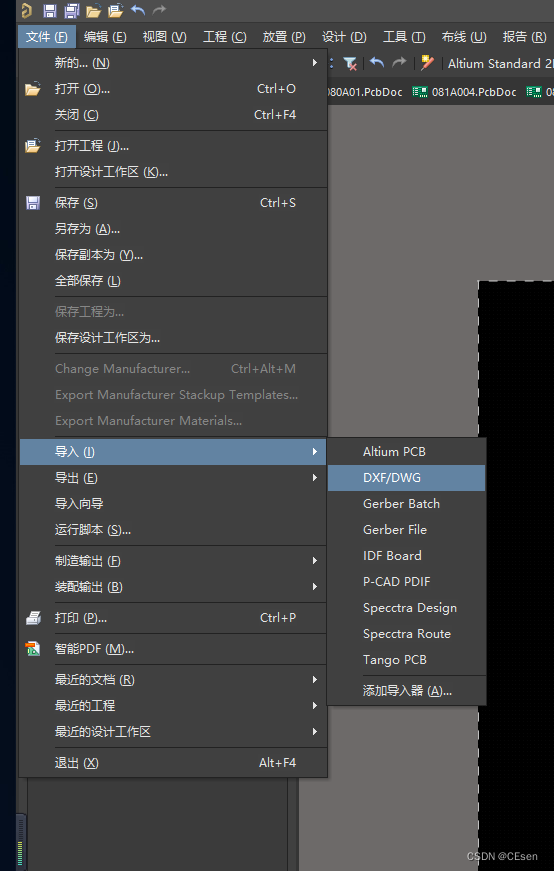

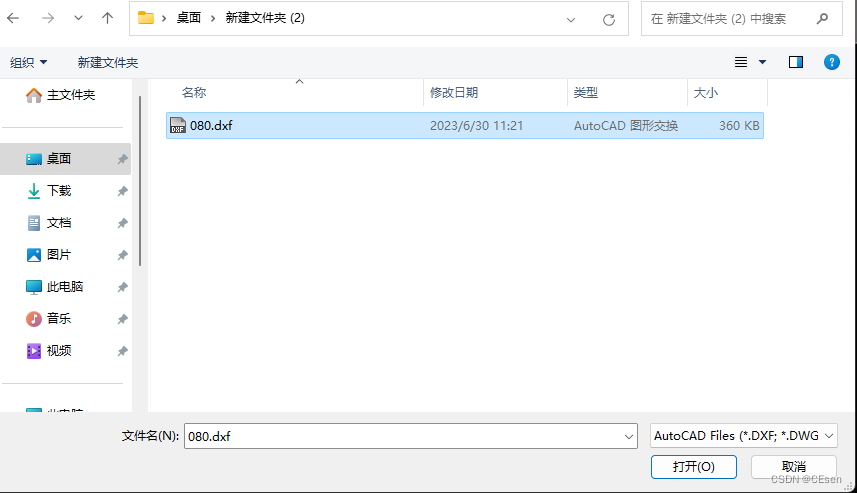

依次点击 文件-导入-DXF/DWG，选择刚才另存为的DXF文件。

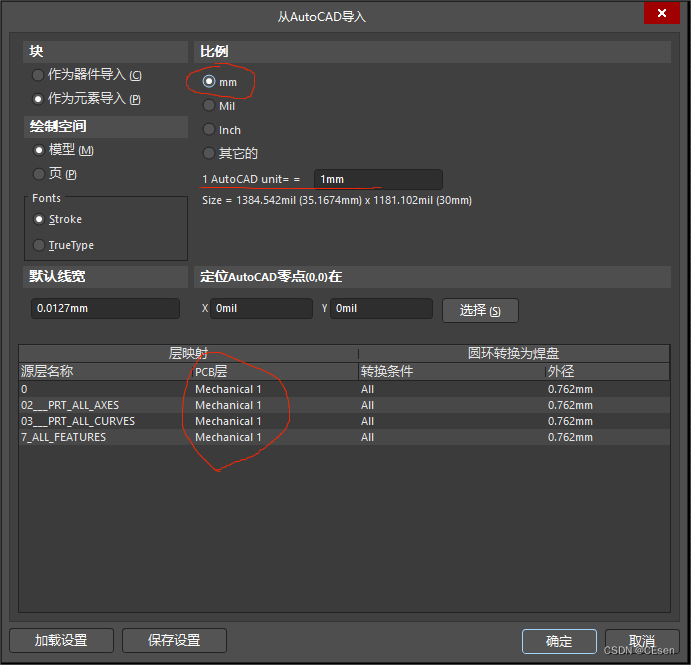

第三步，在弹出的窗口内选择比例单位为mm，1Auto unit = 1mm，下面映射层的PCB层选择Mechanical1，然后点击确定。

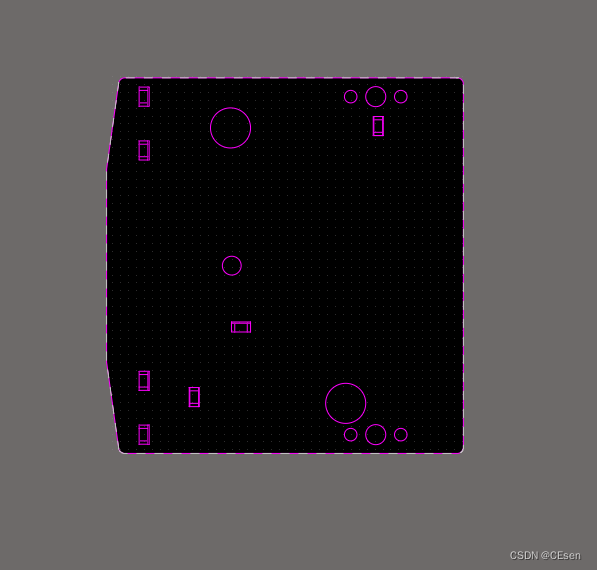

第四步，导入进来后，用鼠标点击外框的其中一条线，然后按Tab键选中全部外框，

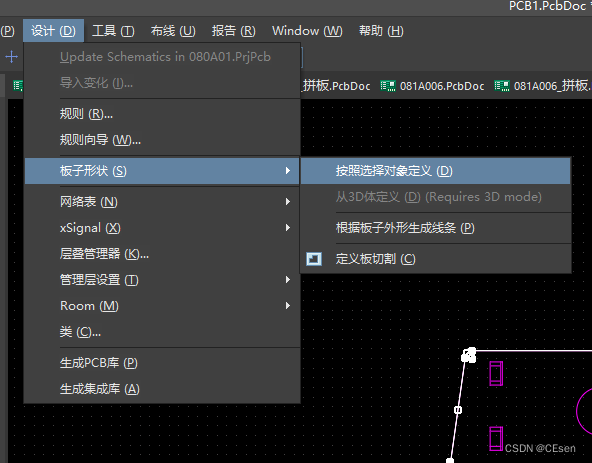

第五步，依次点击 设计-板子形状-按照选择对象定义。
第六步，板子形状就设置好了。

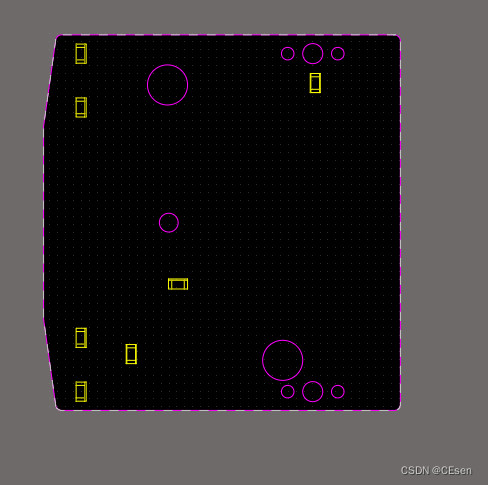

第七步，板内的其他元素根据需要设置成其他层。
