Altium Designer基本操作入门

自建原理图库

1. 文件 ->新的项目 -> 库 -> 原理图库
2. 工具 ->新器件 -> 取一个名字
3. 放置 -> 矩形 或者 放置 ->管脚 ->（双击管脚修改名称）（按住管脚空格键进行旋转）

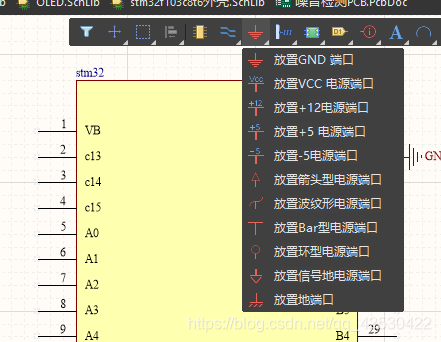

放置电源端口

放置 -> 电源端口 或者在图中右键就可选择端口 类  型

建立PCB库

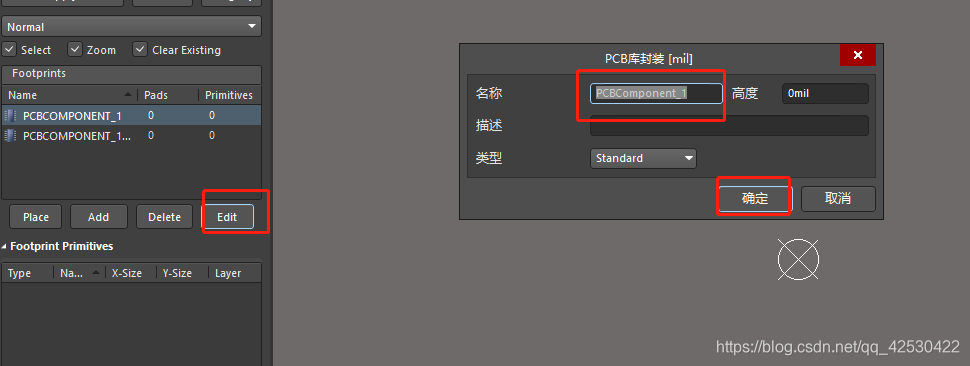

1. 文件 ->新的项目 -> 库 -> PCB元件库 ->取名

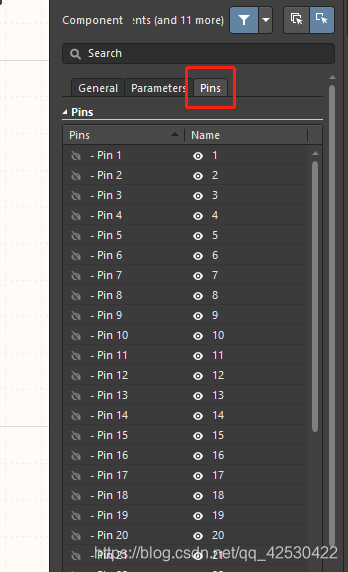

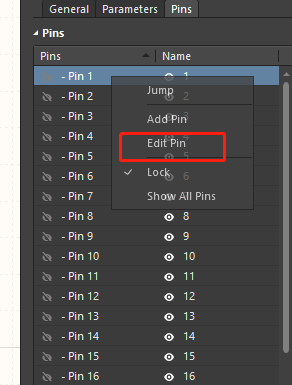

添加库后修改 引脚 名称

   点住一个引脚后右击

强制转变规格

T+ M

切割板子是 Mechanical 1层

隐层飞线或者显示飞线

N 键即可

画原理图库时

按住g键可以移动大小，不用非得和栅格贴合

原理图连接时

使用网络标签，记住不是端口

画PCB库时可以按两次G设置距离，直接放焊孔即可

快速画PCB库

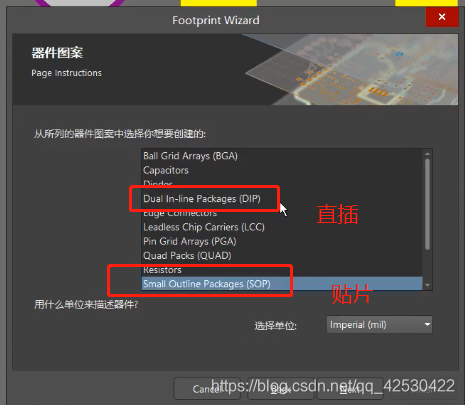

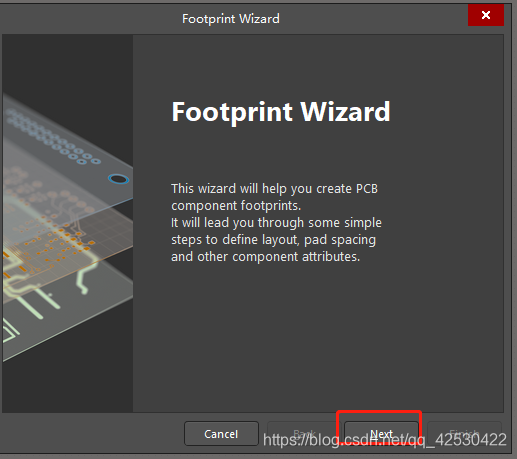

【在PCB库页面】工具-> 元器件 向导 -

将原理图库与PCB库封装绑定

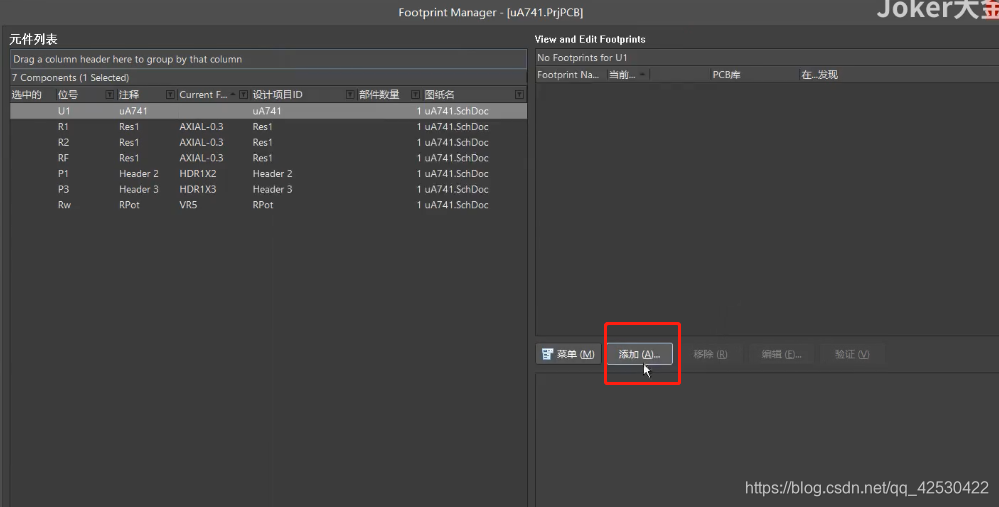

【在原理图界面】工具 -> 封装管理器

注意连接PCB时

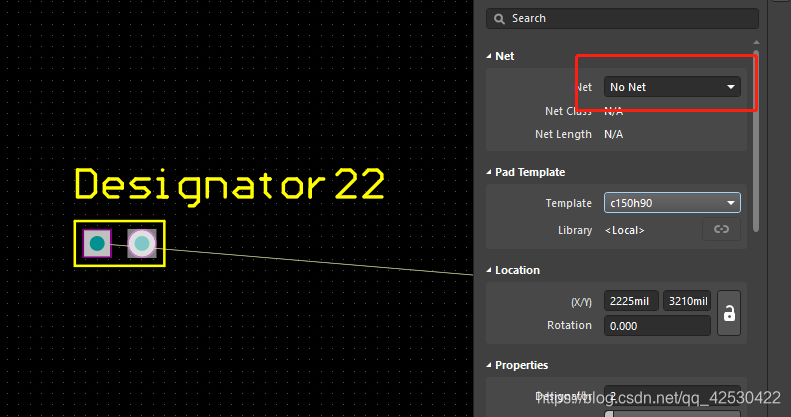

需要将连接的线改为相应的net

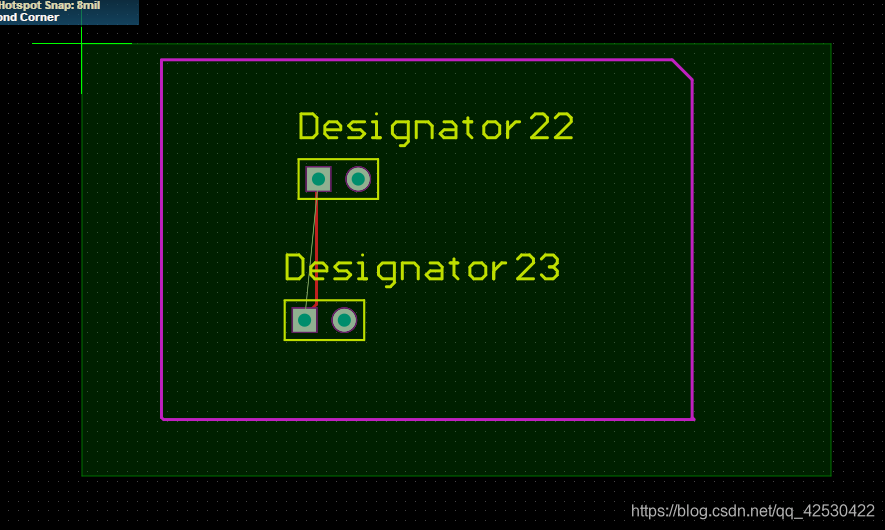

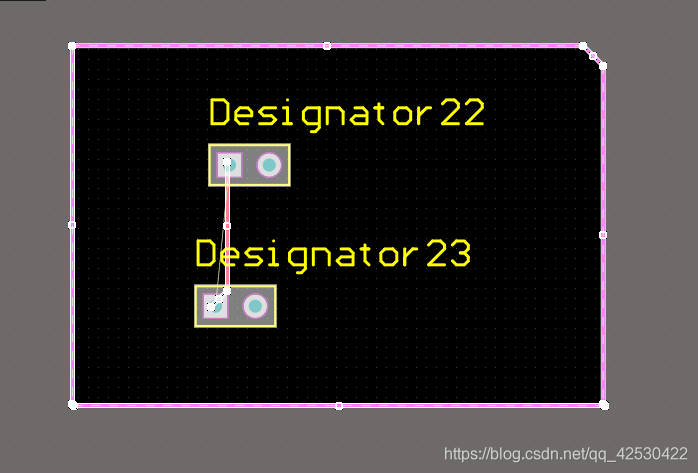

添加不存在的飞线

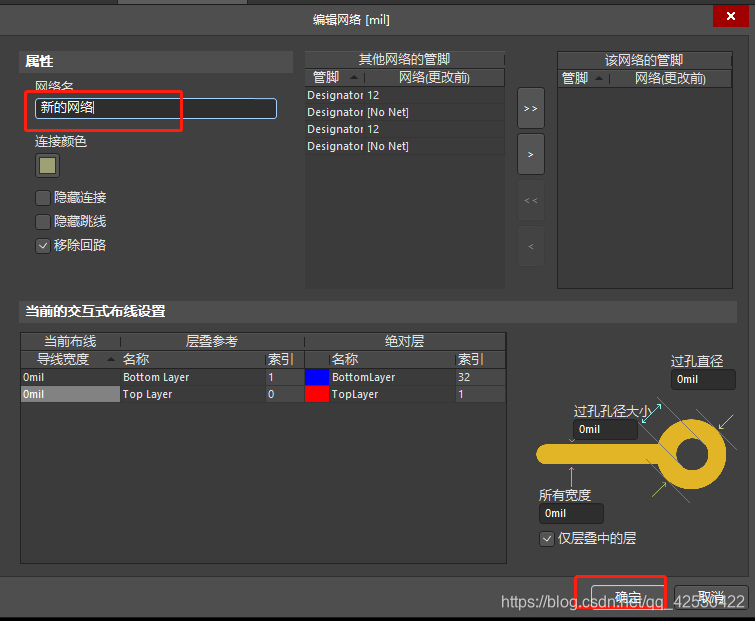

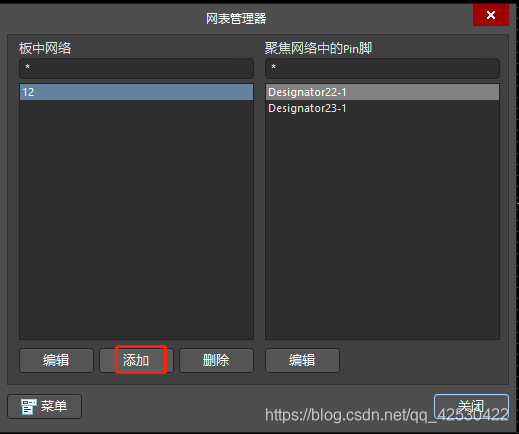

【PCB层】设计 -> 网络表 ->编辑网络

切板大小

【PCB层】放置 -> keepout ->线径

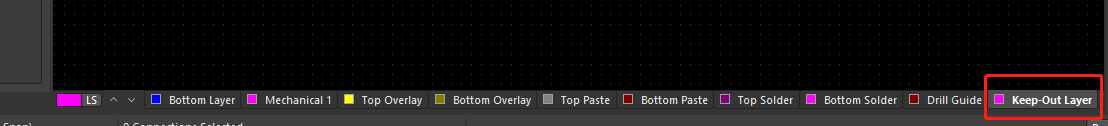

   【注意必须先把层切换到keep-Out Layer】


   第二步，切板时必须先选择好整个图形


   设计 -> 板子形状 -> 按照选择对象定义

打板

只发送给厂家 【文件名.PcbDoc】文件

   厂家【捷配】

高亮显示 引脚连线

按住Ctrl ,左击连线,就可以高亮显示两个连接的引脚.
