【Altium Designer】导出Gerber文件的方法与步骤

AD导出制版文件

• 写在前面
• Gerber Files 导出2次 Nc Drill Files 导出1次

写在前面

AD软件版本：22.2.1

   gerber文件输出共有两部分：

   1、Gerber Files:铜皮 和 外形分别导出

   2、Nc Drill Files

   分3次导出

Gerber Files 导出2次

1. 设定原点

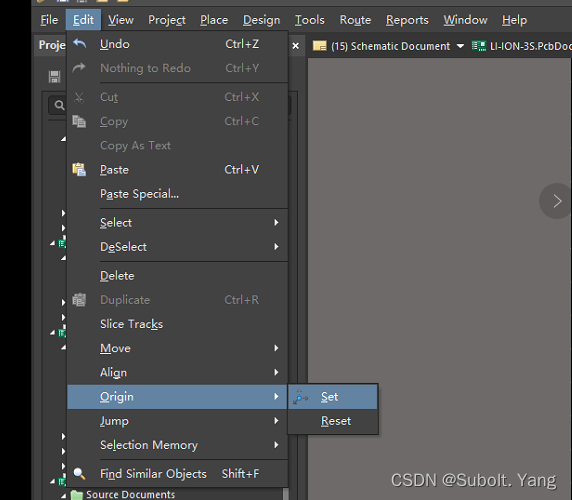

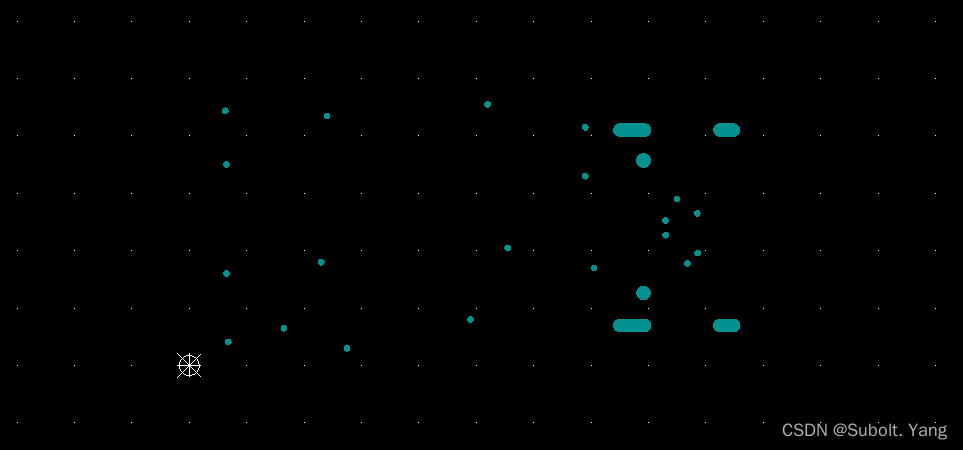

       ** Edit->Origin->Set**

       一般板边左下角为原点，可以根据自己板子形状确定

2. 导出gerber文件
   铜皮导出：

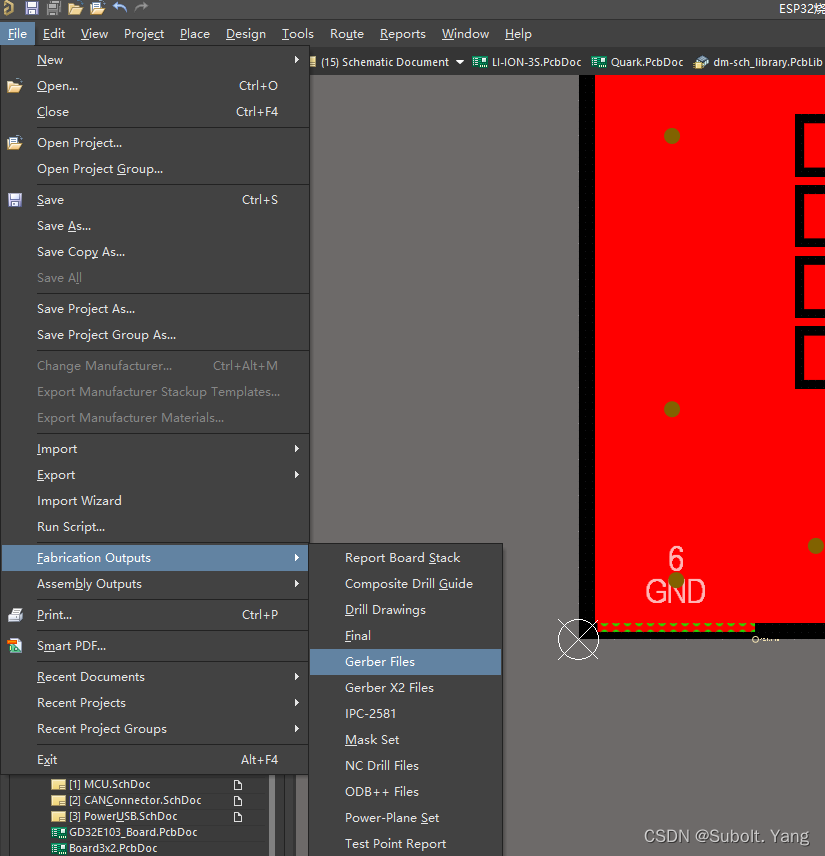

   File->Fabrication Outputs->Gerber Files

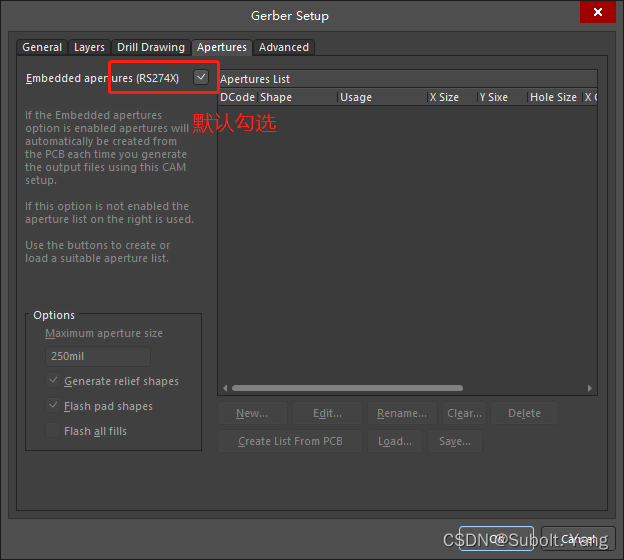

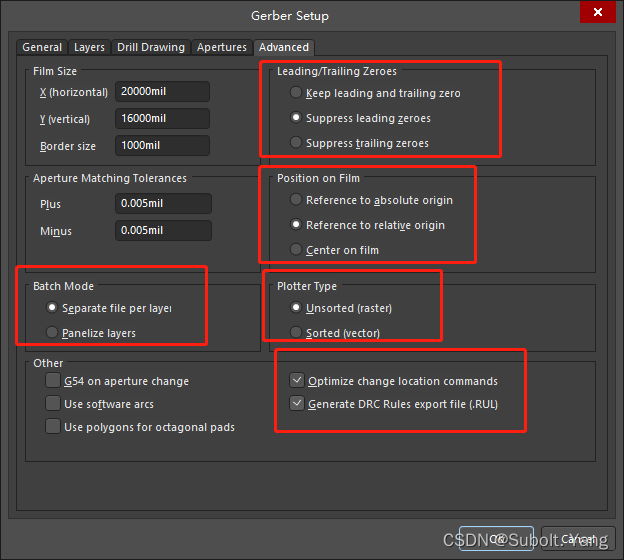

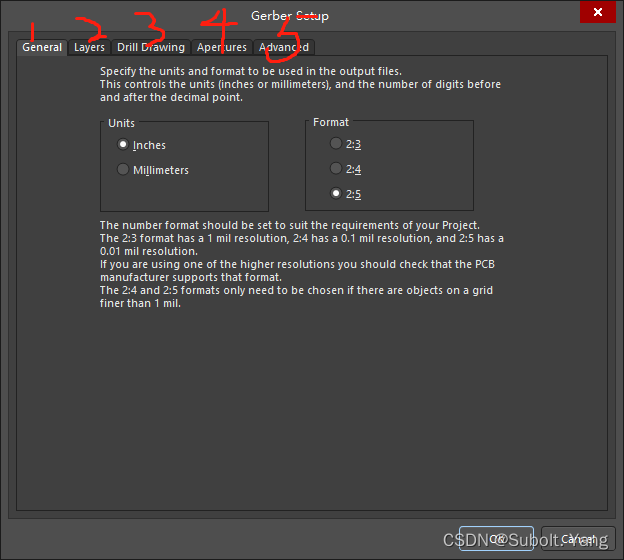

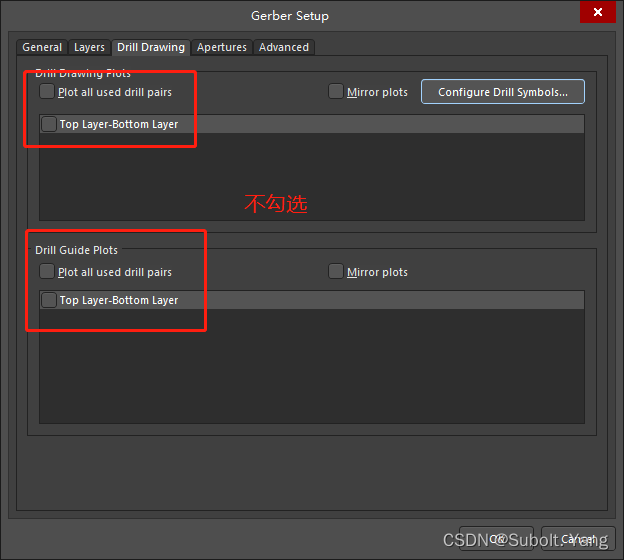

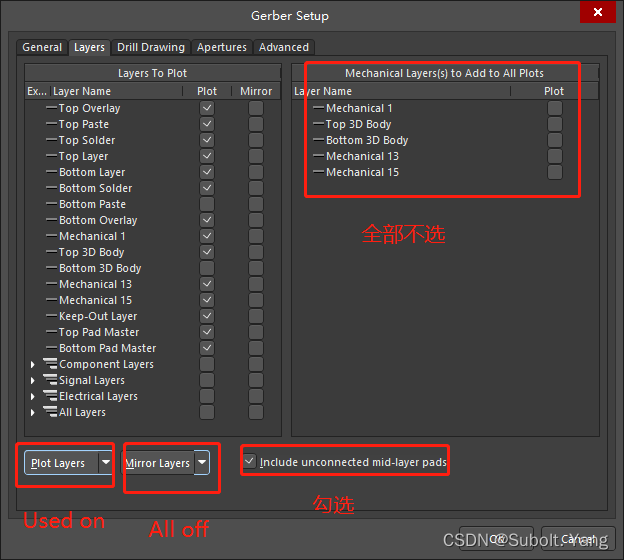

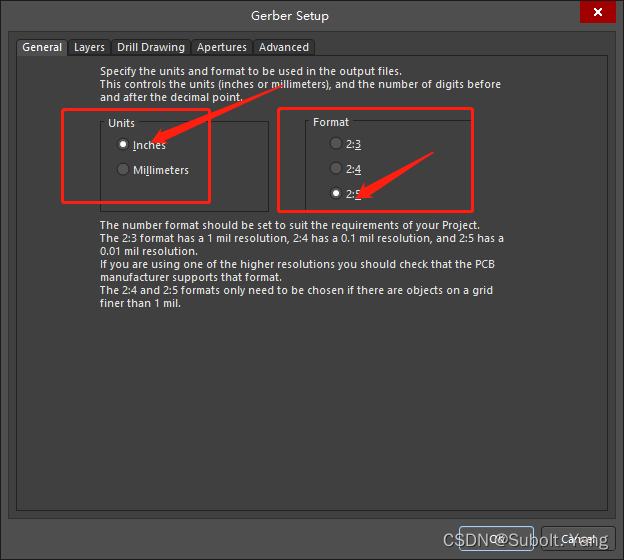

   设置导出参数







       点击ok，弹出 cam 文件无需保存
   外形导出
   File->Fabrication Outputs->Gerber Files

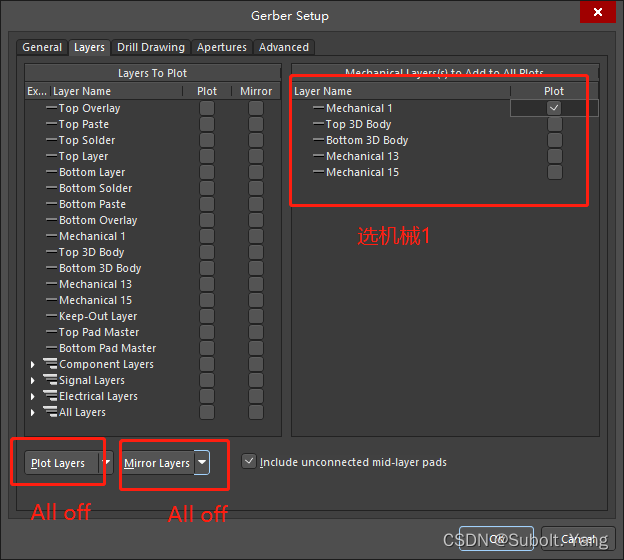

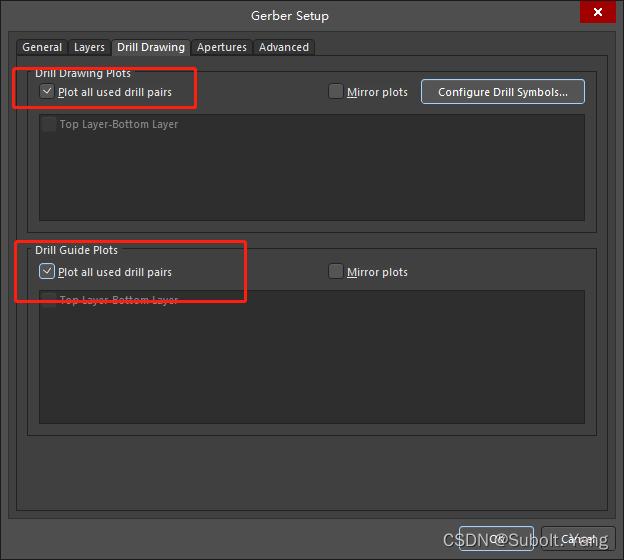

       修改设置



       点击ok，完成导出。

Nc Drill Files 导出1次

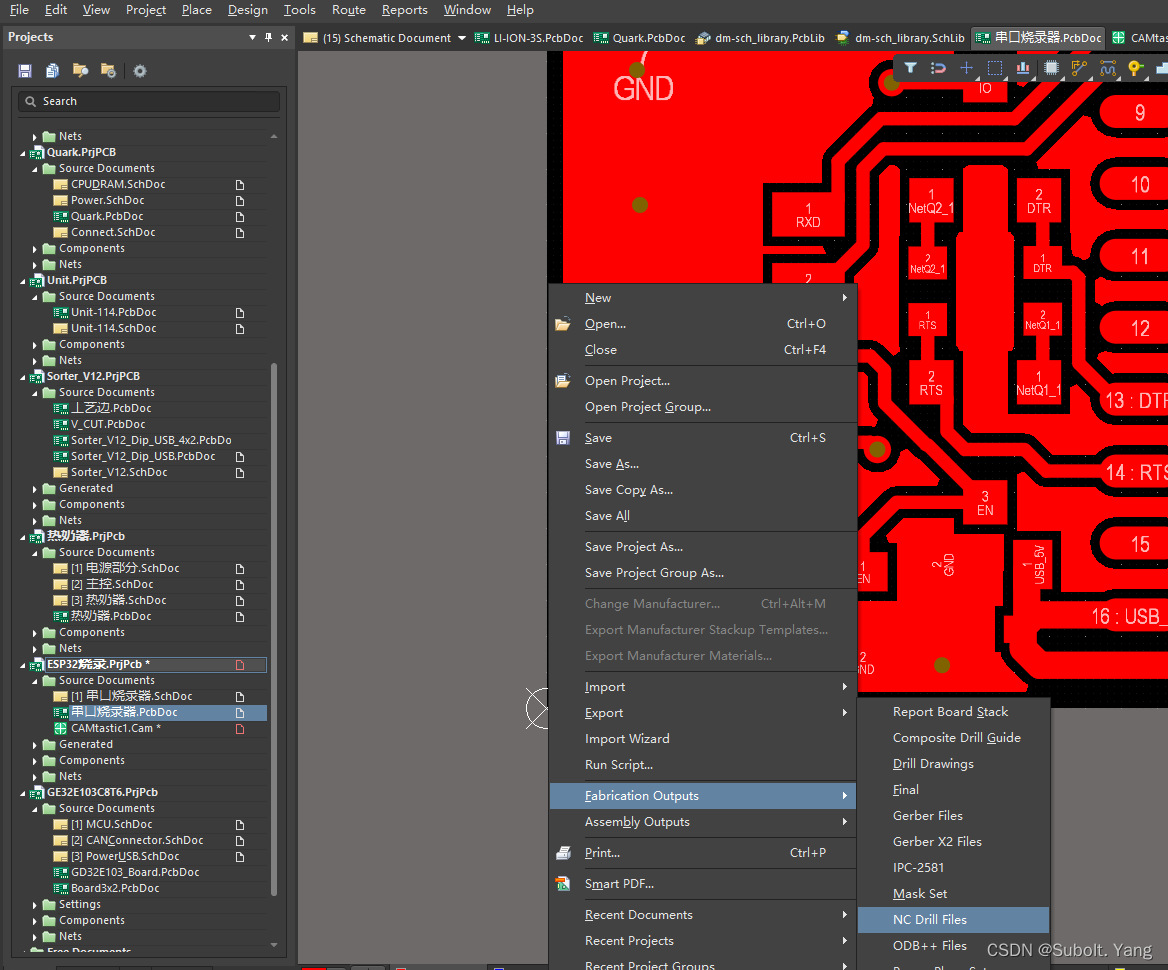

File->Fabrication Outputs->Nc Drill Files

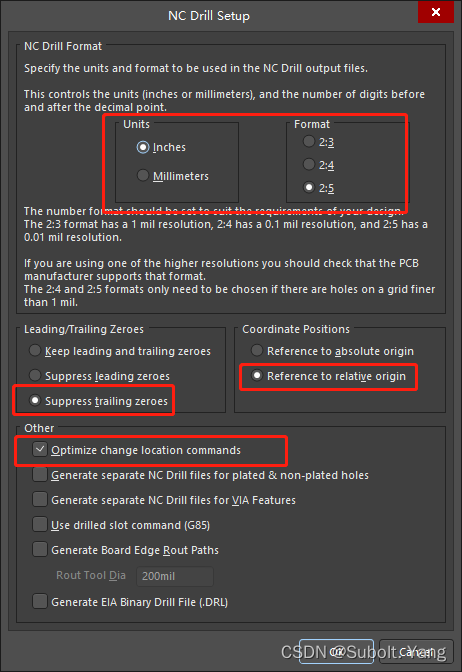

   进入后设置与前面保持一致


   点击ok后，弹窗一直点击ok，直到文件导出。弹出的 cam  文件无需保存。

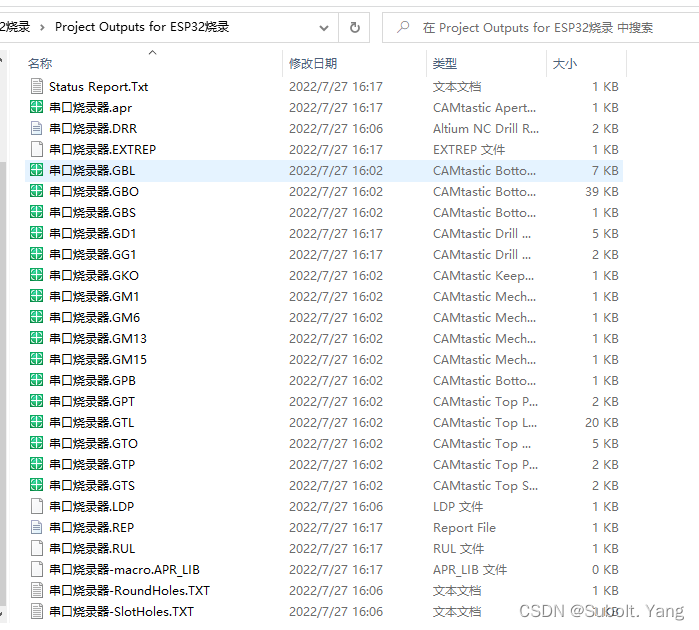

   到此，PCB加工文件已经全部完成导出。将如下目录文件打包给pcb加工即可：

   如果有叠层 阻抗  需求需要单独列出一个txt文件进行说明。
