Altium Designer 20导出Gerber文件步骤详解

嘉立创的推荐Altium Designer的Gerber加工文件设置：

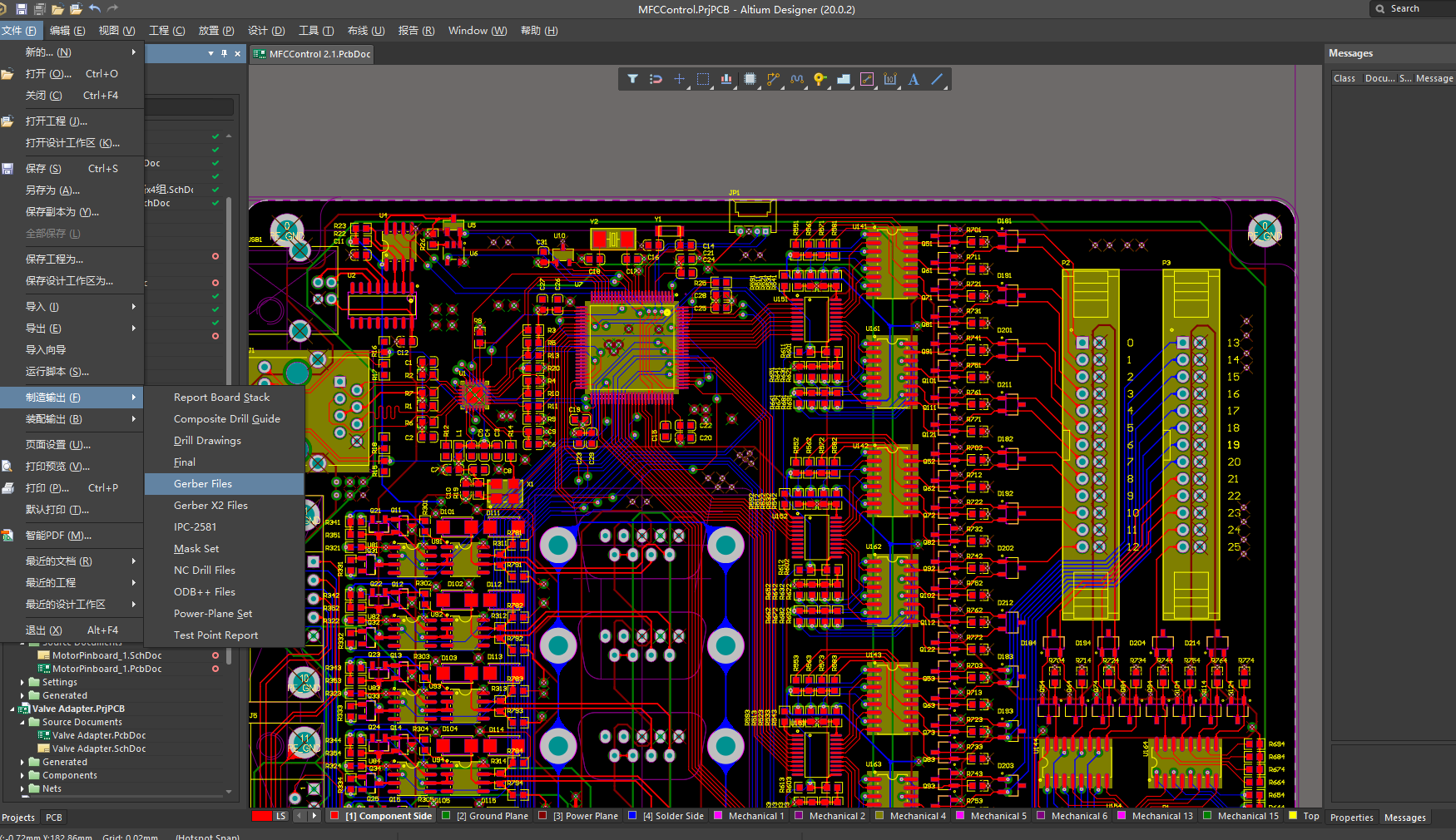

文件-》制造输出-》Gerber Files

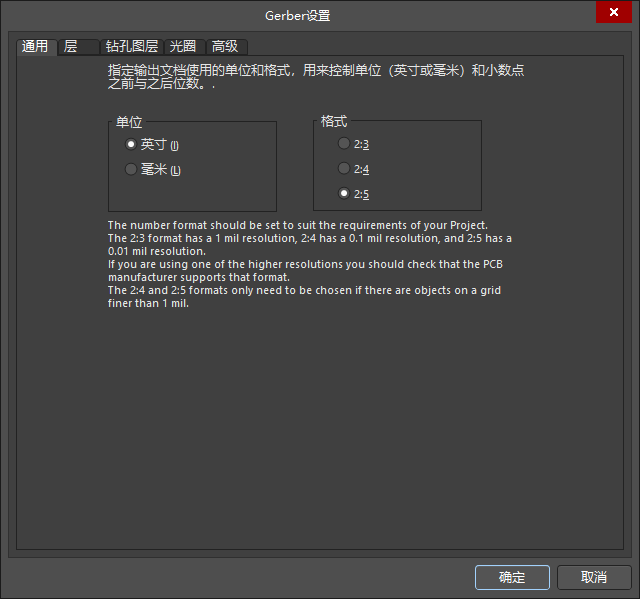

通用 选择2：5（最高精度）：

• 2:3,2:4,2:5代表文件使用的精度数据。
• 2:3分辨率为1mil
• 2:4分辨率为0.1mil
• 2:5分辨率为0.01mil
•

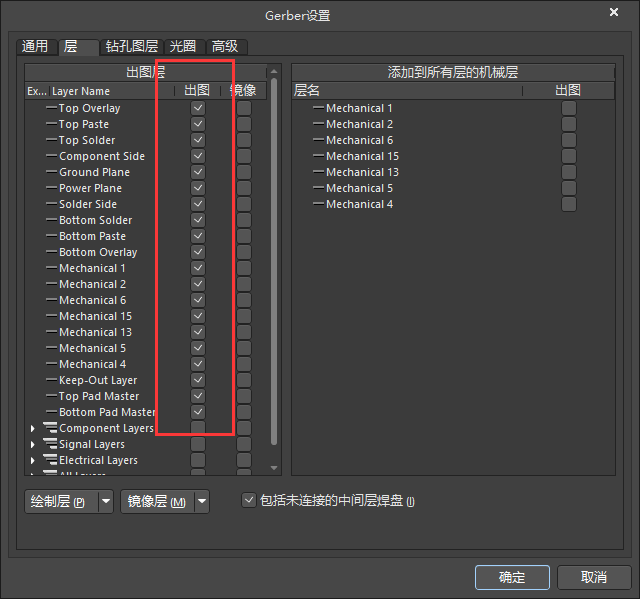

层 选择你所有绘制的图层

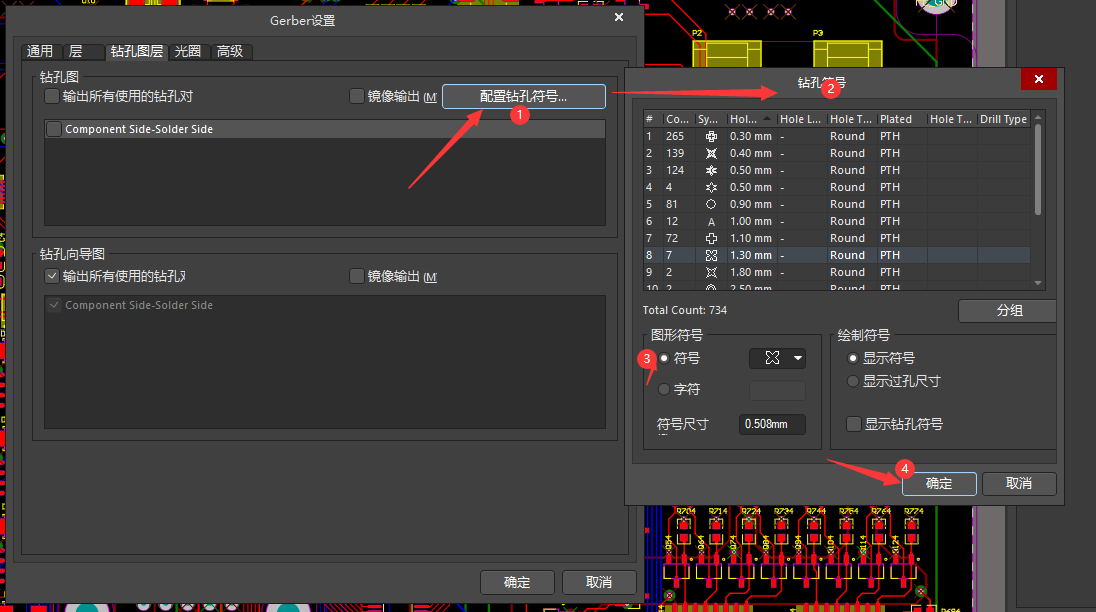

钻孔图层 默认配置

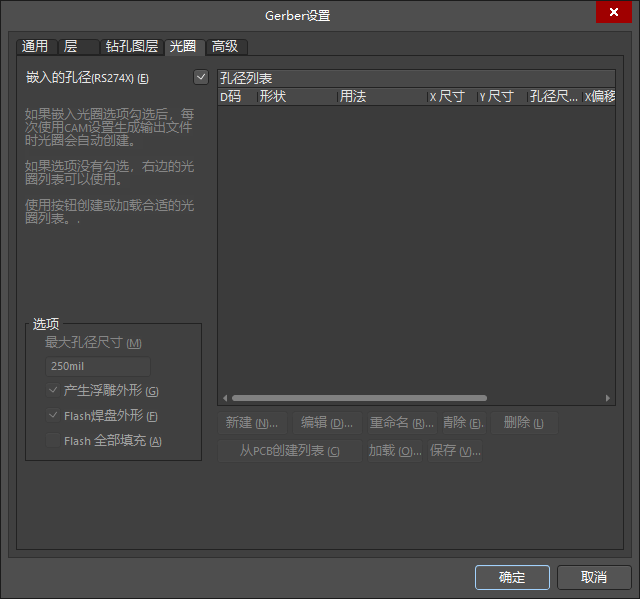

光圈 默认

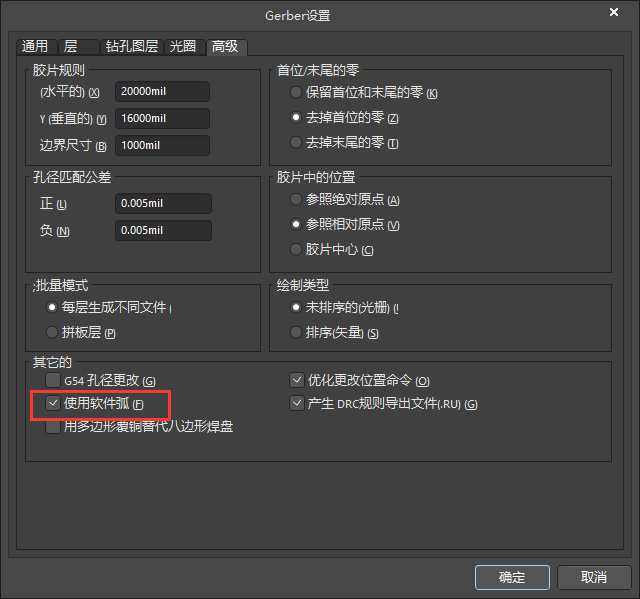

高级 使用软件弧（圆弧不被线段近似代替）

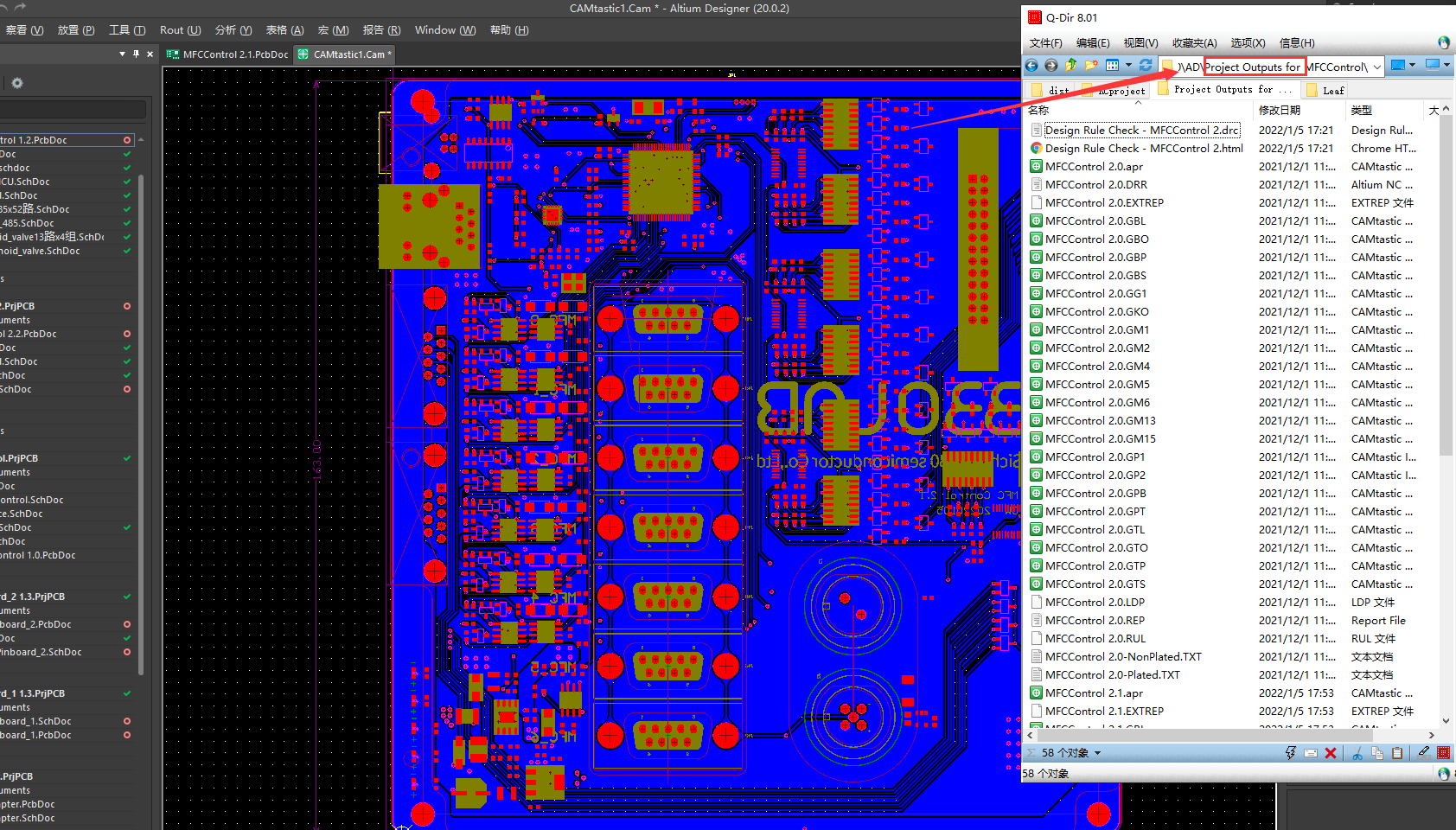

Gerber文件会在Project Outputs文件夹下面生成：

钻孔文件的转换：

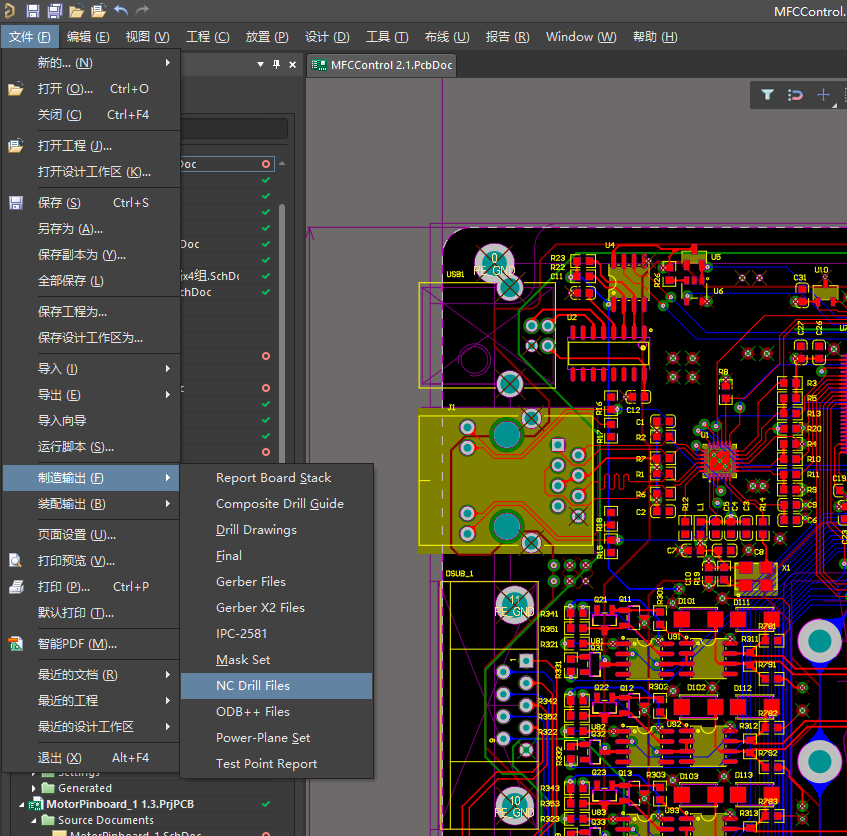

文件-》制造输出-》NC Drill Files

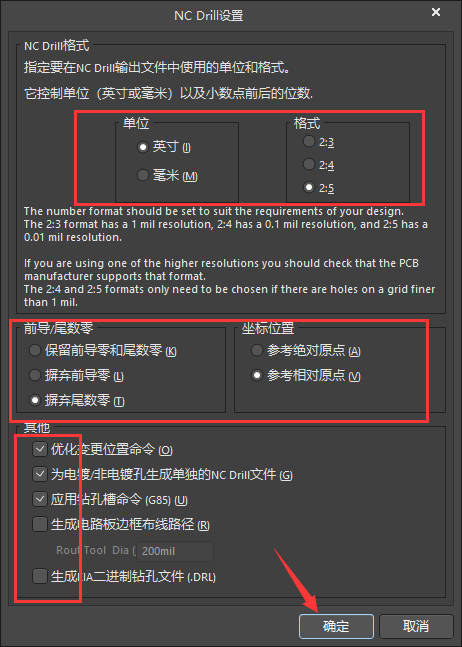

NC Drill设置：

将Project Outputs文件夹下面文件打包发送给厂家会上床嘉立创打板。

Gerber文件后缀含义

• GTL—toplayer顶层
• GBL—bottomlayer底层
• GTO—TopOverlay顶层丝印层
• GBO—Bottomlayer底层丝印层
• GTP—TopPaste顶层表贴(做激光模板用)
• GBP—BottomPaste底层表贴
• GTS—Topsolder顶层阻焊(也叫防锡层/绿油,负片)
• GBS—BottomSolder底层阻焊
• G1—Midlayer1内部走线层1
• G2—Midayerr2内部走线层2
• …
• GP1—InternalPlane1内平面1(负片)
• GP2—InternalPlane2内平面2(负片)
• …
• GM1—Mechanical1机械层1
• GM2—Mechanical2机械层2
• …
• GKO—KeepOuter禁止布线层
• GG1—DrillGuide钻孔引导层
• GD1—DrillDrawing钻孔图层
• GPT—ToppadMaster顶层主焊盘
• GPB—BottompadMaster底层主焊盘
