Altium Designer元件库导入图文详解

​1. 下载官方提供的库​

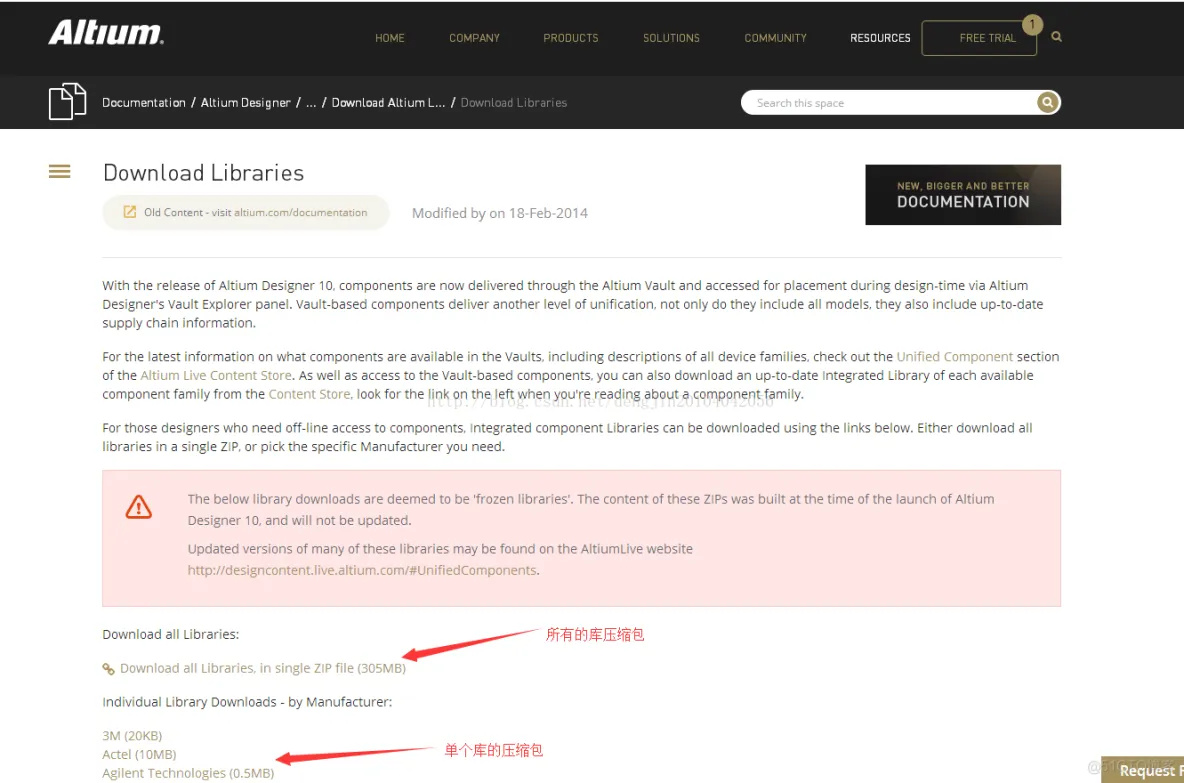

网址：http://techdocs.altium.com/display/ADOH/Download+Libraries#

​2. 下载好之后 解压​

我们这边选择下载所有“Download all Libraries,in single ZIP file“，下载下来后是一个ZIP压缩包。

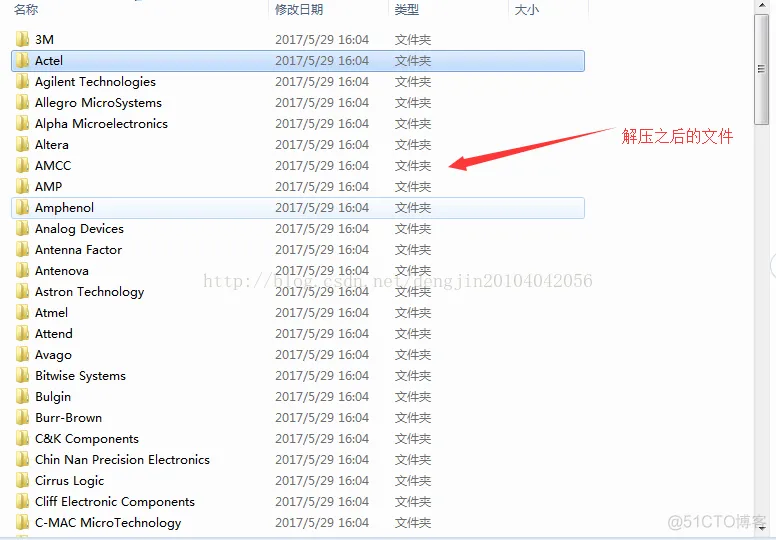

我们对其进行解压，解压出来总共有107个文件夹。

3. 安装库

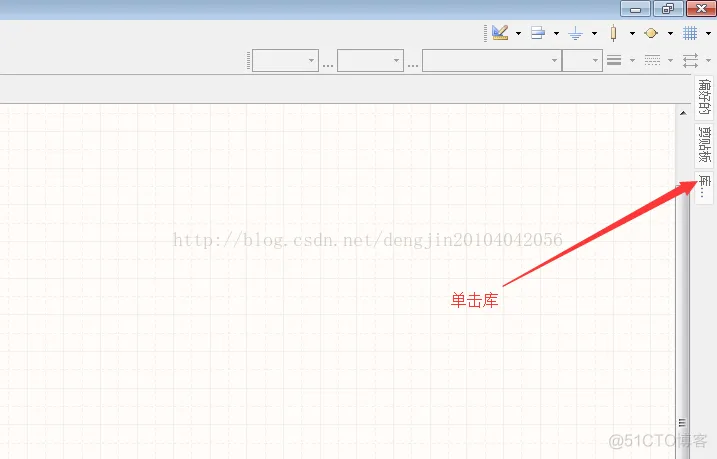

打开Altium Designer，留意右边侧边栏的”库“，单击：

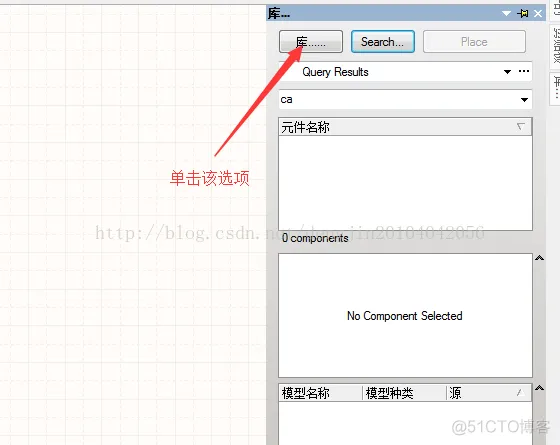

单击”Library“

4. 复制

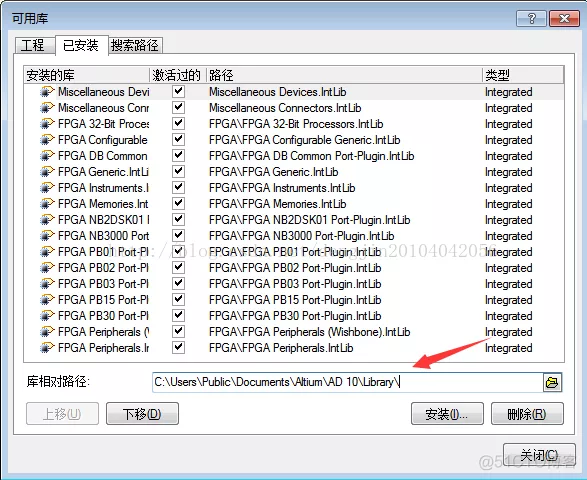

复制元件库默认路径：​C:\Users\Public\Documents\Altium\AD 10\Library\​

提示：不同电脑路径可能不同。

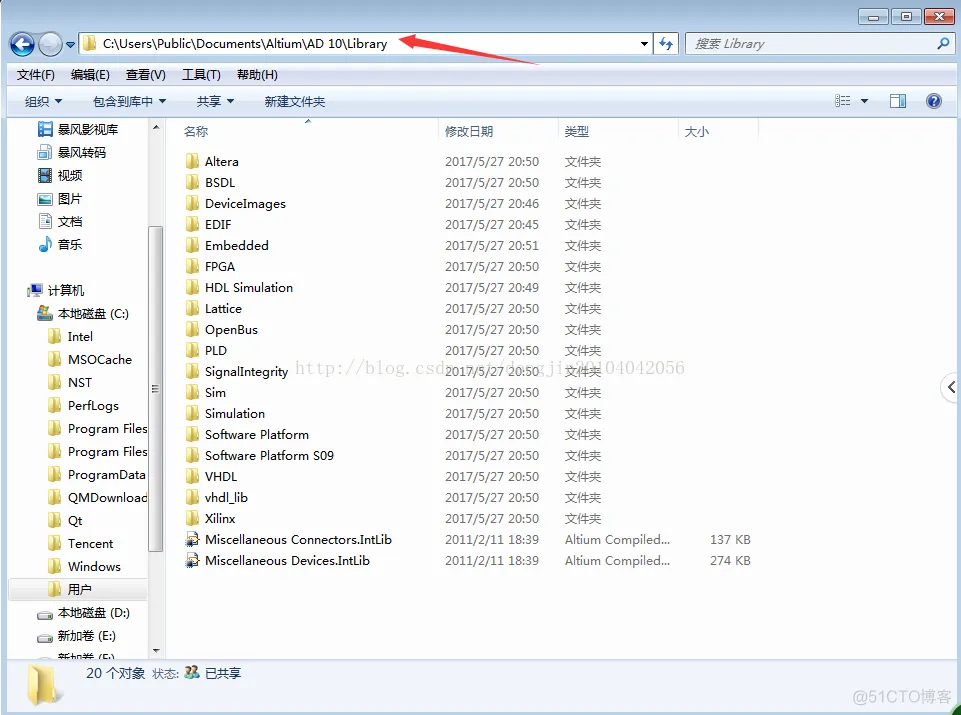

打开我的电脑，粘帖到地址栏，然后回车，打开库默认的存放路径：

复制我们刚才下载的元件库，笔者使用到Atmel的元件比较多，其他不常用，所以仅仅复制所下载元件库中Atmel文件夹，

然后粘帖到库默认的存放路径

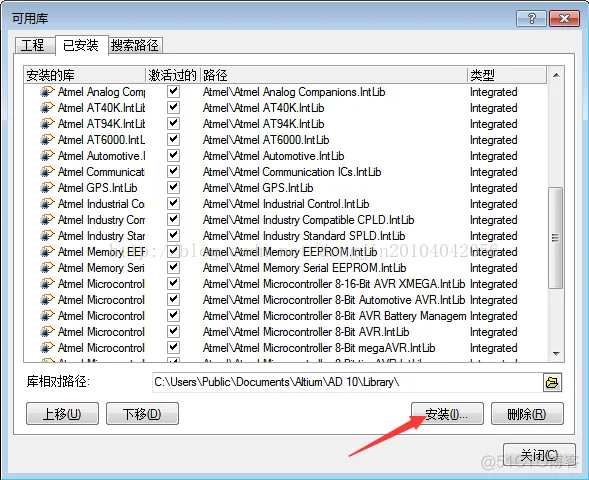

再回到AD，再次打开”库“>>”Library“，点击安装：

选择你复制进去的文件夹（笔者这边选择Atmel）：

单击打开，选择所有Atmel文件夹包含的元件，单击打开。

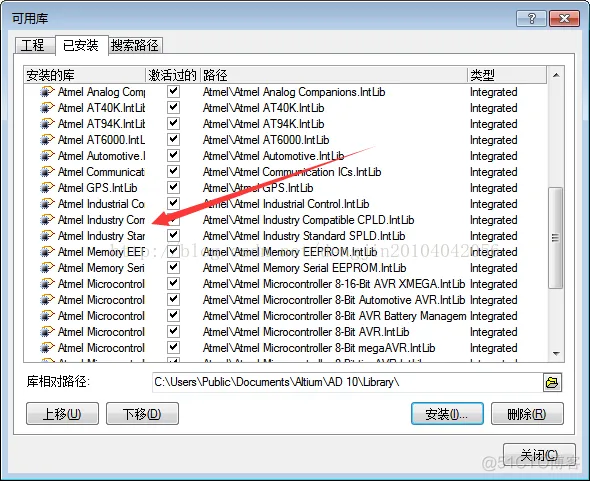

大功告成，我们可以看到我们所导入的Atmel公司的元件库：
