Cadence SPB 17.4 - Allegro：使用键盘按偏移量移动部件到网格

cadence SPB17.4 - allegro - use keyboard move part on grid offset by our setting

前言

前几天, 对板子元件进行布局.

今天在微调走线, 看到有些线不合适, 想手工移动一下元件位置.

开始整时, 用鼠标移动元件, 很不精确, 不好 控制 .

选中元件时, 执行移动命令, 用键盘移动, 移动的距离很大, 根本无法对齐2个元件的指定管脚.

做了 实验 , 可以用键盘精确移动元件.

没有官方文档, 自己实验出来的, 发现自己现在好机智:)

必须在放置元件模式

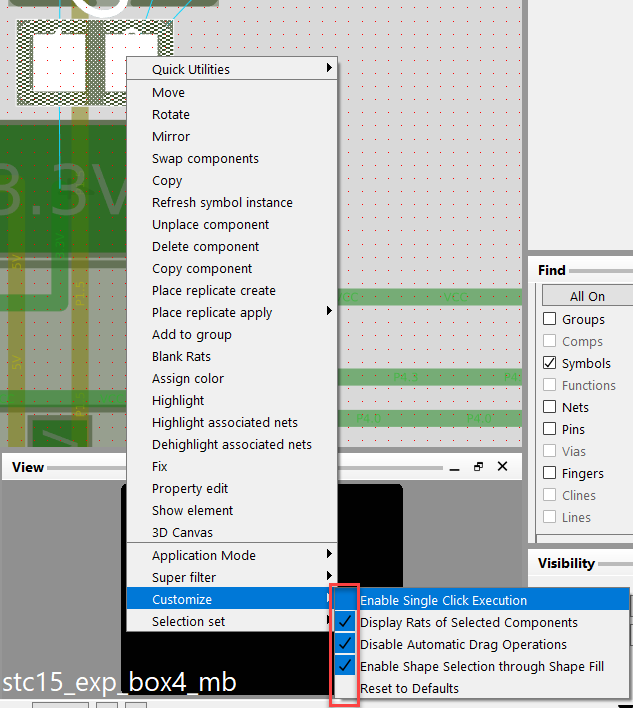

确定选中元件后的可选选项

取消单击执行

选中显示选中元件的飞线

禁止自动 拖拽 操作(这个好处比较多, 可以放置无意中拖拽线或元件误动作)

使能点击元件填充区来选中元件

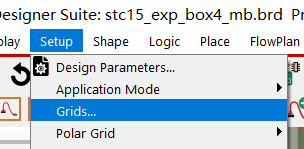

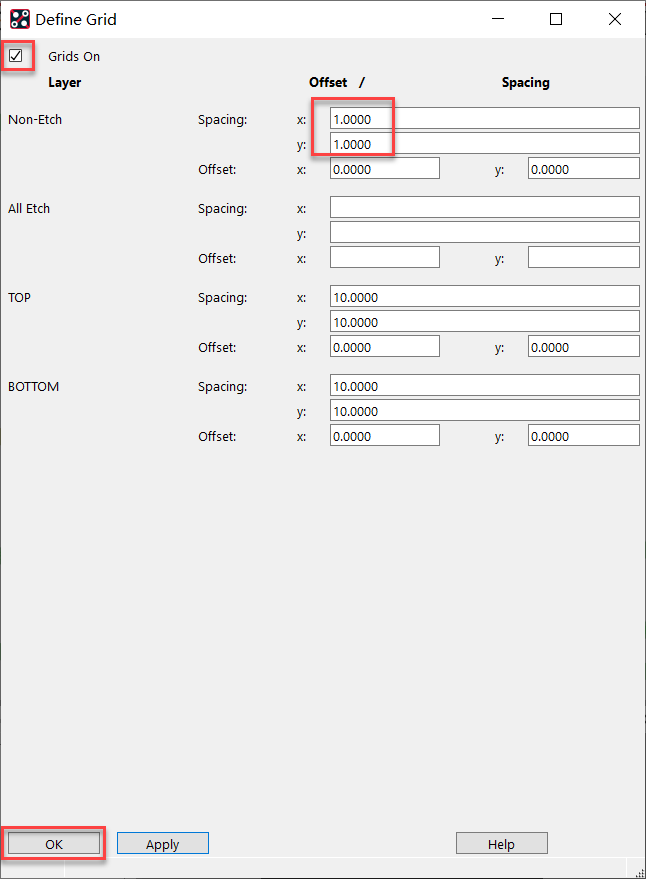

将非电气格点设置为1mil

用键盘来不精确的移动

这也是我开始遇到的问题, 用键盘移动的位置很大, 根本无法精确对齐元件的管脚.

来描述一下不精确的移动效果, 才能看出精确移动的好处.

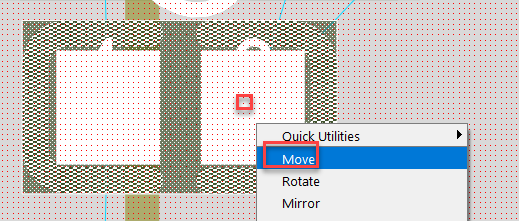

此时, 不要动鼠标, 因为动鼠标移动后, 元件就挂在鼠标上移动了.

按一下键盘的向右方向键, 可以看出移动距离根本不是我们前面设置的1mil, 至少移动了有4mil

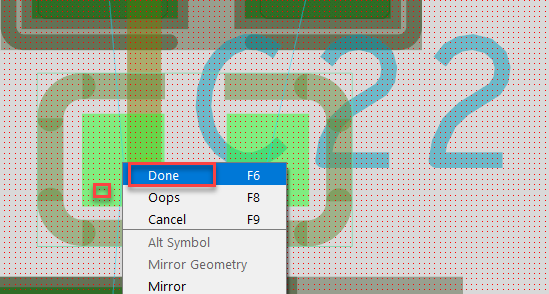

右击选择完成来结束此次不精确的元件移动.

不精确移动完成的效果.

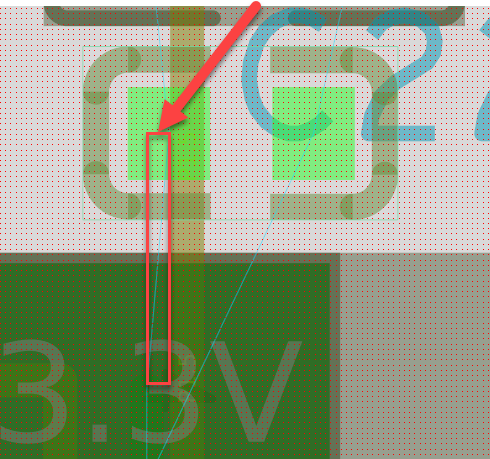

可以看出, 元件移动位置不尽人意, 差劲.

用键盘来精确移动元件位置

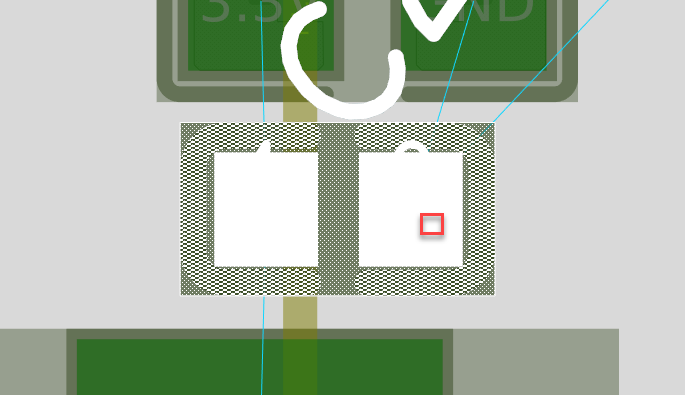

鼠标左击元件的任意管脚, 选中元件.

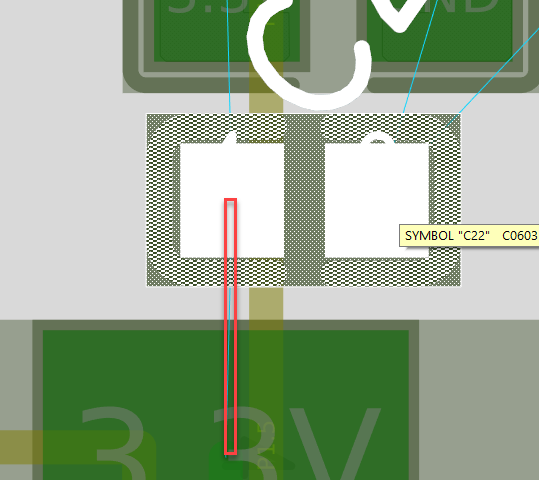

现在我们将元件用键盘, 将元件精确移动到和下面这个元件的管脚完全对齐的位置.

此时, 不需要任何菜单来移动.

按住SHIFT键 + 键盘的上下左右方向键, 就可以直接移动元件了:)

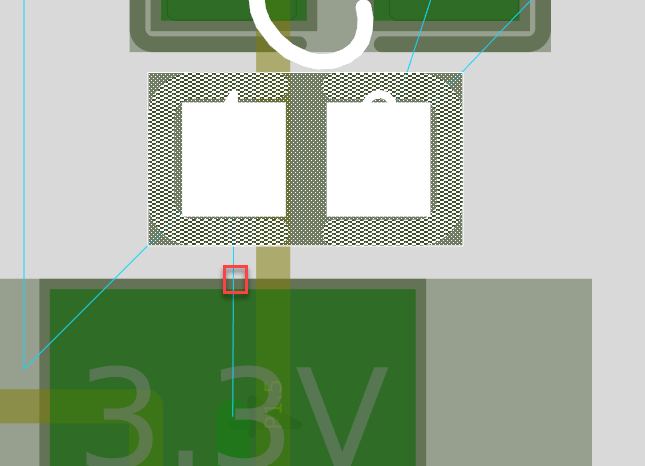

假设现在按住 SHIFT + 键盘向左移动键, 按一下, 看一下效果, 直到元件左移到和下面元件的这个大焊盘 引脚 中心位置重合. 如果按住SHIFT键 + 方向键不放手, 元件会不停的移动, 如果我们将非电气栅格设置为1mil, 这个不停移动的速度可以用来调整距离比较大的情况, 也不会等好长时间才移动到位.

我一共按了2次向左的方向键(同时按住SHIFT键), 就将元件微调完成了(如下图).

此时, 松开SHIFT键和方向键, 元件就已经精确的移动完成了, 不需要任何其他操作. 感觉挺好使的.

END
