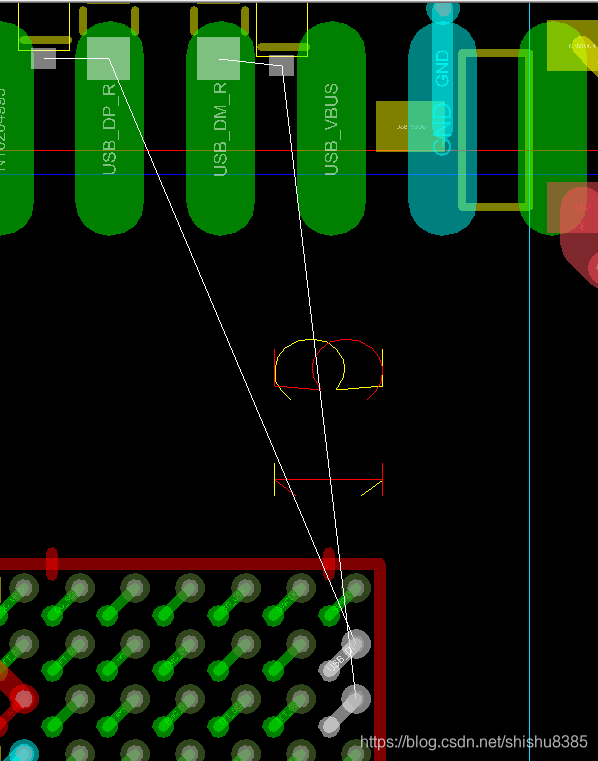

一般，遇到这种差分线不在一层的，需要换层的，就需要使用neck，neck的设置，见上一篇。如下图：底层的pin和top层的pin，需要连接在一起，这样，底层的需要走neck，top的走原有的设置。

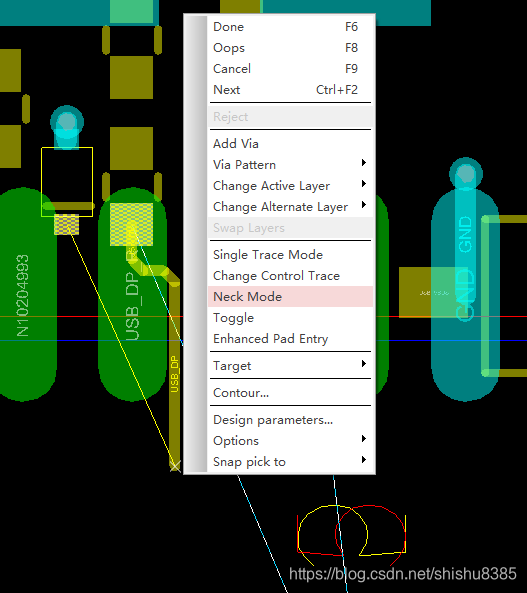

第一步：拉出差分线，右键，选择 neck mode模式

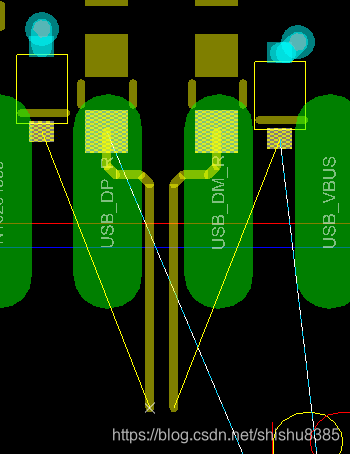

第二步：拉线，可以看出，确实走线变细了

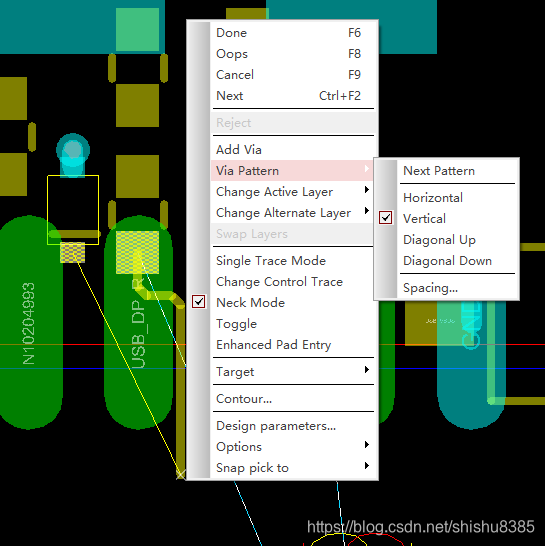

第三步，第三步，还是右键，选择过孔，以及过孔的 样式 ：

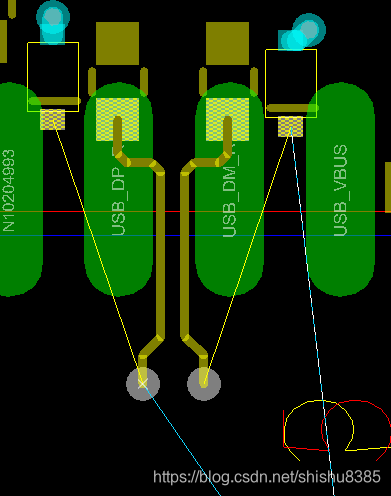

第四步，选择过孔之后的效果：
第五步：选择完过孔后，选择在option中，切换回来要换的层，top层

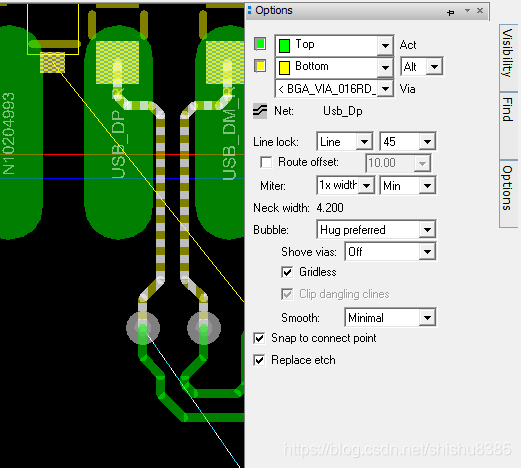

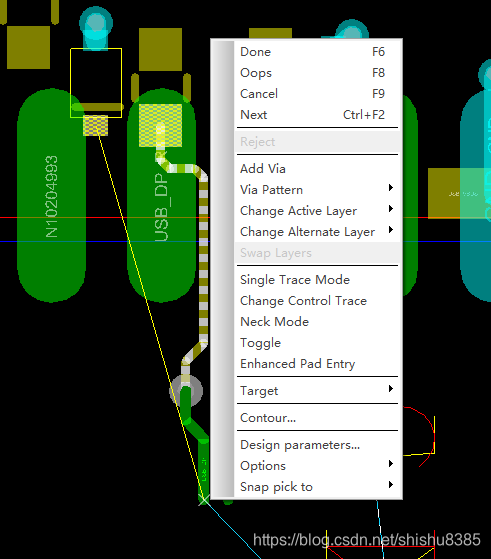

第六步：此时，还是右键，此时把 neck mode去掉，可以看出，top层走线，确实比底层走线宽了。
完毕。
