Cadence学习笔记

Cadence内容涵盖

原理图元件库开发、原理图绘制、原理图编辑及后处理、PCB零件库开发、PCB布局、约束设计、PCB布局、PCB布线、铺铜、光绘文件的输出。

Cadence主要功能

电路原理图设计、PCB设计、电路仿真。

Cadence功能模块

• OrCAD Capture CIS：原理图设计工具。
• Design Entry CIS：原理图设计工具。支持多种网表格式输出。
• Design Entry HDL：原理图输入工具。提供原理图输入和分析环境。
• Layout Plus：原OrCA D公司PCB设计工具。很少使用。
• Layout Plus SmartRoute Calibrate：原OrCAD公司Layout Plus的布线工具。
• Library Explorer：数字设计库管理软件，可调用建立的元件符号和模型。
• Model Integrity：器件IBIS及SPICE模型的编辑验证工具。
• Online Documentation：在线帮助文档。
• PCB Editor：印制电路板设计工具。PCB设计中最主要的设计工具。
• PCB Librairan：Allegro库开发管理工具。
• PCB Router：Allegro布线工具。
• PCB SI：Allegro仿真工具。
• Physical Viewer：Allegro的浏览器模块。
• Project Manager：Design Entry HDL的项目管理工具。
• SigXplorer：网络拓扑结构提取、编辑和仿真模块。
• PCB Editor Utilities：小工具箱。

一般使用Design Entry HDL或Design Entry CIS设计电路原理图；使用PCB Editor进行电路板约束设置、布局与布线；使用PCB Router自动布线；使用PCB SI和SigXplorer进行电路仿真；使用Model Integrity管理器件IBIS及SPICE模型。

Allegro Design Entry CIS 和 OrCAD Capture CIS 的区别

Cadence 公司简介

Cadence 公司不像 Alitum 只做电子设计 自动化  （EDA）设计软件，它旗下有两个产品链，一个是 IC 产品也就是半导体知识产权（IP），一个是电子设计自动化（EDA）软件。而我们说所的原理图和PCB绘制，其实是属于电子设计自动化（EDA）软件下的PCB设计工具范畴的。

其中 PCB设计  工具又分成PO系列和PS系列，PO中低端系列，也就是OrCAD系列，PS是高端系列，有的人称其为Allegro系列，其实并不准确。

其实OrCAD这个产品线是Cadence收购来的，Allegro才是嫡系。

Allegro Design Entry CIS

Cadence 公司在收购OrCAD之前，它的原理图工具叫Concept HDL，PCB工具就是Allegro，也就是Allegro的PCB Editor，另外还有SI工具（做信号完整性分析的）。

后来收购了以后，为了整合产品线，Cadence以前的Concept HDL，名称改为Design Entry CIS，又同时把Orcad的原理图仿真工具 PSpice   AD 和 PSpice AA 整合成一个产品包，并改名为AMS Simulator 。而这些部分就是上面所说的高端产品线（PS）部分。但是该部分依然包含有Capture CIS设计工具。

Concept HDL 更好主要是可定制，但可定制就意味着上手难些，Concept HDL 掌握后用起来很方便，但通用性很差，难以转换使其它软件可用，包括连AutoCAD也不支持。

如果用Concept HDL 做原理图，Allegro 做PCB，原配做搭档，肯定是最好的两个EAD。但是很不好的是 Concept HDL 做原理图想用好就不是那么容易的事情。Concept HDL很难学，上手比较慢，资料少，而且和别的软件很难交互，设置啊什么的都比较复杂，特别是制作一个原理图器件，就特别麻烦，必须和封装对应好，还得提取到封装里的pin号，对应好了才能用，图纸也不如OrCAD美观。但是它很严谨，而且是原配软件，与Allegro交互的时候也麻烦很少。

Concept HDL 软件的通用平台多。

   支持的平台有：SOLARIS、Linux/UNIX、BSD 、Windows

OrCAD Capture CIS

原先OrCAD旗下有三个工具，原理图工具Caputre CIS，原理图仿真工具PSpice AD和PSpice AA，还有一款PCB布局布线工具Orcad 的 Layout （Plus）。

Cadence收购了OrCAD之后，就完全将Orcad的Capture CIS和Pspice与自身的产品做了无缝整合而摒弃了Orcad以前的Layout（Plus）。目前Cadence的Allegro已经完全作为PCB布线工具整合到OrCAD系列中。

Capture (CIS)是原先的OrCAD原理图工具。 它的PCB工具是Layout。Cadence 买入Orcad之后，把 OrCAD Capture (CIS) 作为一件除了Concept HDL以外的原理图工具（但是它们的原理图库是不可以共用，Allegro的Part Developer提供了这两种库的互转），而它的PCB工具则直接变为Allegro。

Capture（CIS）是应用最广泛的EDA软件(全世界使用率的NO.1)，操作性虽差了点，但没有Concept难以转换的缺陷，其它功能并不比Concept少，尤其是可以转换到Mentor，PADS或者是AD。所以它的兼容性要好过Concept HDL。自然而然用Capture（CIS）+ Allegro也不是什么难事。

CIS只支持 Windows

OrCAD中part和 database   part区别

part是软件自带或者自己封装的元器件，database part是公司内部服务器或者自己搭建的元器件库中的元器件，没有本质区别。

OrCAD中不同页面的连接关系应该怎么处理

对于不同页面的连接关系，我们需要使用添加分页连接符的方式来进行连接。分页连接符有两种，一种是Off-Page Connector  ，一种是Port，都可以实现不同页面的连接，操作方式如下：

（1）放置Off-Page Connector的操作方法。

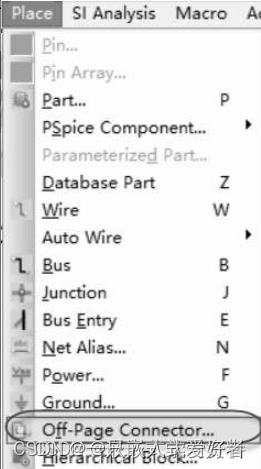

第一步，单击菜单命令“Place”→“Off-Page Connector”或“Place”→“Hierarchical Port”，如下图所示，在弹出的界面中进行参数设置。

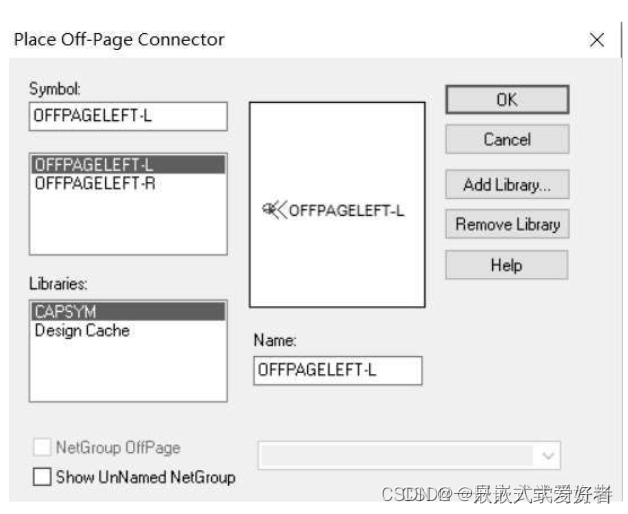

   第二步，在“Off-Page Connector”的设置界面中，分页符的库系统是自带的，在“Libraries”中可以添加自己创建的库，一般情况下用系统自带的即可，一共有两个Symbol，分左右两个方向，根据实际连线情况进行选择，“Name”选项中输入所要连接的网络名即可。

（2）放置Port的操作方法

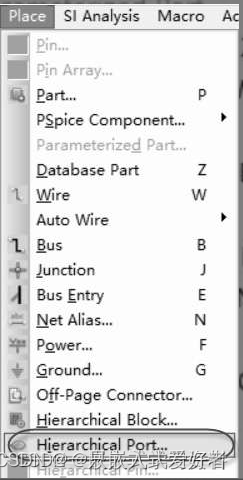

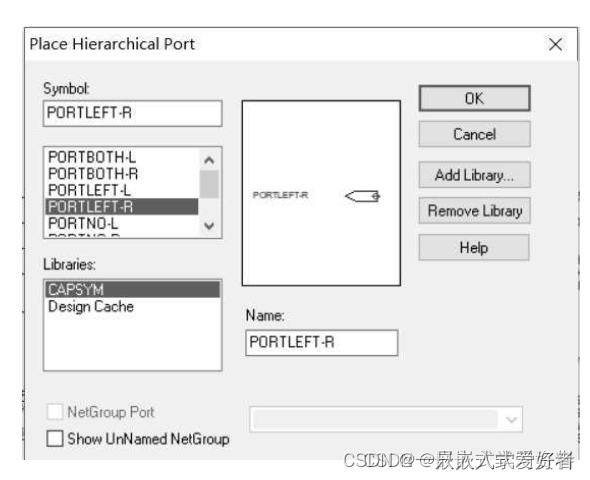

放置Port的设置情况与Off-Page Connector是类似的，如下图中选择一个Port的类型，然后根据连线方向选择左/右连接符，“Name”选项中输入所要连接的网络名即可。

OrCAD中Net Alias与Off-Page Connector有什么区别

Net Alias与Off-Page Connector都是用于连接网络的标号，它们之间的区别如下：

• Net Alias与Off-Page Connector都可以用于同一页面内的网络连接。
• Off-Page Connector可以用于不同页面之间的网络连接，而Net Alias不能实现此功能。
• 二者是包含关系，Off-Page Connector包含Net Alias的功能，一般情况下，平坦式的原理图中都是同页面内的网络使用Net Alias或者连线的方式进行连接，不同页面内的网络使用Off-Page Connector进行连接。

OrCAD中总线应该如何命名

在前面的问答中，我们已经创建好了总线，创建好总线以后，我们需要在总线上放置总线的名称，也就是网络标号，按照网络一一对应。总线的命名方式如下：

• Busname[0：64]，其中，Busname是总线名称，0到64是总线中包含的分支数目。
• Busname[0…64]，其中，Busname是总线名称，0到64是总线中包含的分支数目。
• Busname[0-64]，其中，Busname是总线名称，0到64是总线中包含的分支数目。

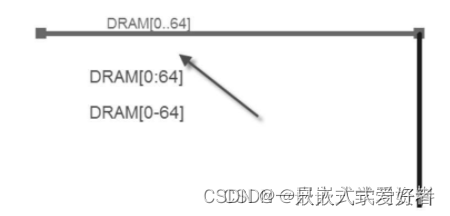

在命名总线时，放置的是网络标号Net Alias，单击菜单命令“Place”→“Net Alias”或者按快捷键“N”进行放置，如图3-27所示，放置时有以下三个方面注意事项：

• 一是总线名称与中括号之间不能出现空格，不然无法进行连接。
• 二是总线名称不能以数据结尾，例如Busname0、Busname1这类的名称是不允许的，系统不能识别。

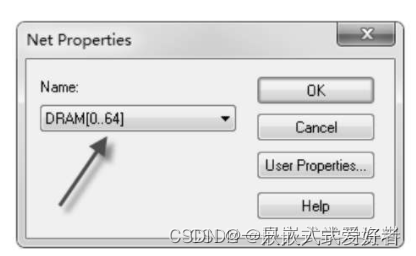

• 三是总线上放置好网络标号以后，双击总线，可以查看属性，是有Name属性的，如下图所示。



总线与信号分支线之间应该如何进行连接

• 第一步，放置总线入口“Bus Entry”，单击菜单命令“Place”→“Bus Entry”或者按快捷键“E”来进行放置。
• 第二步，“Bus Entry”会悬挂在鼠标上，按快捷“R”可以进行旋转，选择好正确的方向，然后放置到总线上，与总线进行连接。
• 第三步，在放置“Bus Entry”时，放置好一个以后，按快捷键“F4”可以进行快速放置，也可按住“Ctrl”键，用鼠标拖动来进行快速放置。
• 第四步，放置好“Bus Entry”以后，需要做的就是将每一个信号的分支连线与总线入口连接上，使用Wire连线的方式先将一根信号线连上总线入口，然后在Wire连线上放置上网络标号，网络标号命名方式要与总线保持一致。
• 第五步，放置好一根以后，可以直接按快捷键“F4”进行快速放置，或者是按住“Ctrl”键，鼠标选中Wire线进行拖动，连接其他信号线，Wire连线上的网络标号也会按照命名方式进行递增，这样就能快速地将总线与分支连线连接好。

OrCAD为什么有总线的概念（总线如果想要跨页，要使用分页连接符）

有时候，灵活往往意味着不规范，容易出错。比如在Altium Designer中,默认情况下net是全局变量，不同页中的相同net是连在一起的，那么再使用分页连接符又有什么必要呢。反观OrCAD，有分页连接符，就强制用户使用分页连接符在不同页之间连接(电源类全局变量除外)，这样看到一个net，如果没有和分页连接符相连，很容易知道这个net只在该原理图页中出现，容易看出net结构。不然的话，还得担心其他页也有这个net，不方便了解电路结构。

OrCAD中使用Bus总线有哪些注意事项

在OrCAD中使用Bus总线的时候，有以下几个注意事项：

• 总线不是强制使用的，不使用总线也是可以的，使用总线构架会使原理图更加清晰，分析原理图更加透彻。
• 总线与信号分支线之间的连线只能通过网络标号Net Alias来进行电气连接，否则是连接不上的。
• 如果不使用总线入口Bus Entry来进行连接，直接将信号分支线连接到总线上也会显示连接点，但是这样信号线与总线并没有真正连接上，一定要通过Bus Entry的方式来连接总线与信号分支线。
• 总线的命名方式一定要按照前面问答中所要求的那样，三种命名方式任选一种，然后使信号分支线的网络标号的命名方式与总线的保持一致，如总线的命名方式为DQ[0：64]，那么分支信号线则为DQ0、DQ1、DQ2……依次递增。
• 若两段总线形成T形连接，则自动放置连接点，电气上是互连的。两段十字形的总线默认没有连接点，要形成电气互连，必须手动放置连接点。

OrCAD中ROOM属性的概念

将一个或一些元件定义在一个ROOM的好处是，在进行PCB布局时可以按ROOM定义摆放元件，从而大大提高摆放效率。

OrCAD使用注意事项

• 多部分元器件中，对于homogeneous类型元器件，元器件每个部分一样，对于heterogeneous类型元器件，元器件每个部分不一样。
• crtl+insert 复制，shift+insert 粘贴
• off-page connector分页符，连接不同页原理图信号
• 快捷键不分大小写
• bus entry表示bus的分支连接线，总线也需要跨页连接符
• reference表示位号，tol为精度属性
• room属性用于pcb布局按room定义摆放元件
• 显示不全需要安装补丁
• 双击元器件属性，new property新建新属性，pivot表示横向显示
• ORCAD通过封装名称来匹配pcb footprint封装，原理图库和pcb库分来的，原理图库中新建元器件时可以先view package

Cadence 常见问题解决办法

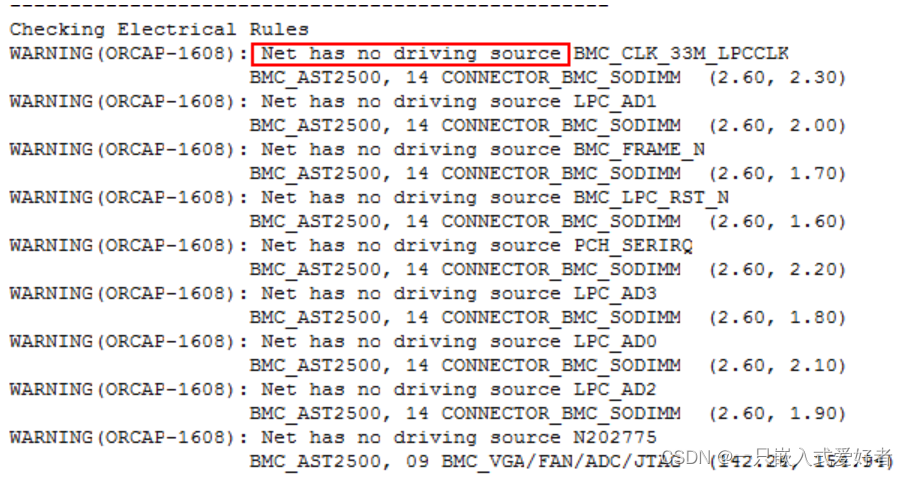

Net has no driving source

如下图：


   原因：提示无驱动电压源，这是芯片的管脚设置了电气属性造成的。

解决方法：
方式1：如果不仿真的话，就可以忽略。

   设置方法：

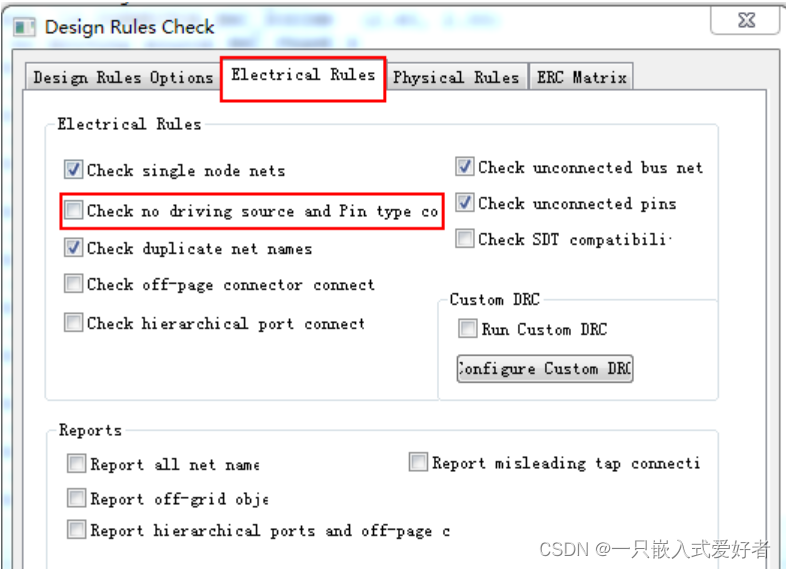

然后，选择 “Electrical Rules”，对 “Check no driving source” 不勾选。

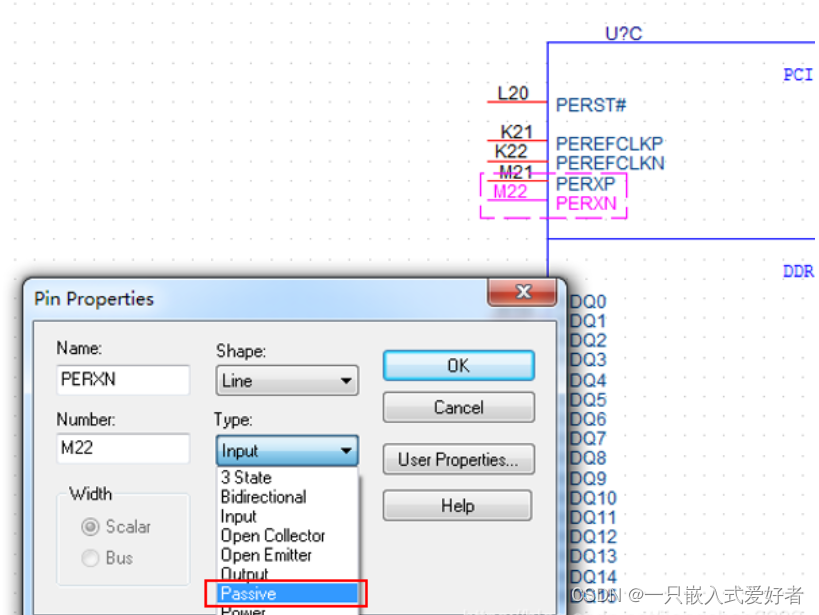

方式2：在库里面将相对应的管脚修改其电气属性为passive就可以了。

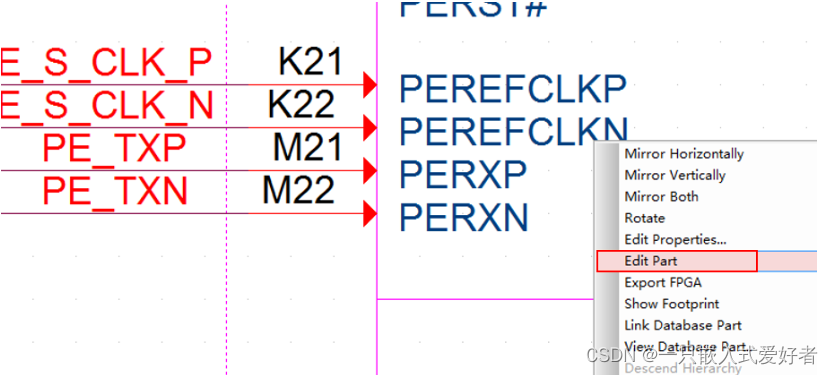

   进入edit part 状态。此时，显示的是第一部分。点击view->next part，就显示下一个部分了。找到所需部分，进行编辑就可以了。

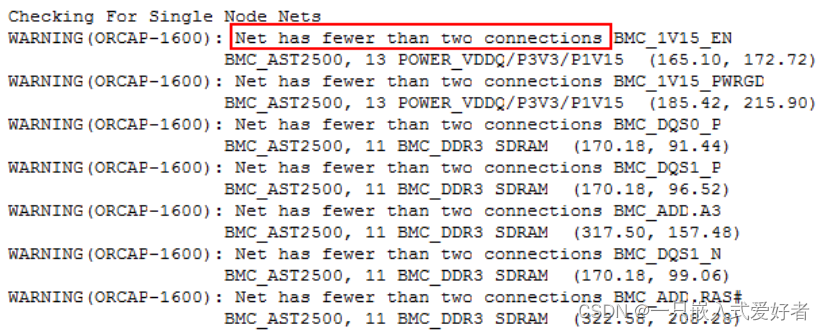

Net has fewer than two connections

如下图：


   原因：提醒你有个网络只有一个端口、也就是说他没有连接到别处。

解决办法：
1、正确连接到其他网络端口。
2、删除此单个端口不连的网络。

cadence中元件修改后无法添加到电路中去

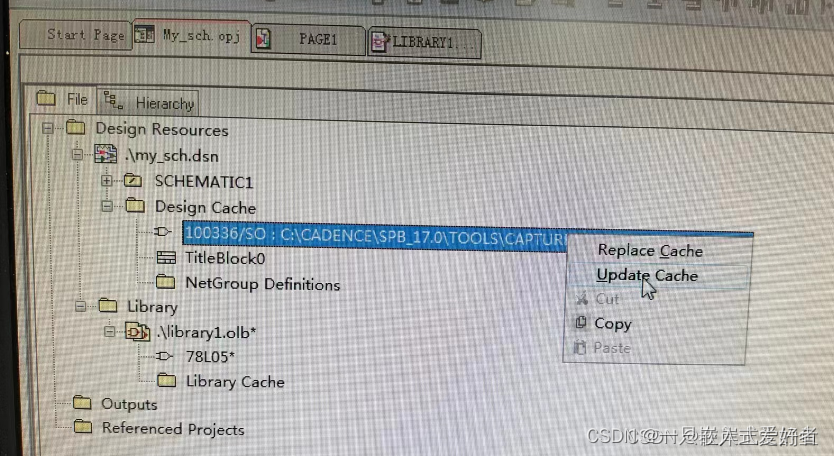

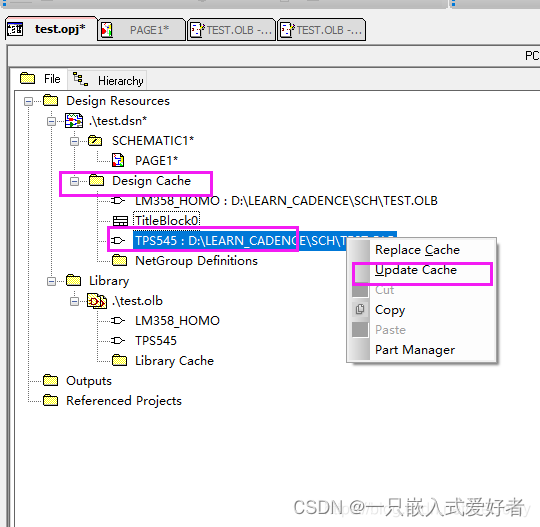

报错：Part xxx is out of date with respect to the design cache，原因是我们更改了原理图库，但没有更新造成的，在对应的opj工程文件下，点击Design Cache，然后右键对应的器件Update Cache

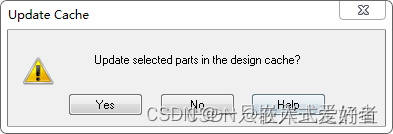

   然后显示如下界面，点击Yes
