Allegro中四层板使用的线宽与线距规则

一、物理规则：

   1.默认走线使用4mil线宽；

2.整版使用16D8的VIA；

3.电源走线使用15mil线宽，Neck模式10mil，最大长度200mil；

4.差分对走线使用4.5mil线宽，一般采用5.5mil的线距；

说明：这个四层板对阻抗没有要求，所以差分对走线没有做3W原则，差分线也没有进行阻抗计算；

二、间距规则：

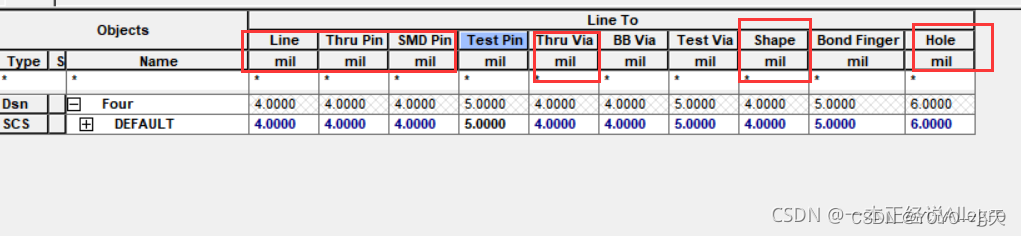

2.1线的间距规则:

   一般需要设置：

线到线，线到过孔pin，线到器件pin，线到通孔，线到铜皮，线到Hole

除了线到Hole间距需要设置6mil，其他的设置4mil；

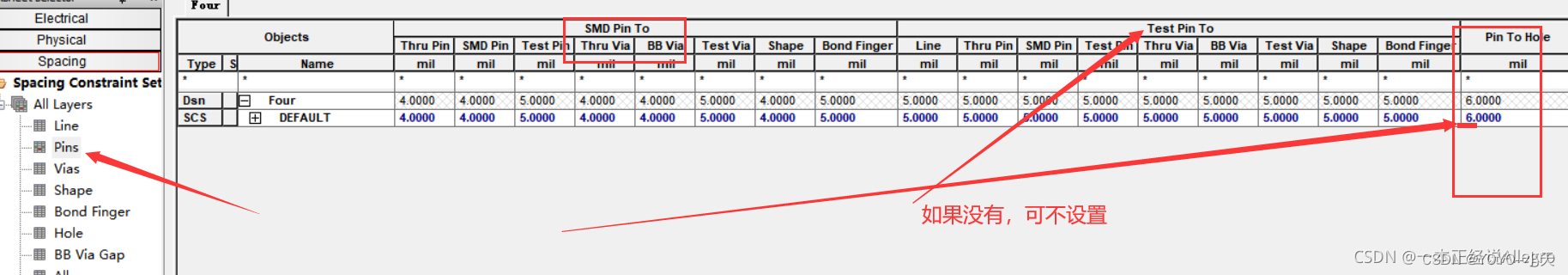

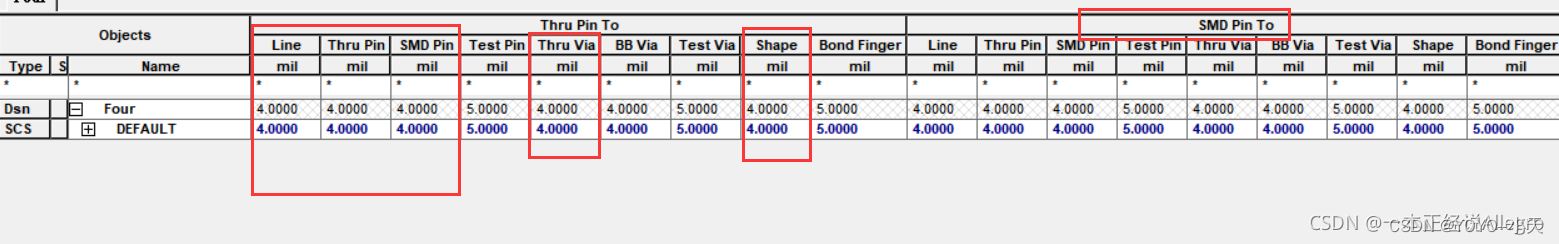

2.2 Pin的间距规则:

   需要设置，通孔pin和表贴pin两栏：

pin to line  , pin to thru pin , pin to SMD pin ，pin to Thru via，pin to shape , pin to Hole；

除了pin to Hole设置6mil，其他的都设置4mil；

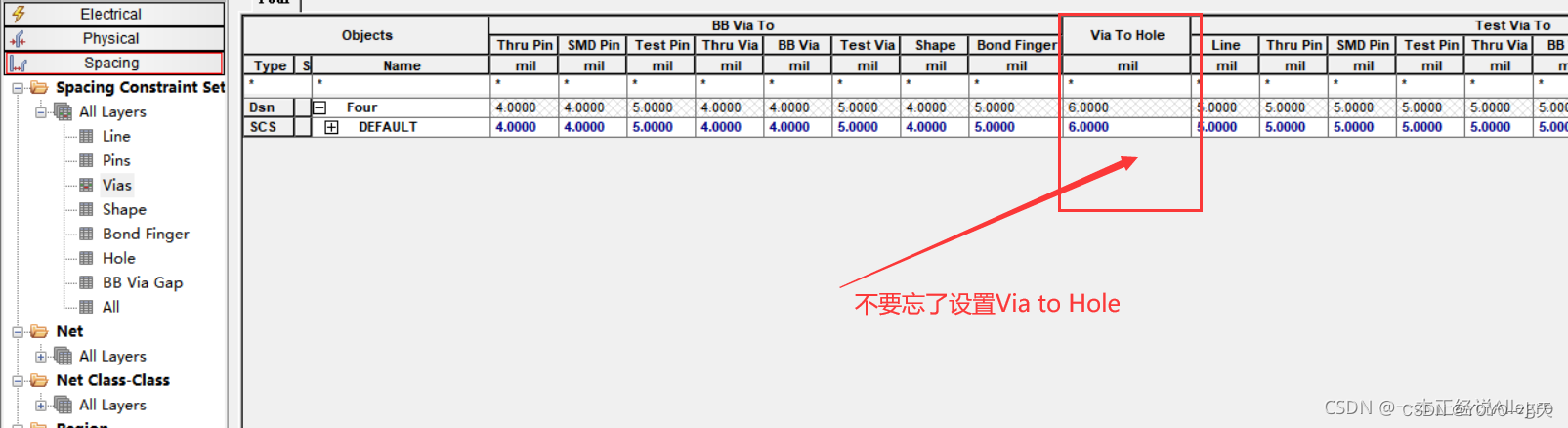

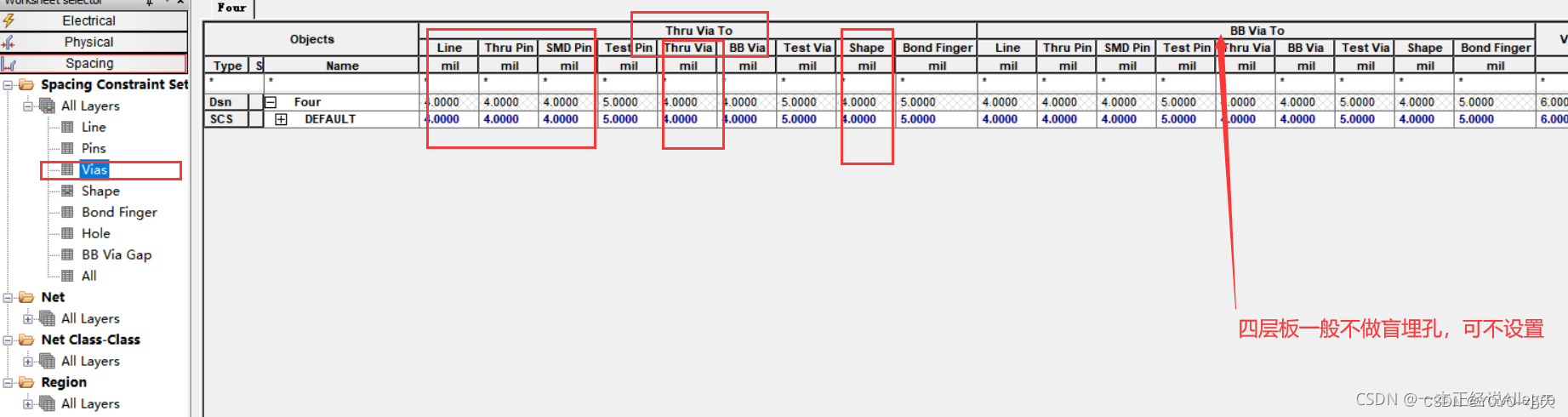

2.3 Via的间距规则 :

   过孔间距规则同样是需要设置上述六项；

Via to line , Via to thru pin , Via to SMD pin , Via to thru via , Via to shape , Via to Hole；

一般设置4mil，Via to Hole需另外设置为6mil；

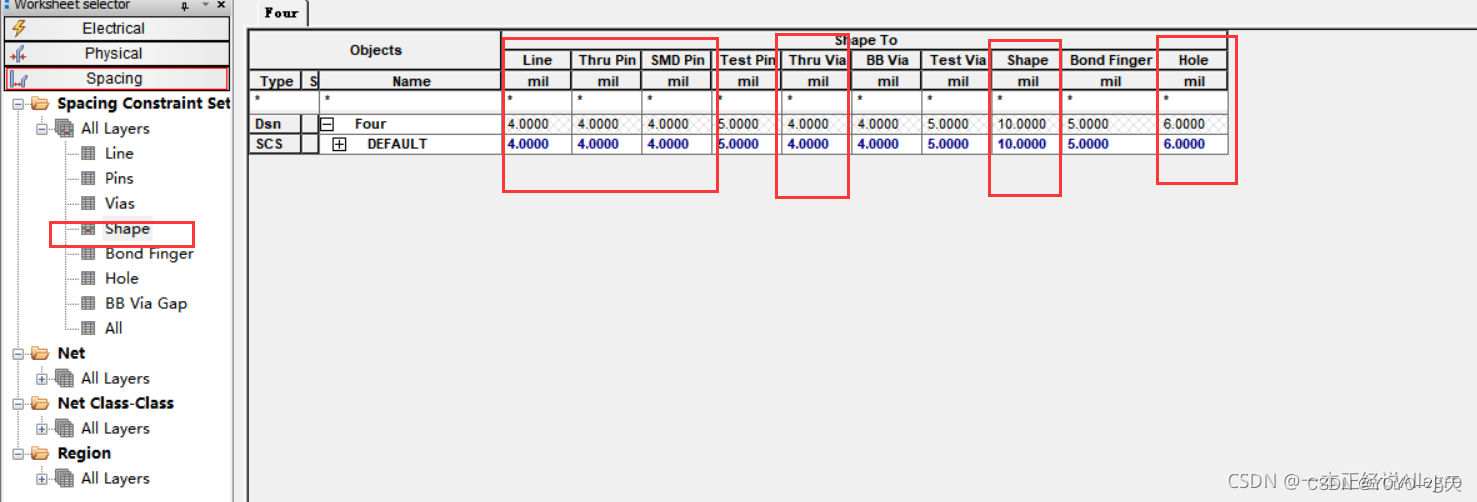

2.4 Shape 间距规则：

   Shape间距规则同样是需要设置上面六项：

Shape to line , shape to thru pin , shape to SMD pin , shape to thru via ,

shape to shape , shape to Hole；

一般设置为4mil，但是Shape to shape 需要设置为10mil；

shape to Hole 需要设置为6mil；

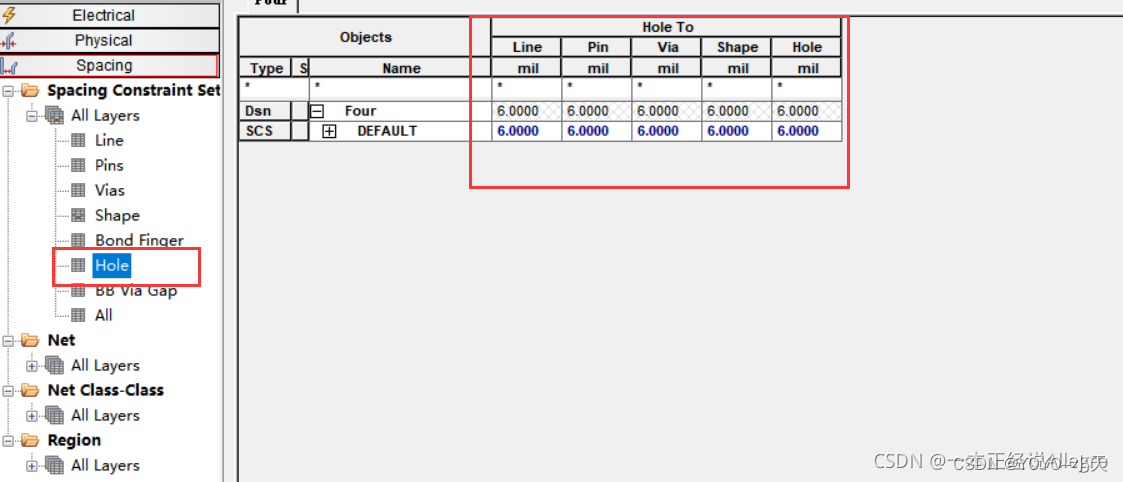

2.5 Hole间距规则：

   Hole间距一般设置为6mil；

三、电气规则：

   在这个四层板中，创建的电气规则主要是差分对和等长；

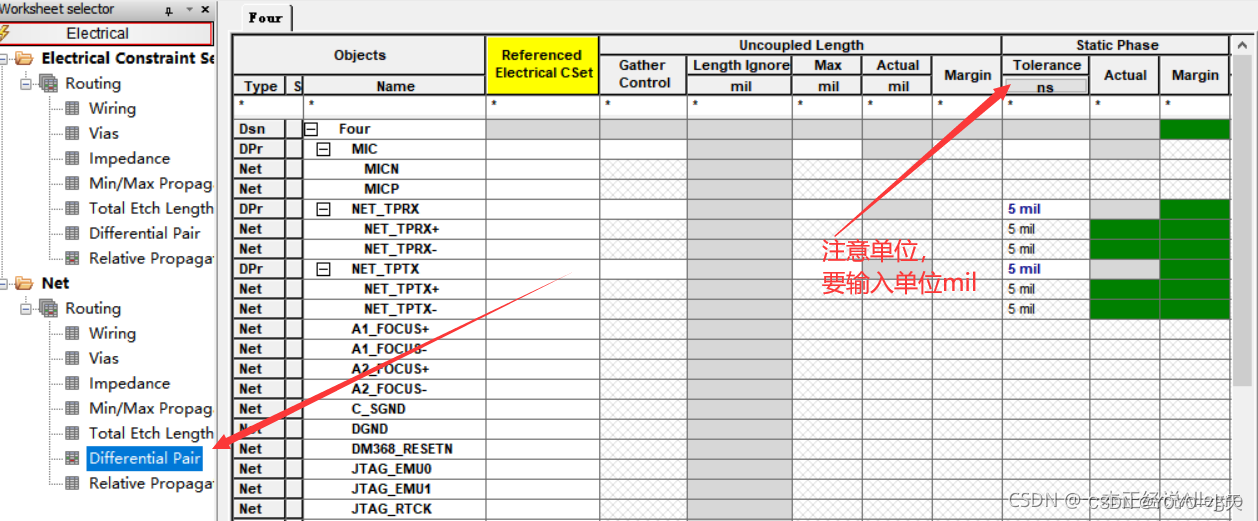

差分对：由于差分对已经在物理规则里面设置好，所以，这个四层板差分对设置为5mil即可；

差分对一般比较的是两条差分线的长度，所以要求比较高，控制在5mil误差，差分走线一般都是两条线一起走线；

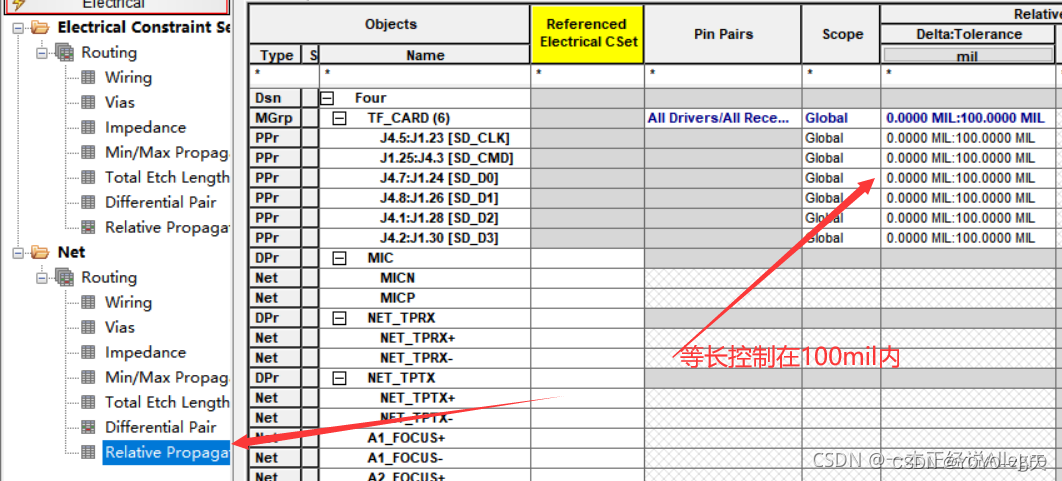

等长：在物理规则设置中，通过 原理图  可看出，TF卡并没有要求差分走线，但Data 和CLK需要做等长走线要求，所以在物理规则中，TF卡走线采用的是Default，但是在电气走线时，就必须要对Data和CLK走线做等长要求；

等长走线，在走完线后，需根据规则对需要做等长的线进行绕线，可以通过电气规则里面，右键Analyze分析，一般取最长的线为基准线，然后对其他的进行绕线

面试时候，当问到DDR等长取基准线时，

理论的回答：数据线取DQS0为基准，地址线取CLK为基准

但实际项目往往最长的走线不一定为理论的基准线，所以在实际项目中，往往是通过Analyze，然后取最长的走线为基准线，其他的线绕长，向最长线的长度靠近，以便满足DRC要求；

原因：走线最长的改短困难，短的线可以绕长

长的短不了，短的可绕长

差分对截图：

等长截图：

   ————————————————
