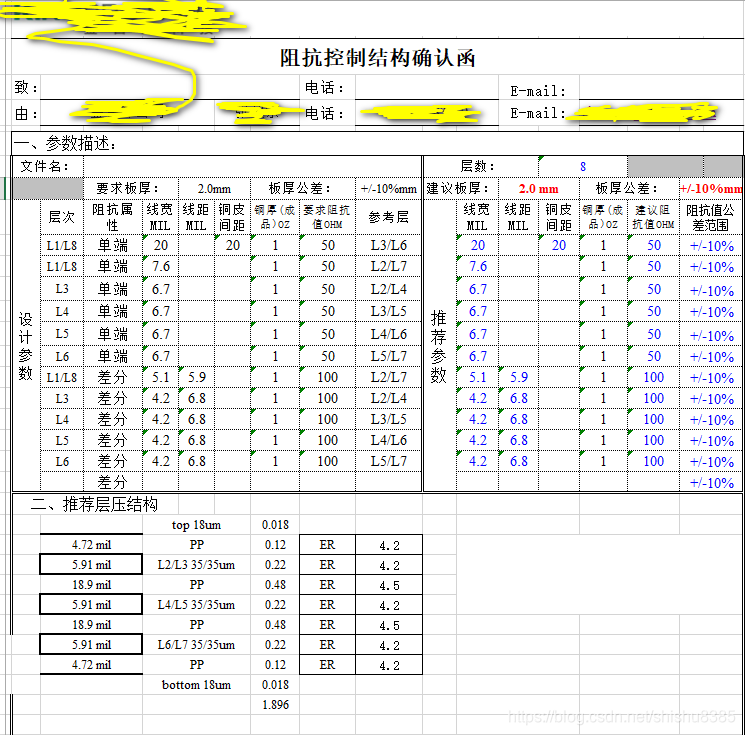

一般的，需要自己先提前计算好层叠，阻抗，计算好单端和差分的线宽，线距，计算之前，需要自己根据 BGA 间距，走线密度等，做一个预估，这样，计算出来的更有针对性，也更容易一次成功。
下面，还是前两天分享的8层板，来介绍下差分线的设置：

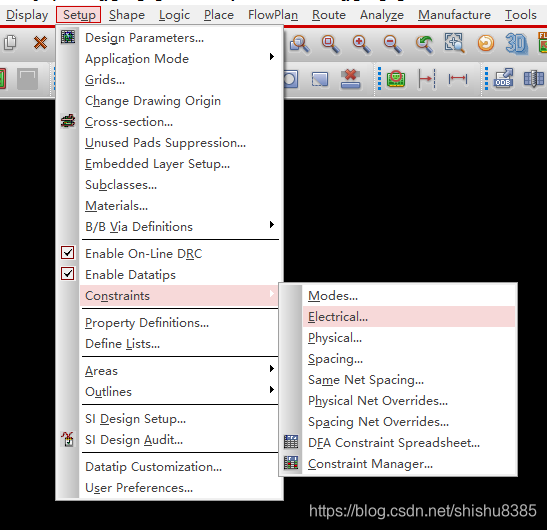

第一步：
第二步：

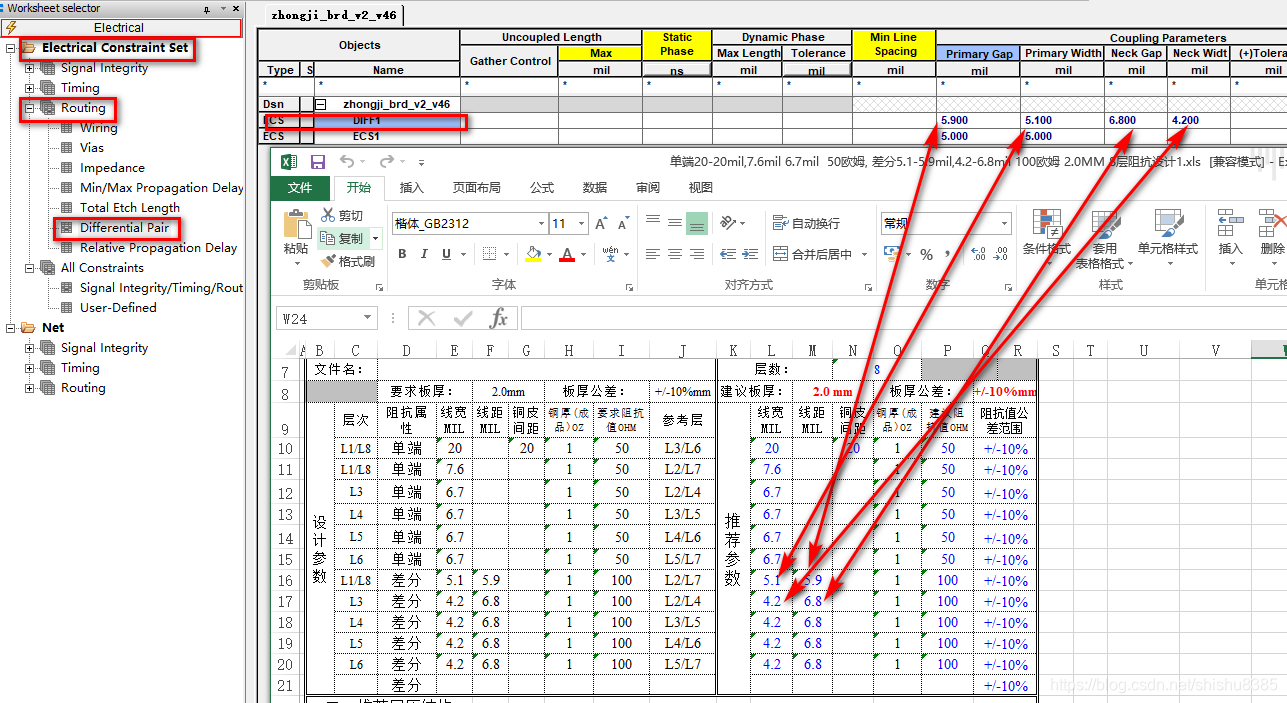

第二步：对应的设置如下：其中 gap是指间距，neck一般是指第二段的间距，一个 设计 规则可以设置两个不同的线宽线距，一般足够用了，如果不够，可以设置多个间距规则。

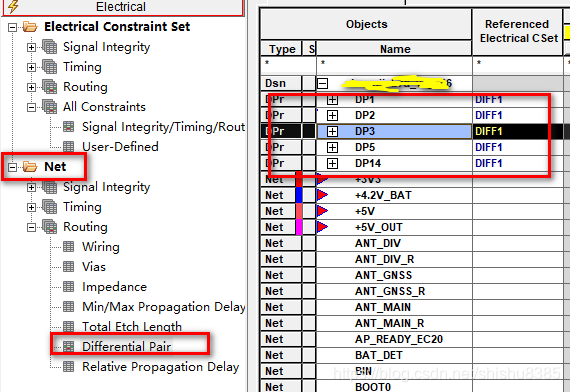

第三步，设置好约束规则：

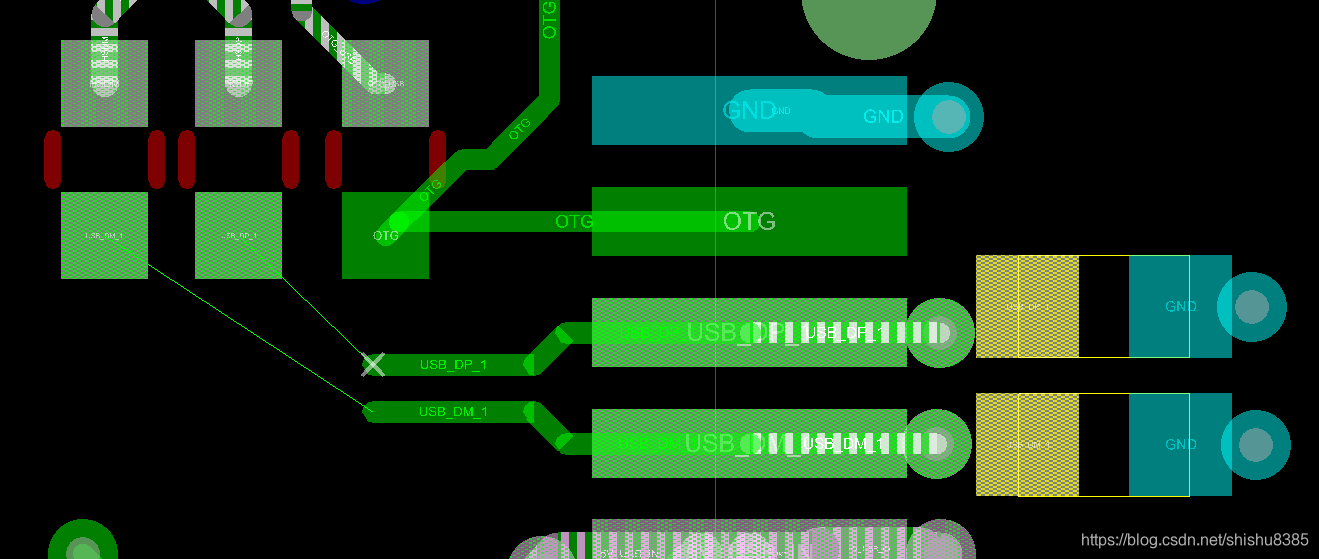

第四步：走线

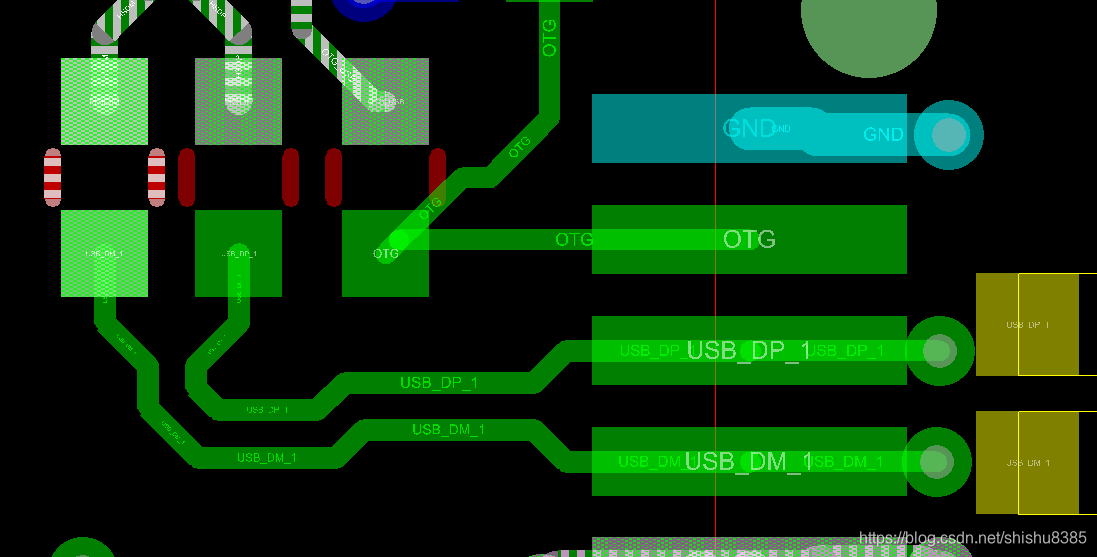

第五步：走线完毕

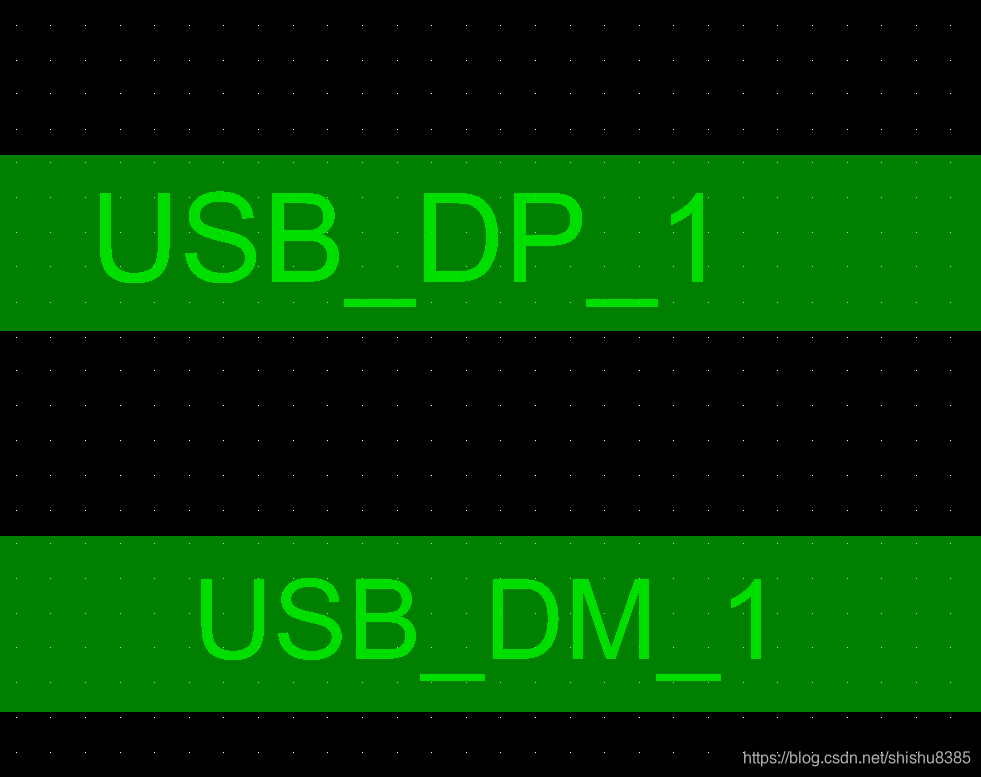

第六步：打开栅格，可以看出，线宽线距满足要求
