Cadence Allegro PCB规则设置

前言

  这一篇文章将遵循pcb设计的规则，记录规则设定的方法。

     此外，由于allegro对于新手 学习 特不友好，尤其是用惯了AD的用户，初次上手会有明显落差。因此本篇结束后我将暂时结束按照pcb设计流程来讲解操作的记录，转而去写一些更为基础但是在操作上影响深远的，比如快捷键设置这种。毕竟本人也是初学，在第一次设计中遇到了数不清的困难，还需要从头系统性地捋一捋。

规则设置

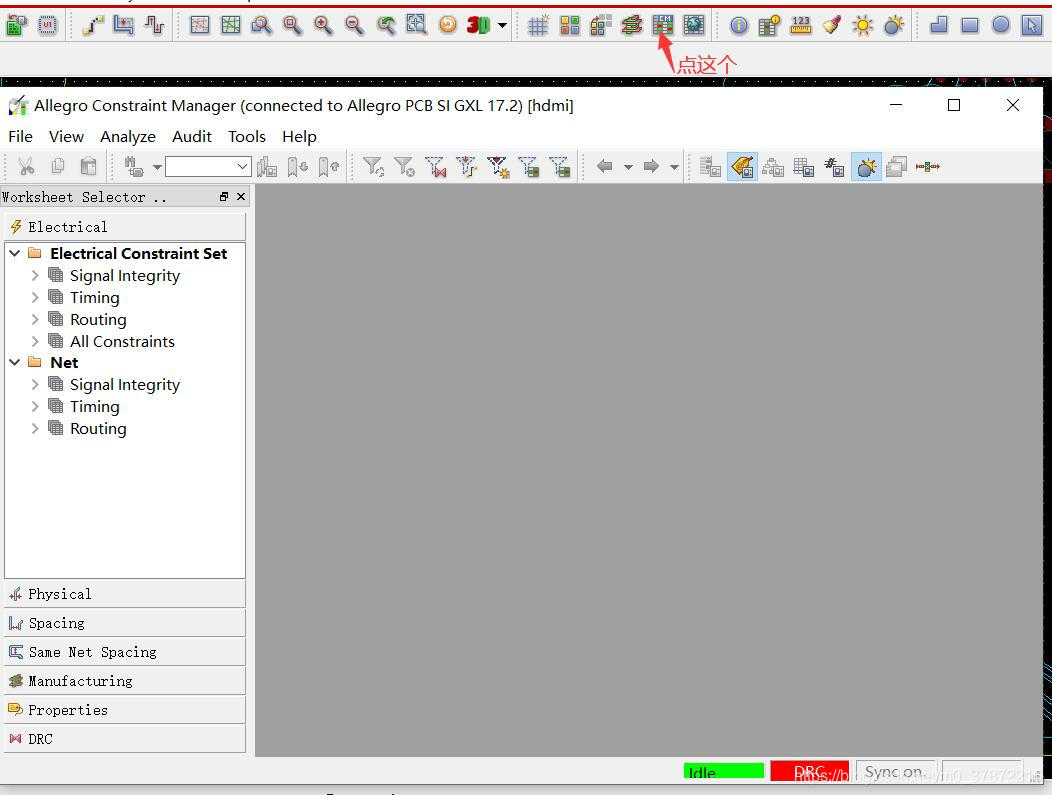

  allegro里面的规则管理器叫constraint manager（约束管理器）。打开方式如下图所示：

设置线宽

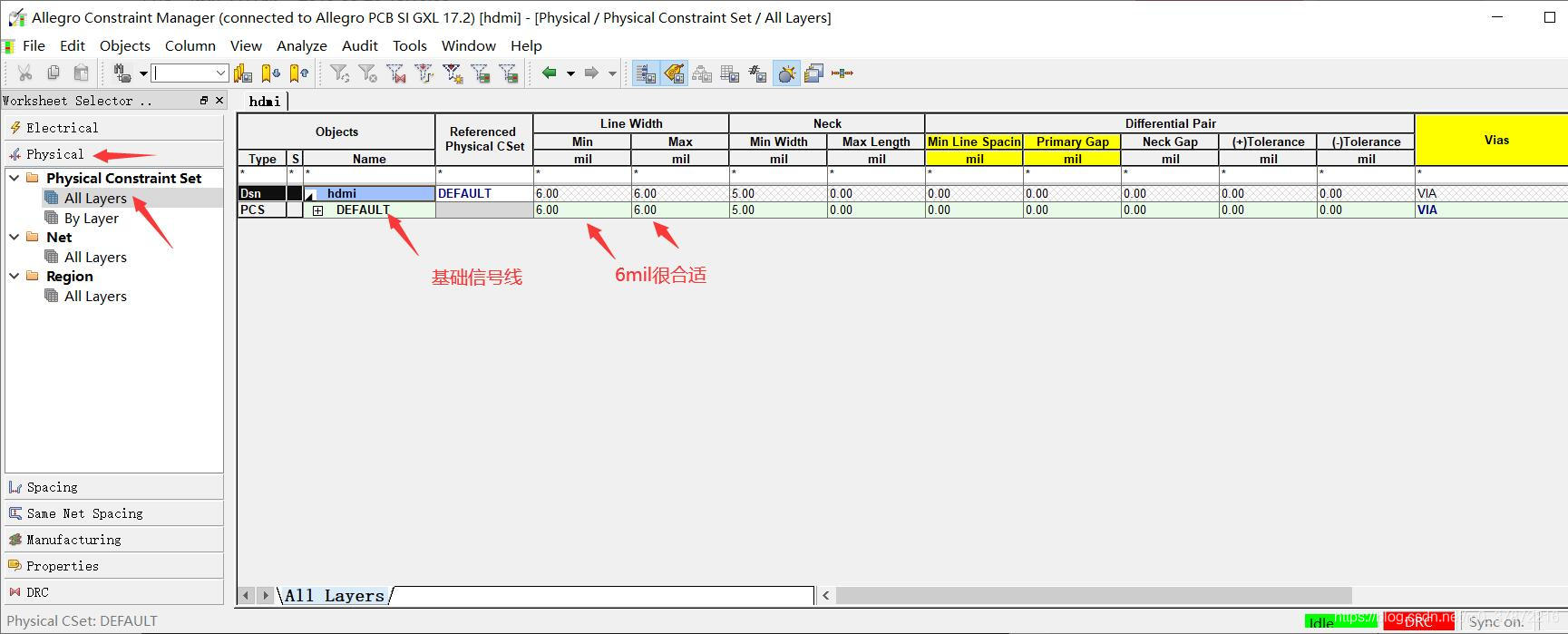

  按照下图所示，先对所有层的基本信号线宽进行设置，设置成6mil。

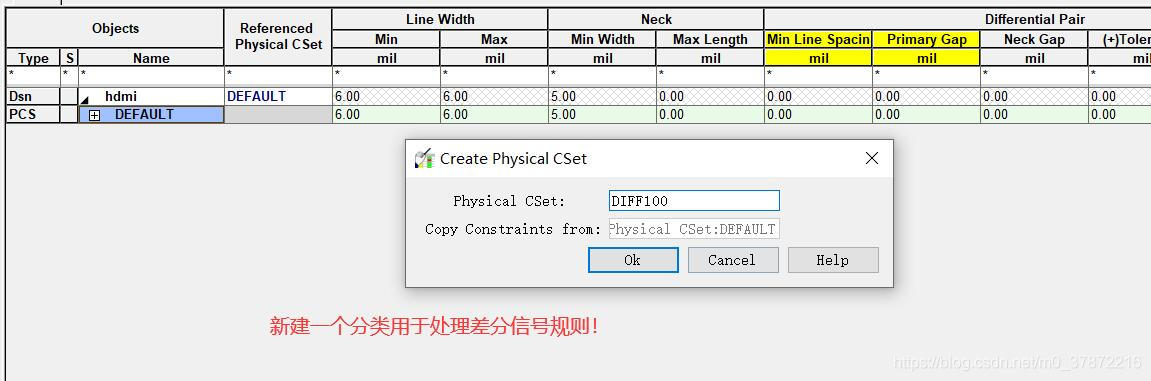

     由于这次 设计 包含差分线，所以我们需要为满足阻抗匹配的需求而为差分线单独设定规则。这里首先新建一个规则，右键点击deafult选择create physical Cset，如下图所示。差分对需要100欧姆 阻抗匹配 ，因此这里把名字设定为“DIFF100”，易懂。


     这里修改，令线宽为4.5mil，间距为8mil，这样阻抗匹配值为100欧。
  这
