Cadence PCB Allegro④：约束规则管理与布线

1.约束规则管理器:

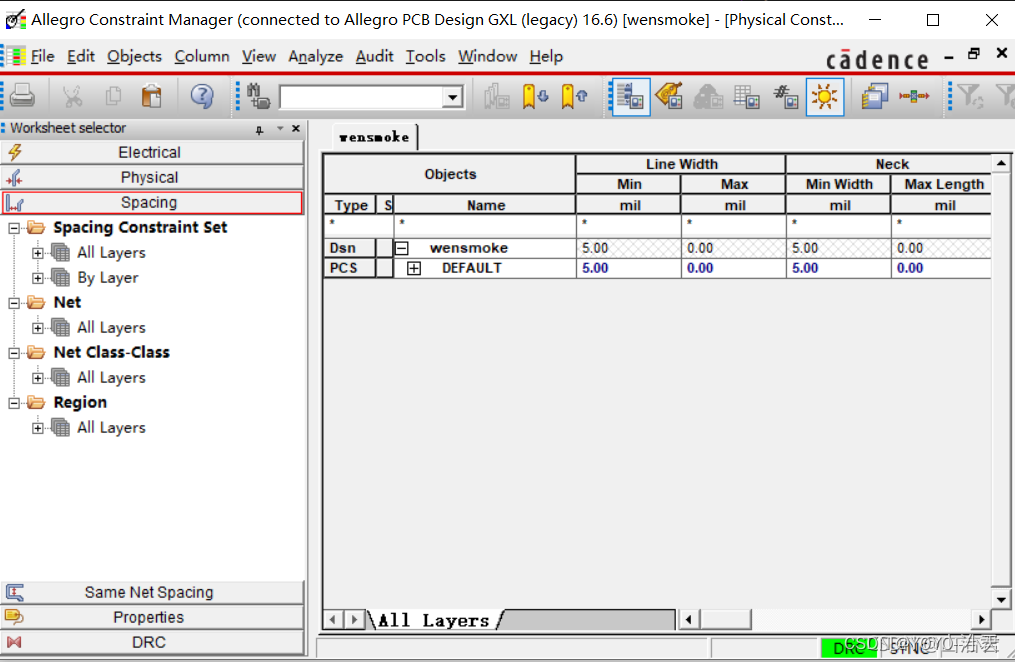

   做规则检查之前，要把相应的检测开关打开 set up—constraints—constraints manager :

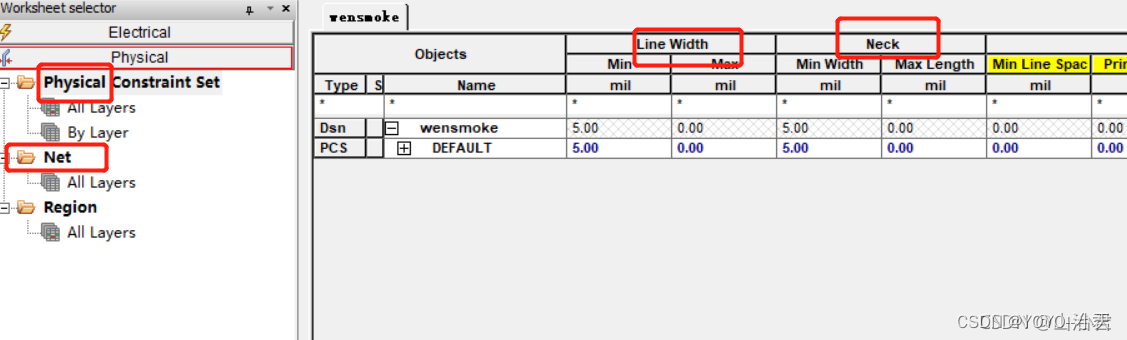

1.1 线宽规则 （physical）:

   通常设置line width、neck width、pad-pad connect，然后在net中进行set :

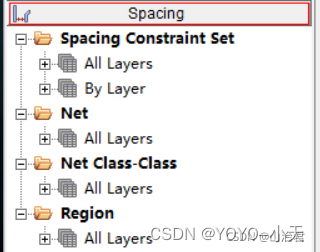

1.2 线距规则（spacing）:

   一般全部设成6mil，在net中set  :

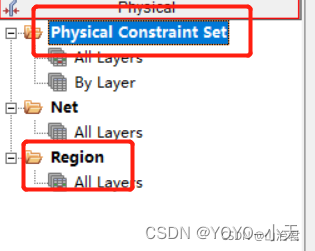

1.3 区域规则（region）:

   区域规则是在某个特定区域有区域的规则,在physical 中设计规则,在region 中设置区域 :

1.4 过孔 :

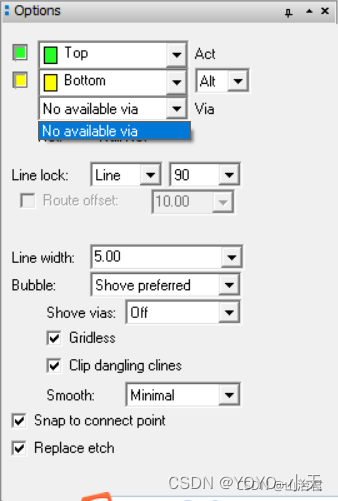

   过孔的作用就是换层、且一般用10mil的孔,先添加过孔—布线命令—选择要打的孔的类型—再双击左键打孔,下面是没有添加过孔的布线操作，因而没有可用的孔:

2.布线:
2.1 布线命令（add connect）:

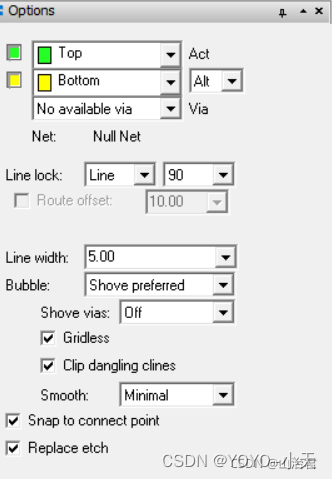

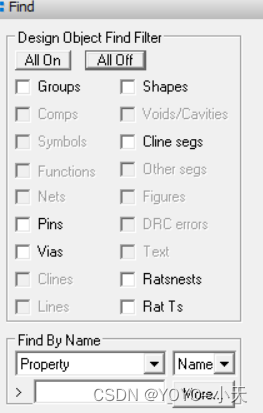

   选择布线命令后， find  面板选择对象后，在option中选定线宽等参数，进行布线操作:

2.2 推挤命令（slide）:

   有时候在进行布线时因为种种原因，不能达到最优效果,需要布线后每层进行修线,很多时候都需要手工推线，这里就要用到我们的推挤命令:

2.3 复制命令（copy）:

   复制命令我就不多说了,大家平时什么软件都用的较多，注意 复制的  class以及subclass就好:

2.4 change命令 :

   change命令多数是用来改变subclass，比方说将装配层的线改到电气层:

2.5 删除命令（delete）:

   点击删除后，选择clss与subclass，再选择相应的对象,不要删错或者多删（多删的情况经常出现）:

2.6 走线居中:

   自动走线居中功能，常用再两孔之间过线:

2.7 蛇形线（delay tune）:

   蛇形线的作用一般用来做等长,它有三种形状;我们一般选择第一种,也就是想图标所示的这种:

2.8 跨PCB文件复制（sub-drawing）:

   先导出Export;再导入Import :

2.9 扇孔（fanout）:

   一般都是扇出到IC的旁边，不用太远:

2.10 差分走线 :

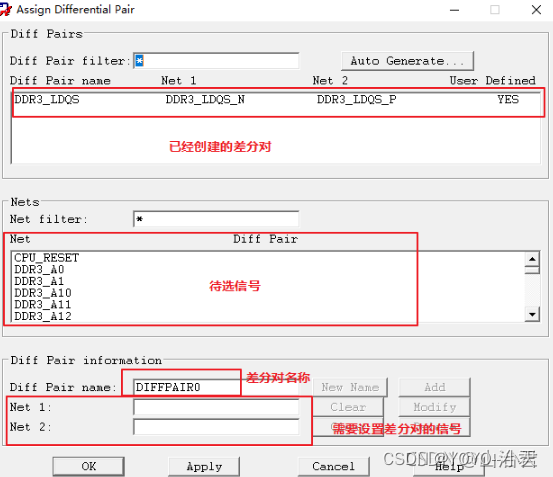

   先添加差分对—保证耦合是关键  , 差分对的创建如下:

2.11 铜皮命令 :

   多边形

   方形

   挖铜

   修理铜皮边界

   删铜

   （一般不允许出现直角铜皮）

2.12 平面层分割及灌铜 :

   绘制分割带

   创建平面分割（ split   plane）

2.13 z-copy :

   跨class内缩、扩张:

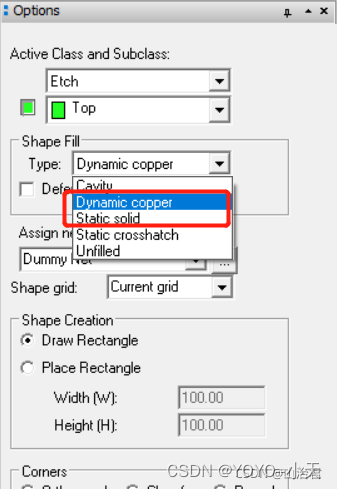

2.14 动态与静态铜皮 :

   动态铜皮：会对元器件进行避让 ;

   静态铜皮：不避让，是个死区域 ;

————————————————
