Allegro软件二次开发简介

1、什么是二次开发？

人家给你开发了一套软件，还留下一些接口函数（ API  ），用户可以根据这些函数来为这个软件创建新的功能，这就是二次开发了。像AutoCAD、Solidworks、Altium Designer、Allegro都支持二次开发。

2、二次开发有哪些神奇之处？

二次开发可以最大限度地减少重复性劳动。比如：修改快捷键，输出gerber，对齐元件，设置颜色等，都可以一键完成。

3、Allegro下，如何进行二次开发？

使用skill语言。skill是Cadence公司自制的特有的语言，离开Cadence的软件就不能用了。但是学习skill仍然是很有必要的，毕竟Cadence公司依然处于PCB设计软件的领先地位。

4、skill难不难学？

skill语言，并没有C++、JAVA、C#这些通用语言的自由度那么高，因为它是在原有的软件上做一些扩展，而不是从零开始造软件。基本上懂点语法之后，就是调用函数了，跟脚本语言的难度差不多，像是modelsim下面的do文件。

5、在哪可以看到skill的官方文档？

skill的资料比较少，可能是因为大多数硬件工程师不会编程吧，所以建议看官方文档（也就只有这个能看了）。

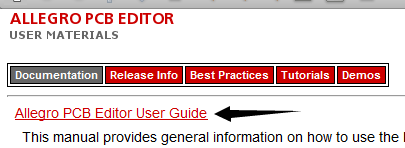

在Allegro的Help菜单下面：

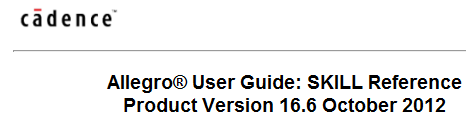

一直拉到下面，第十本书就是skill的参考文档。

6、在哪编写skill语言？

在Allegro下，输入指令即可，如下图所示。

但是allegro自带的skill解释器的编辑功能太差了，根本不是拿来写代码的。

经过笔者的一番研究，强烈建议使用sublime编辑器来写skill代码。

你可以在http://www.sublimetext.com/上面 下载  sublime text 2，这个可以一直试用（还可以破解），而sublime text 3要收费的。

因为sublime还不支持skill语言，所以得另外下载语言包，幸好在github上面，有大神已经为我们写好这个语言包。

首先要在github上面注册个账号，然后搜索sublime skill。

在https://github.com/noisyass2/SublimeCadenceSkill，点下图所示位置，可以下载到到Skill的语言包。

然后把这个zip解压，把里面所有文件全部放在C:\Users\lenovo\AppData\Roaming\Sublime Text 2\Packages\User（这里用的是WIN10系统）。

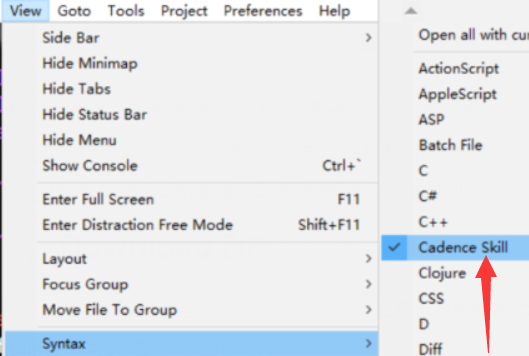

打开sublime，可以看到下图所示。

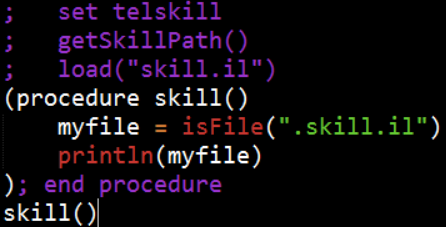

在sublime，新建一个skill. il  文件，然后编写如下内容。

为什么要注释前面三句？就为了可以直接copy到skill解释器，不用一直重复写这几句话。

先在allegro下，用set telskill命令，打开skill解释器，然后输入getSkillPath()，得到解释器默认读取skill脚本文件的路径。

其中sublime编写的skill.il要保存在getSkillPath()所示的路径中，我这里保存在

好了，每次要验证代码的时候，都复制load("skill.il")到skill解释器里面，回车就可以看到结果了。

笔者也试过用notepad++，但是代码提示功能太差了，根本没法跟sublime比的。而且sublime还有很多使用技巧，可以说是除了vim之外的，又一款编辑神器。
