Allegro尺寸标注操作

本文介绍了如何在Allegro中进行尺寸标注，包含各种标注样式的区别、如何设置参数、如何显示单位、如何导出带尺寸的PDF与DXF等信息。

PCB尺寸标注的作用：

1. 方便设计人员明确板子的大小，以及安装位置的各种细节；
2. 可导出带尺寸的PDF文件给到结构设计人员，而不再需要DXF。

2.1 进入尺寸环境

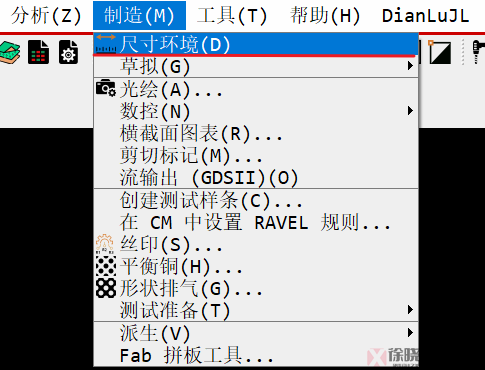

打开*.dra文件， -> ，即可进行尺寸标注环境，界面没有变化，只是右键菜单变化了。

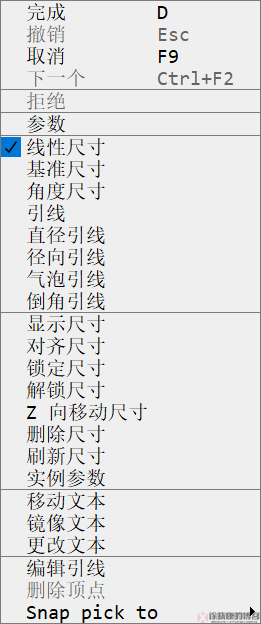

2.2 尺寸标注右键菜单

此右键菜单是尺寸标注的唯一入口，几乎所有操作都通过此右键菜单来完成，包括添加、删除、更改、移动、锁定、解锁等等。

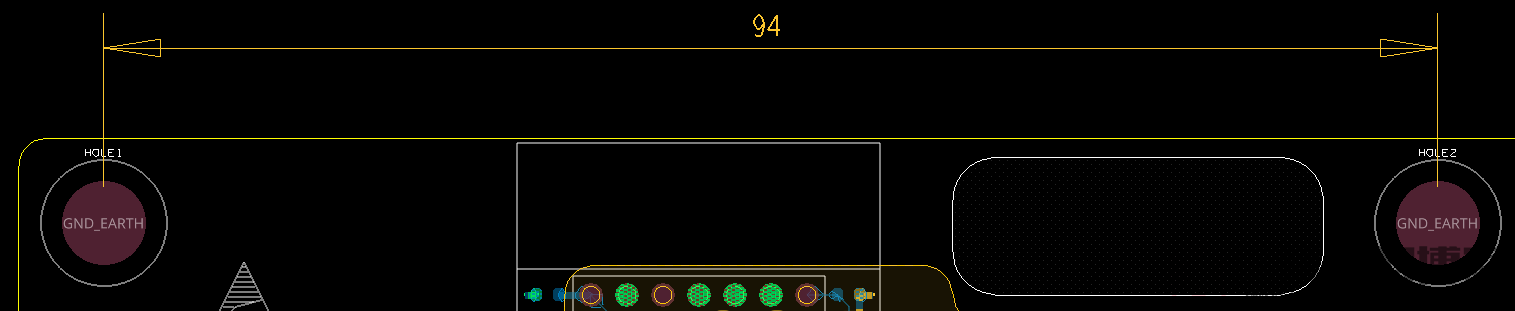

线性尺寸：最常用的尺寸标注模式，选中一个点，再选中另一个点，即可标注两点间的dx或者dy，如下图所示。

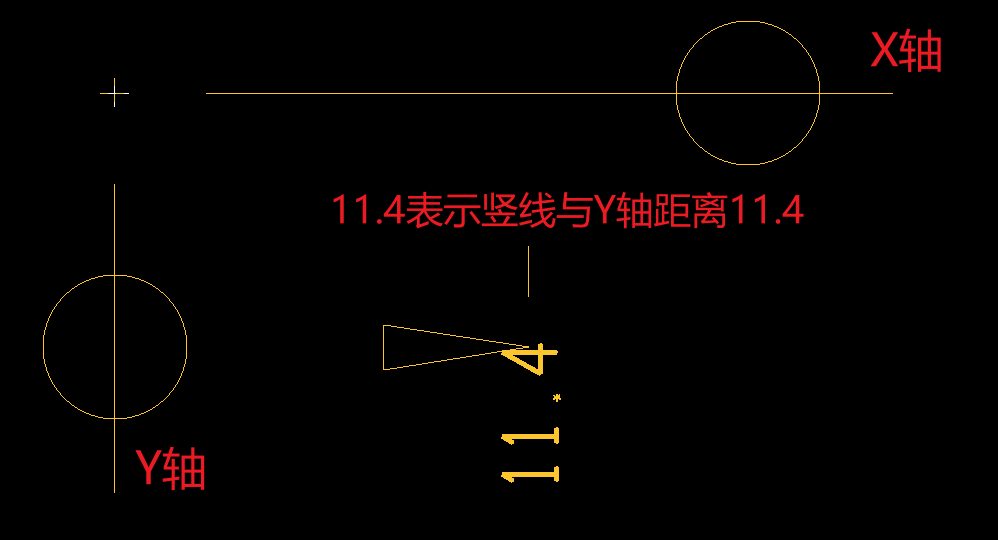

基准尺寸：首先在某位置点击鼠标左键，确定原点，然后点击垂直方向确定Y轴，再点击水平方向确定X轴，在点击划线就可以标注出此线段与Y轴的距离，如下图所示。这种标注方法几乎用不到。

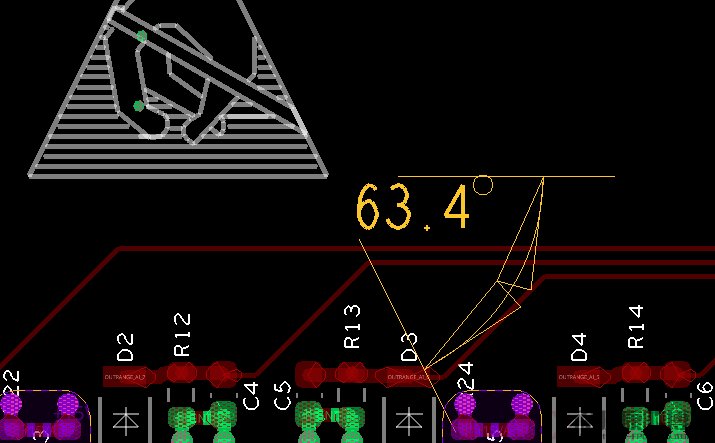

角度尺寸：用来标注两条线之间的角度，如下图所示，几乎没用。

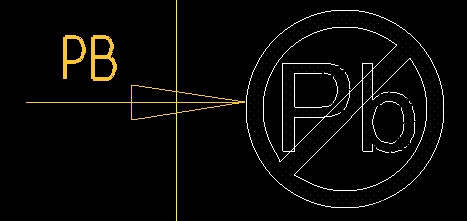

引线：作为指示用，可输入文字，如下图所示，引线 类  型可在参数——直线中设置（下文有介绍）。

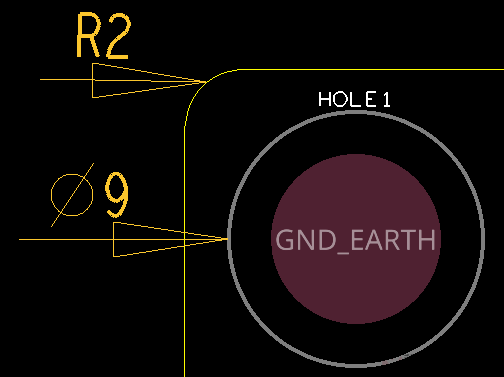

直径引线：指示部分圆弧或完整圆的直径，如下图所示，表示直径9mm。

径向引线：翻译有问题，应称为半径引线，指示部分圆弧或者完整圆的半径，如上图所示， R2 表示半径2mm。

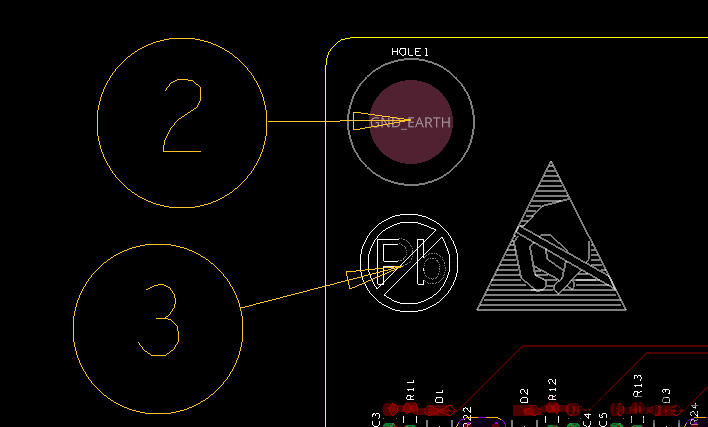

气泡引线：一个圈中间是数字，形似气泡，用来标注位置，如下图所示，气泡形状与数字的数值等细节可在参数——气泡中设置（下文有介绍）。

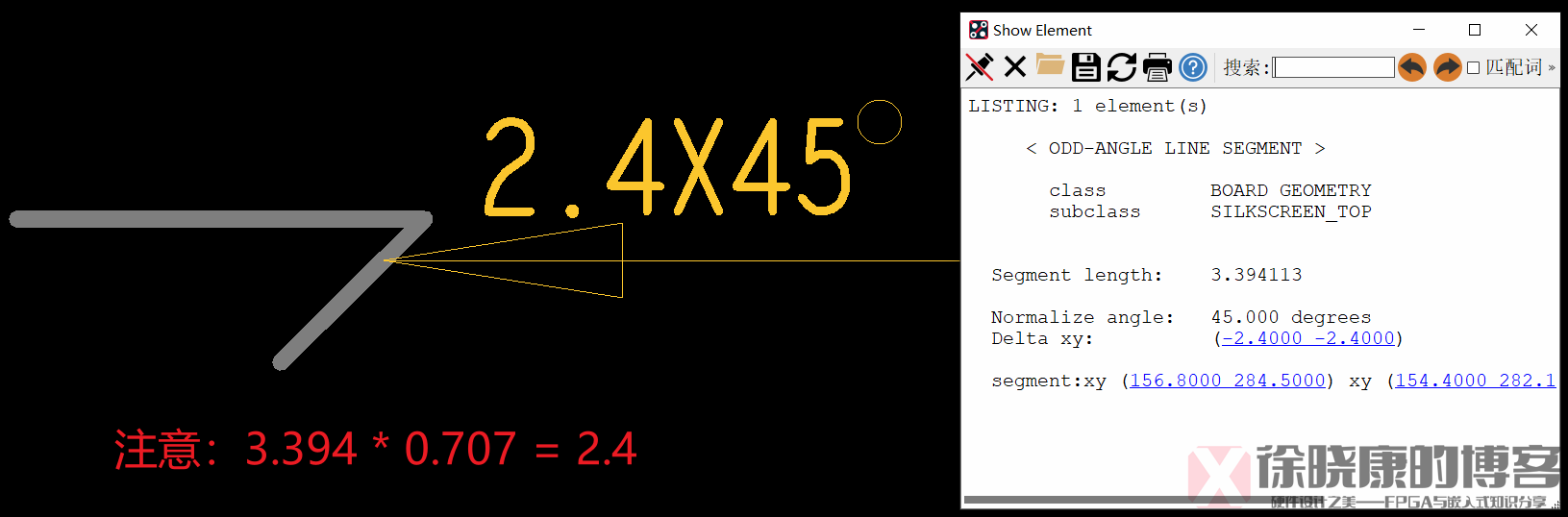

倒角引线：标注45°角的线段，标注格式：线段横向（或纵向）长度长度X45°，如下图所示，线长3.394*0.707=2.4。

2.2 设置尺寸标注相关参数

-> ，进入参数设置界面。

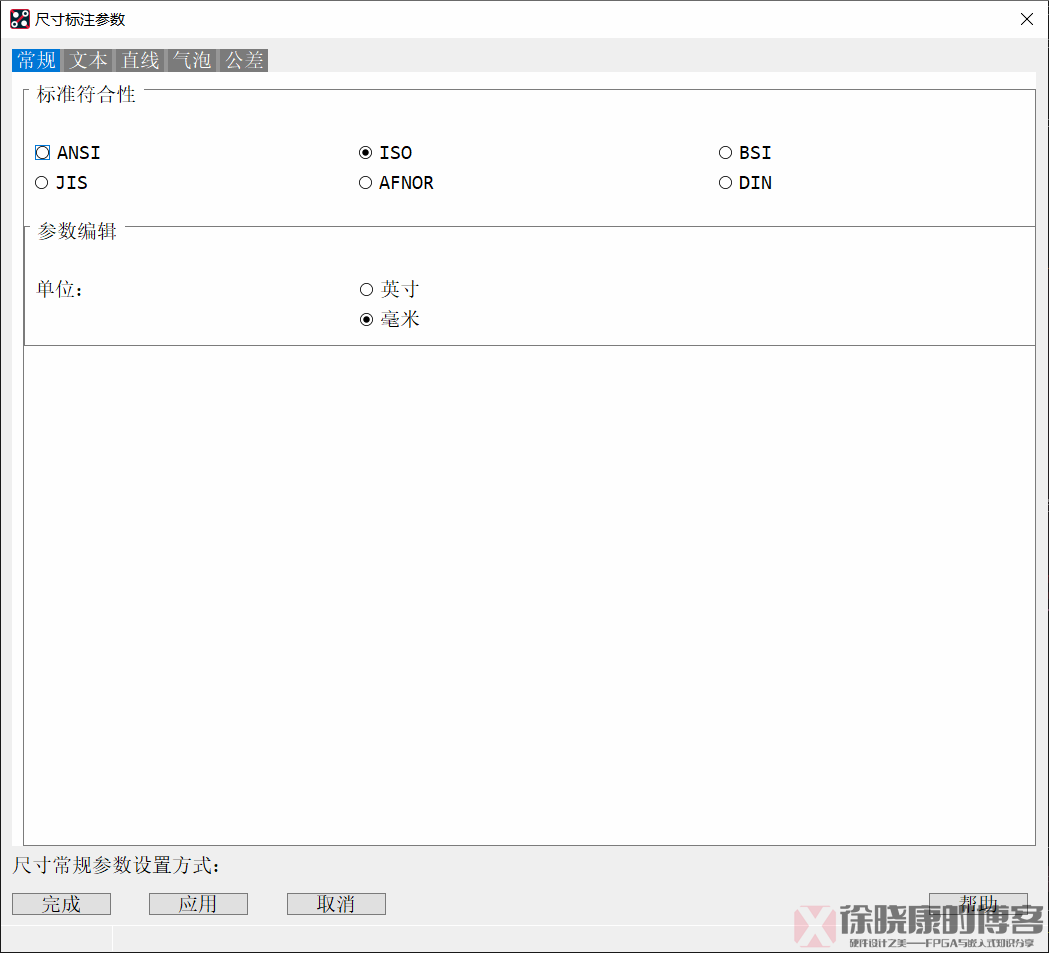

2.2.1 尺寸标注参数——常规

ANSI：American National Standards Institute，美国国家标准协会

ISO：International Organization for Standardization 国际标准化组织

BSI：British Standards Institute 英国工业协会

JIS：Japanese Industrial Standard 日本工业标准

AFNOR：French Association of Normalization 法国标准化协会

DIN：German Industrial Normal 德国工业标准

无特殊要求时，标准选择ISO，单位选择mm。

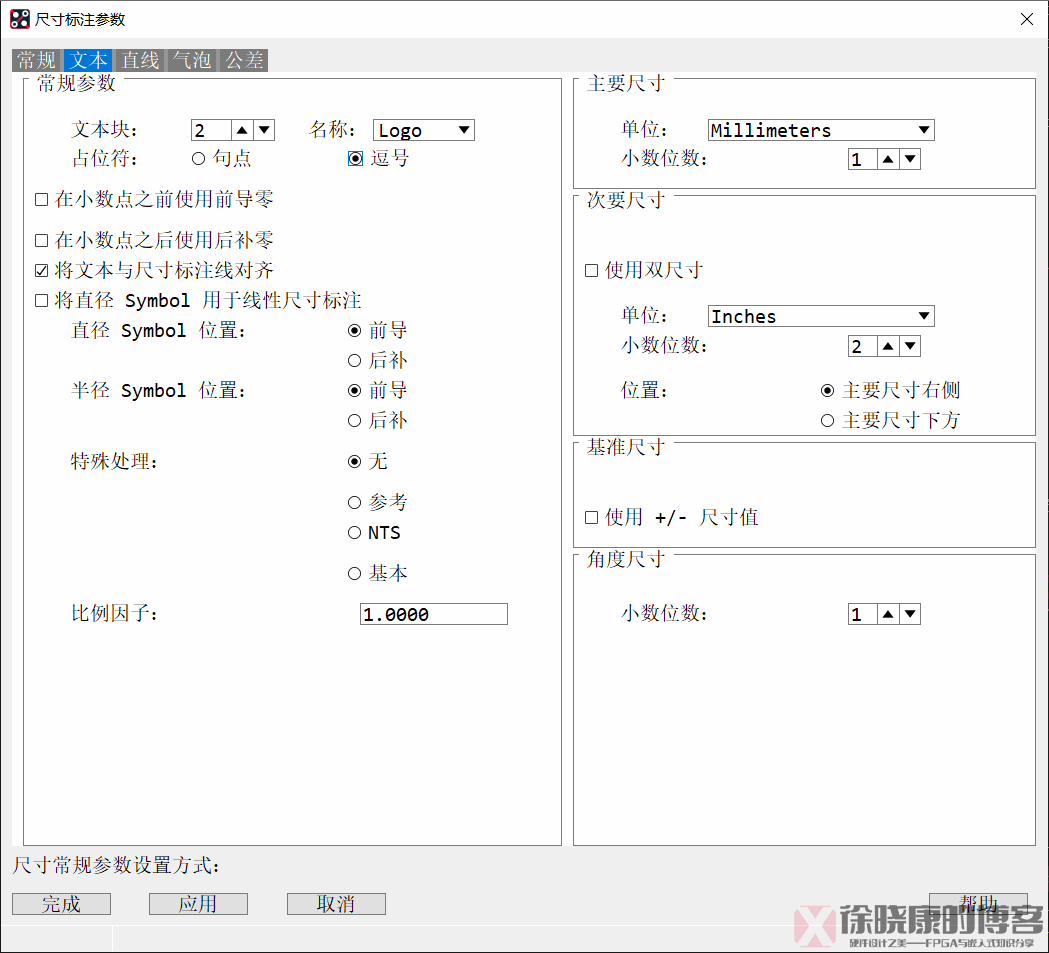

2.2.1 尺寸标注参数——文本

这里注意修改标注的文本大小，可根据需要自行设置，注意主要尺寸为mm，其它无需更改。

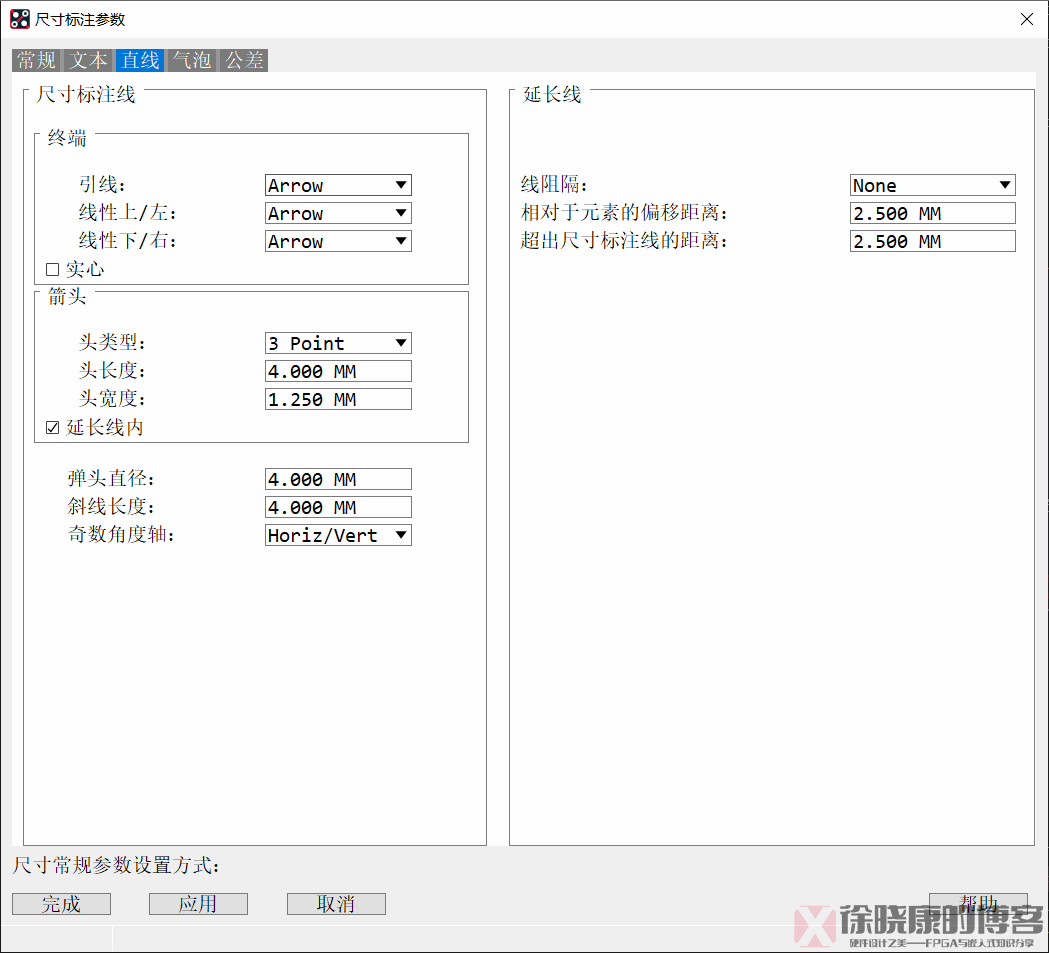

2.2.1 尺寸标注参数——直线

此处可修改气泡引线，线性引线的类型，有四种类型可选：

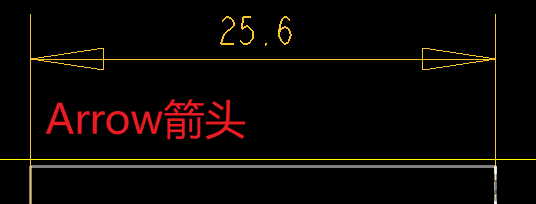

1. Arrow，箭头，默认选项，下方选项可修改箭头类型和大小

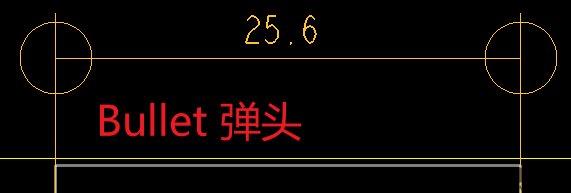

2. Bullet，弹头，下方选项可修改弹头直径

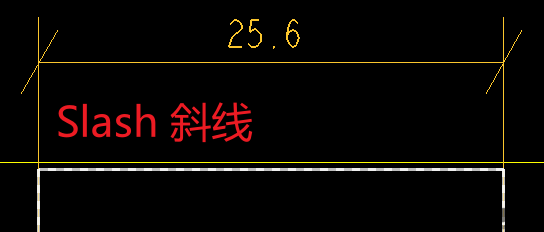

3. Slash，斜线，下方选项可修改斜线长度
4. None，无引线

建议保持默认的箭头。

延迟线：指的是两端箭头指向的线，为原尺寸的延迟线，建议保持默认NONE。

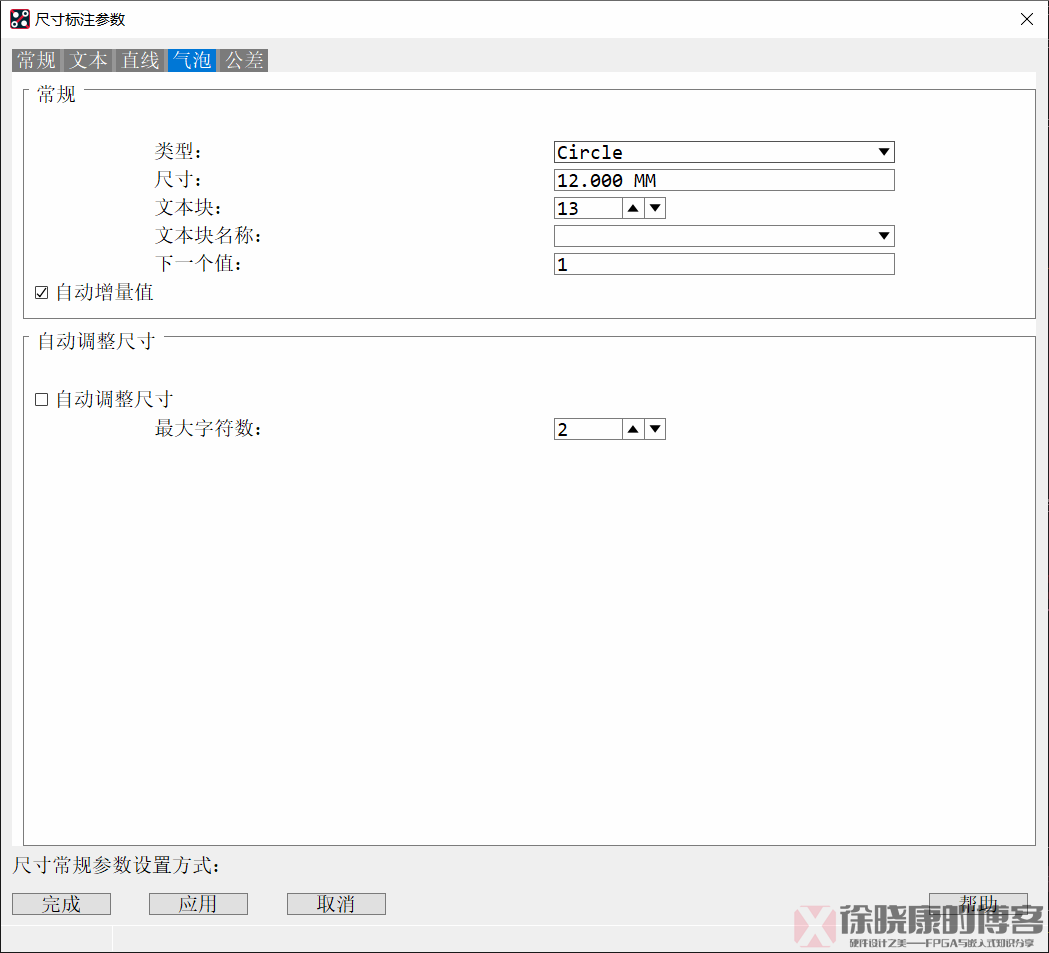

2.2.1 尺寸标注参数——气泡

可设置气泡类型，默认圆形，可选正方形，长方形，椭圆形等。

可设置气泡中的文本大小与数值。

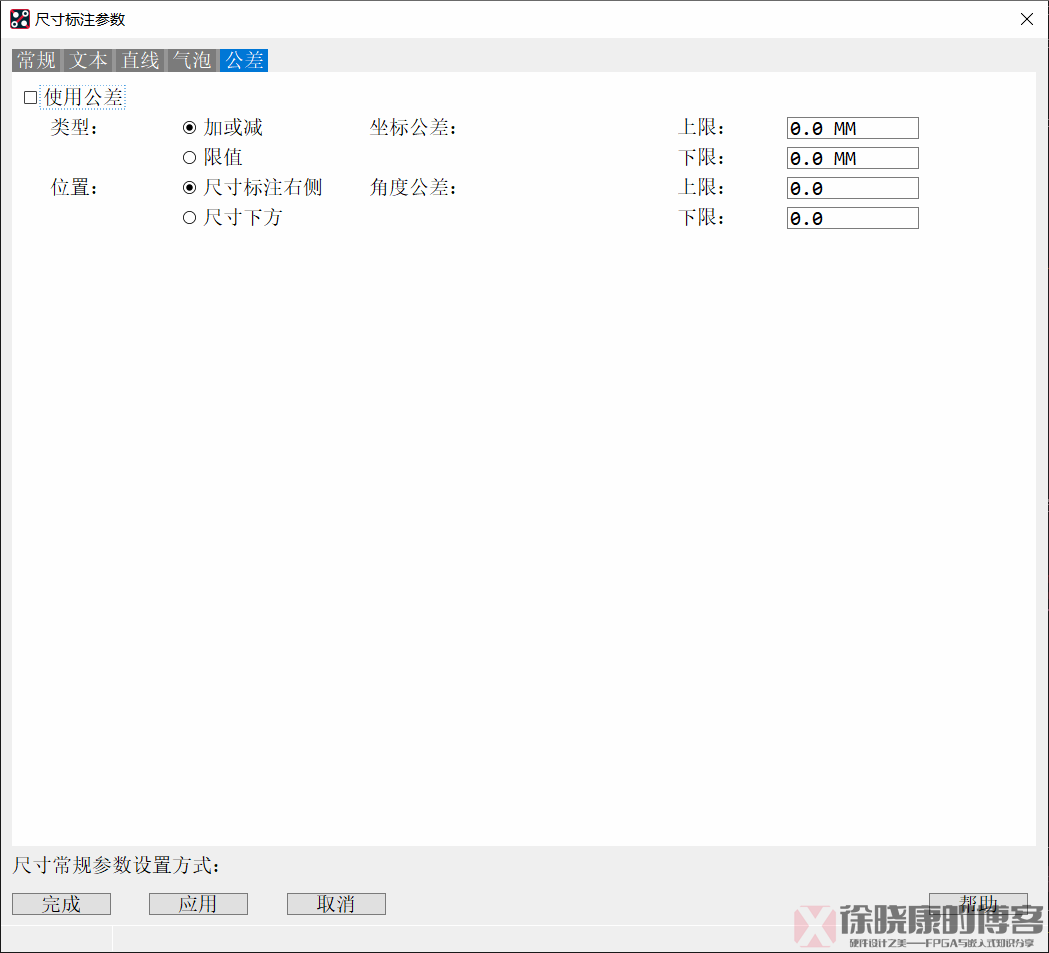

2.2.1 尺寸标注参数——公差

默认不勾选，可按需勾选。

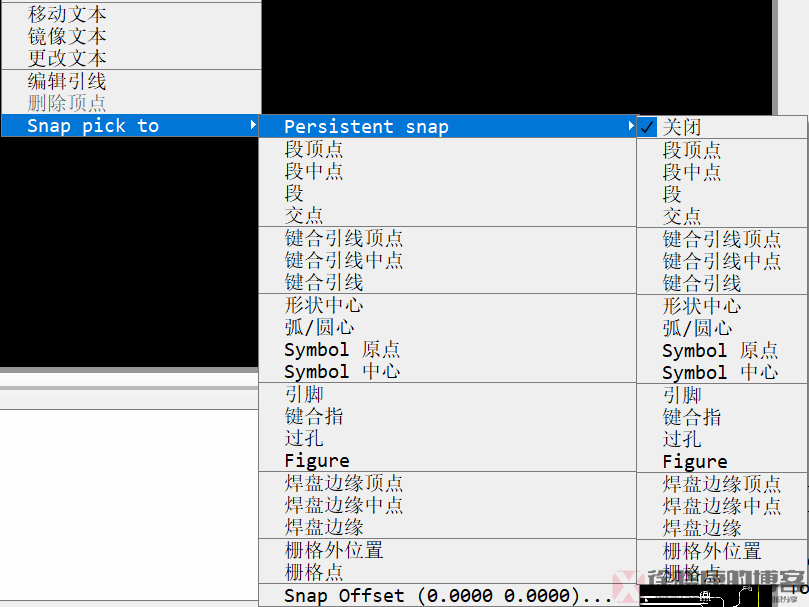

3.1 使用Snap pick to选点

在点选位置的时候，不建议直接点，而是借助右键菜单中的Snap pick to，它可选自动选中当前位置的段顶点、段中点、Symbol中心、引脚、过孔等，比手工点选要更加精确。

可根据需要开启或关闭Persistent snap，意为永久自动选中。

3.2 尺寸带单位mm

Allegro无法通过设置去使尺寸默认带上单位，而是采用的类似C语言格式化 字符串  的形式，具体步骤：

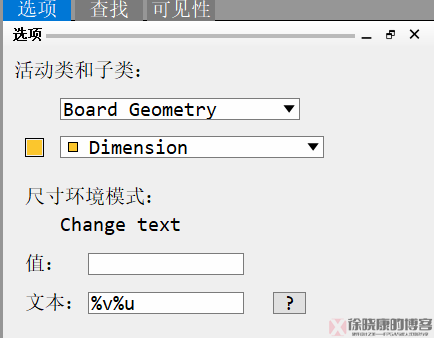

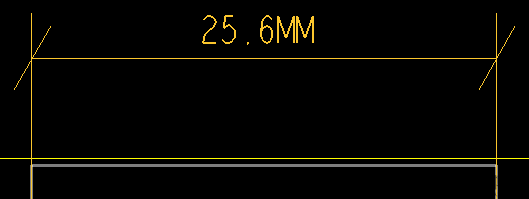

->  ->  ->  -> ， 效果如下：

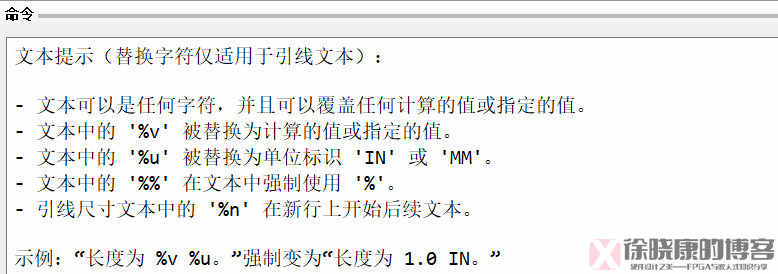

点击上图文本框右侧的问号？，在命令窗口会显示文本框支持的语法与对应的效果，如下：

常用的就是%v%u，表示数值+单位。

3.2 导出带尺寸的PDF与DXF

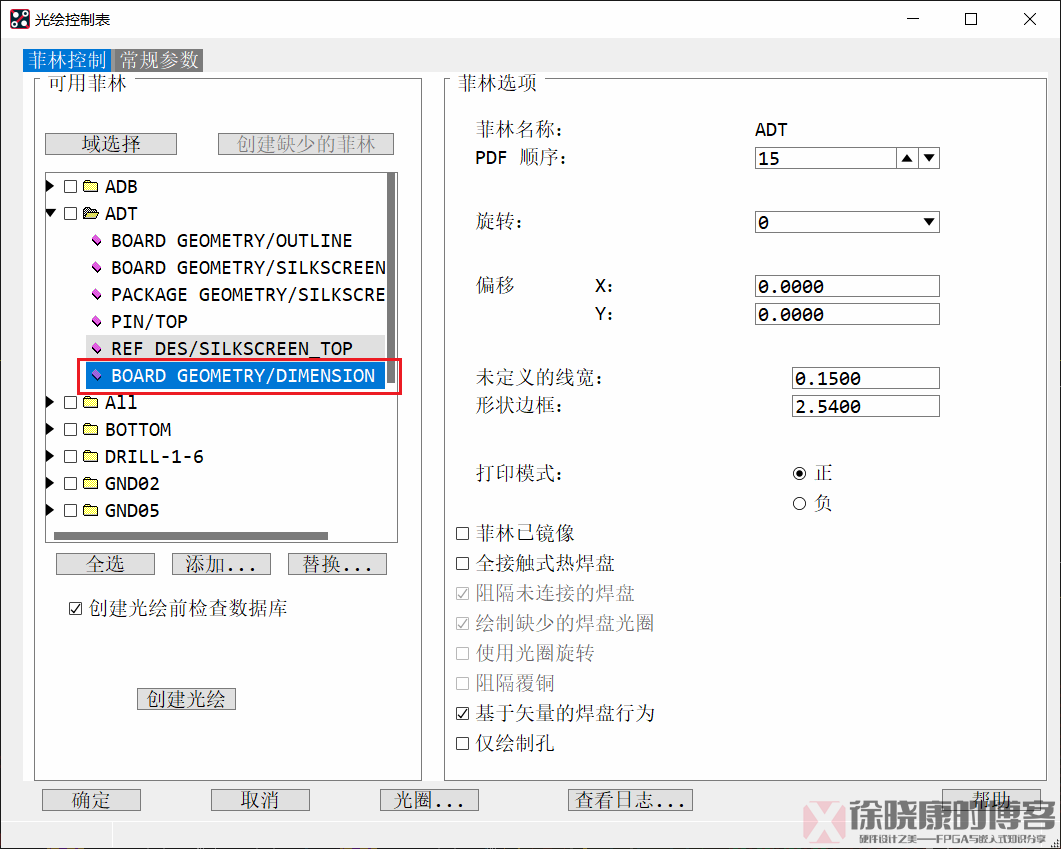

一般来说，尺寸都显示在板顶层，所以只需要将尺寸所在层加入到装配顶层菲林中即可，如下图所示，将BOARD GEOMETRY/DIMENSION加入到ADT中，无需点击创建 光  绘，直接确定即可。

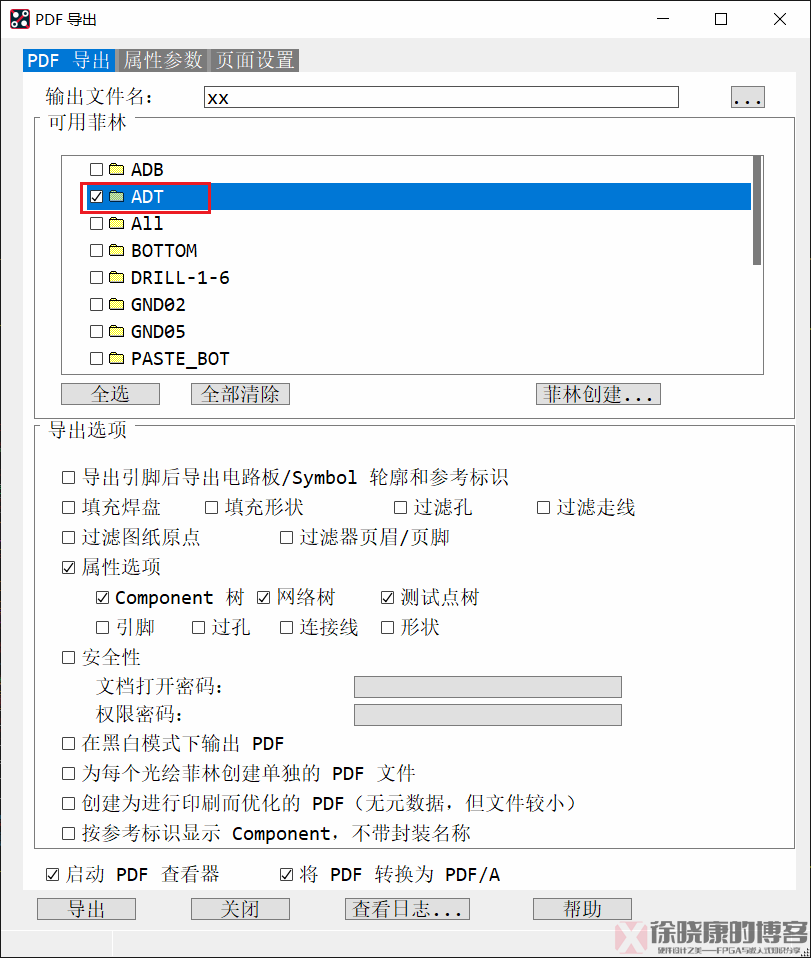

然后，文件 -> 导出 -> PDF -> 勾选ADT -> 确定。

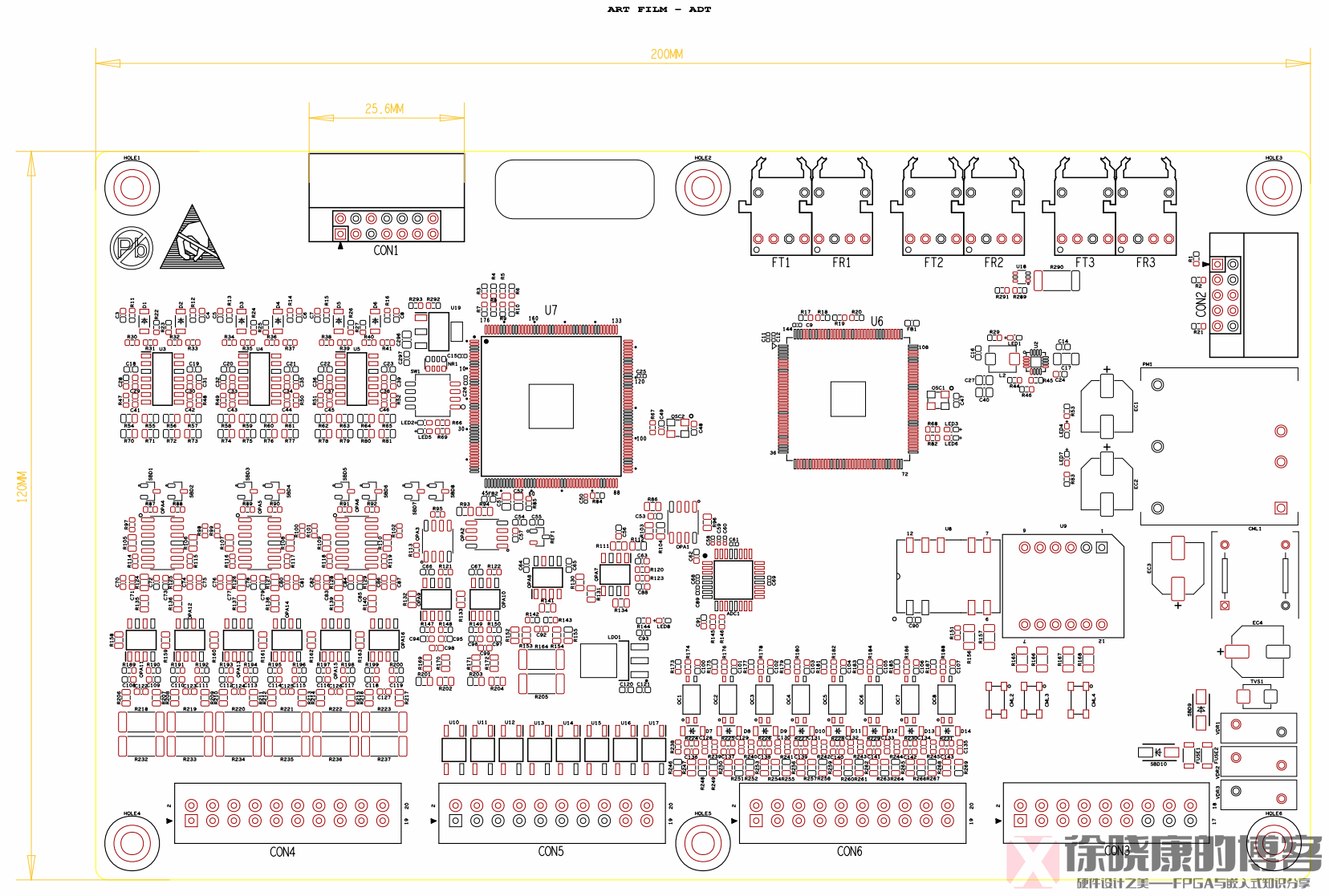

PDF如下图所示：

导出带尺寸的DXF同理，将BOARD GEOMETRY/DIMENSION层映射导出即可。
