Allegro中板框尺寸标注

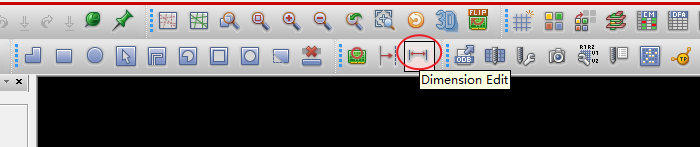

1， 点击“Dimension Environment”，如下图。  （或者 工具栏  manufacture->Dimension Environment）

然后鼠标右键，选择Linear Dimension

然后点击板子的边框（Board Geometry/ Outline  ），并向上拖动，就会显示此边的Linear Dimension，

如果不显示，需要设置 Board Geometry/Dimension的颜色

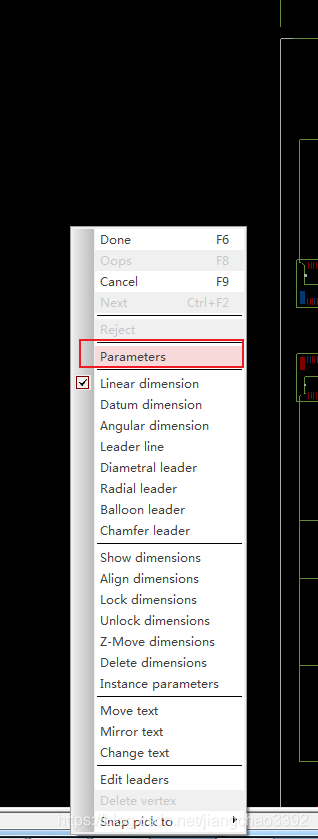

在Dimension Environment中，右击，可以选择“Parameters”来改变现实单位，以及还有很多的删除、修改功能。

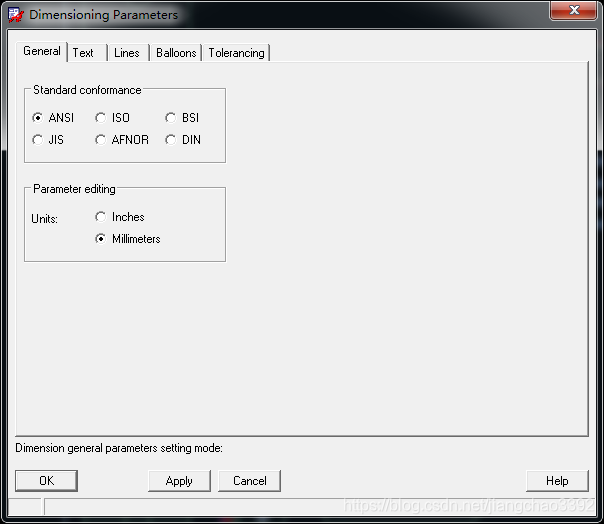

设置单位为 inch 或 mm：

记得点击“ apply  ”

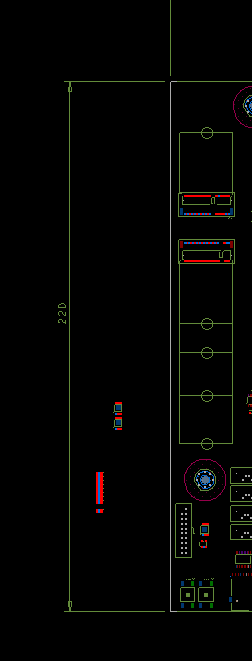

绘制好的样子：

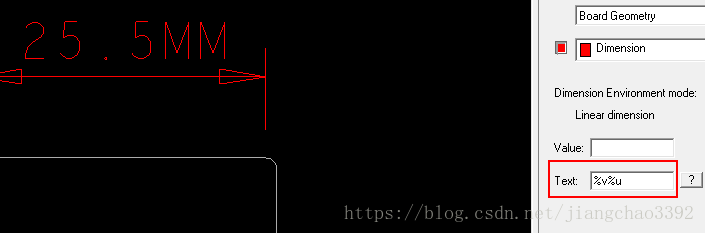

技巧，给标注的尺寸，添加单位： 例如mm

标注显示单位：

allegro的尺寸标注是默认不显示单位的，选择标注尺寸命令的时候在 option—text 中填写%v%u 即可

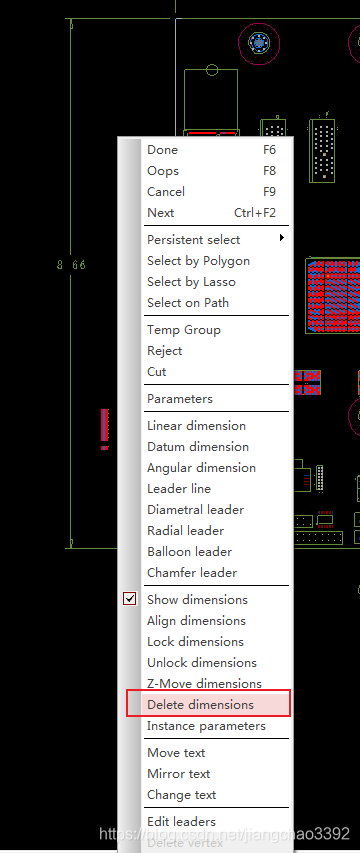

删除尺寸标注 操作方法：

添加孔径表格的方式：Manufacture->NC->Drill Legend然后一路ok
