每次打开allegro，根据自己需要选择new一个：
steup--change drawing origin,改变原点位置。
封装（package symbol)：.dra 需要设置好pad路径以便导入焊盘 .pad
板子（board）： .brd
在outline中画板子外形，
图为新建brd后的默认，其中要把线宽进行修改

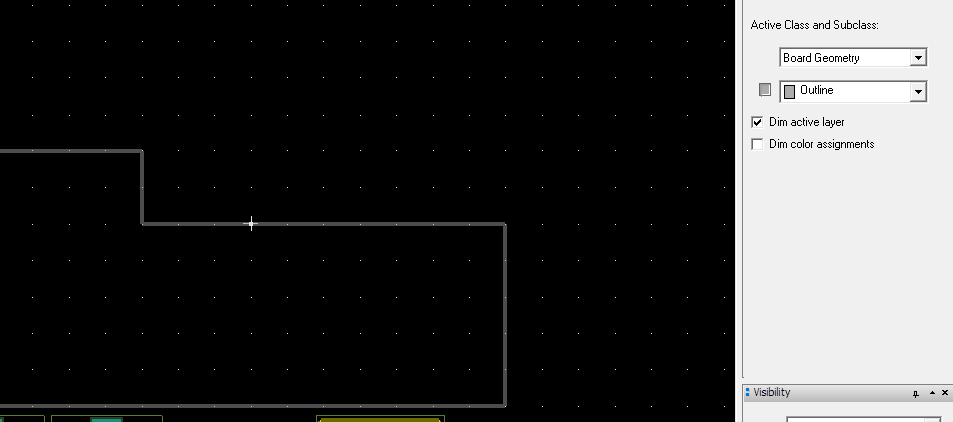

绘制了一个异形板，可以直接通用在 命令 栏输入x 0 0 ix iy等参数进行精准定位画图。

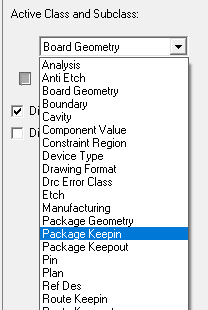

可以直接在class中选择keepin keepout
在routekeepin画可以布线的地方，
packagekeepin画可以放器件的地方，
这一步可以使用ZCOPY，进行防缩。

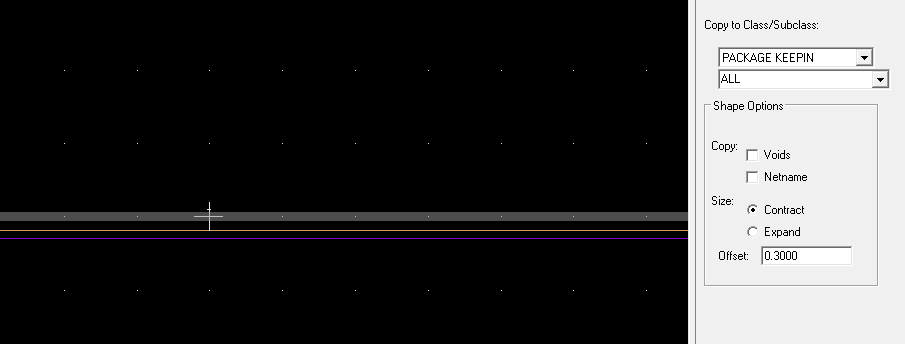

此图为使用ZCOPY进行packagekeepin绘制。
ZCOPY绘制的routekeepin
步骤：选择edit---zcopy，然后在co
