Allegro生成丝印操作

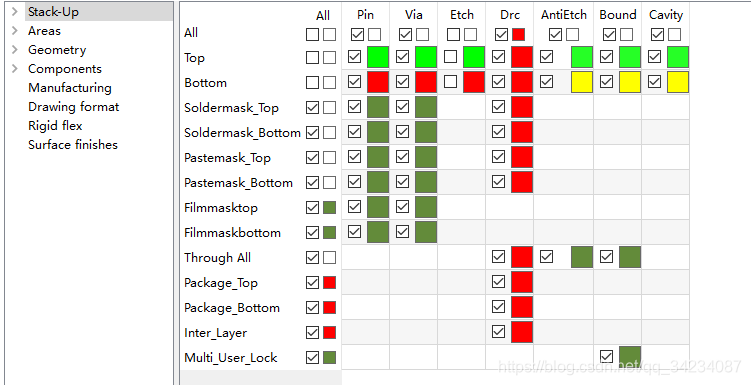

1、 setup -colors -stack up，将Etch层全部关掉

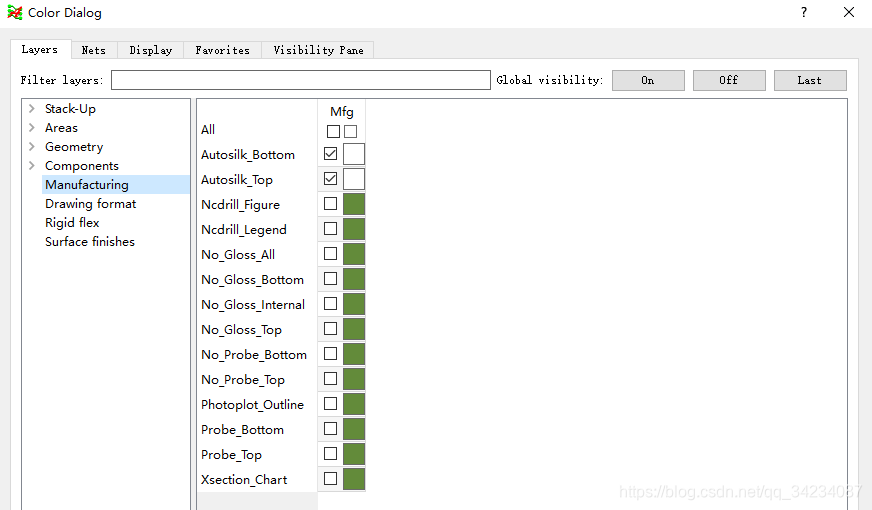

2、setup-colors -manufacturing，设置成只显示autosilk buttom和autosilk top。颜色我设置为白色，大家各凭喜好

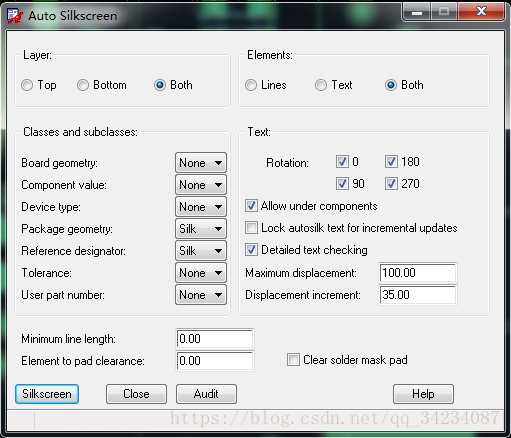

3、manufacture-silkscreen

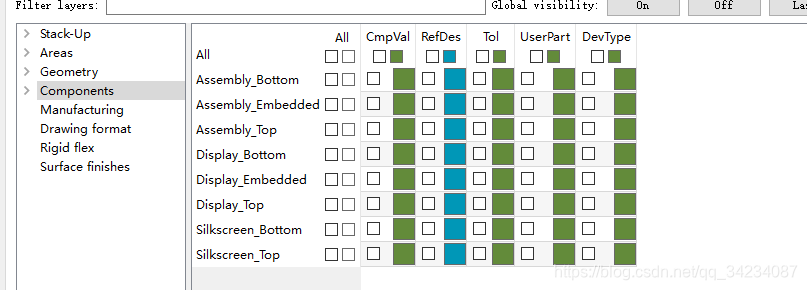

生成丝印后，setup-colors，将components下的refdes全都关掉。剩下的就全是丝印层了

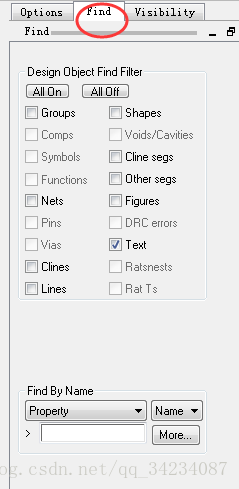

4、edit-change objects，在右边的find中只选择Texts

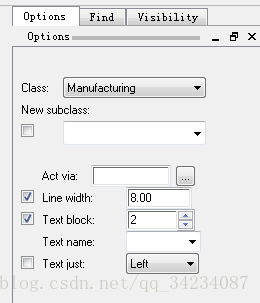

切换到option中，设置class为manufacturing，subclass为空，设置文字的线宽，大小（设置为2有点小，可以设置为3），再圈中整个 电路 板，电路板的丝印就全部改变了

5、setup-colors -manufacturing，设置成只显示autosilk top。先进行顶层的丝印 设计 。

6添加自定义文字：add-texts，class选择manufacturing，subclass选择autosilk buttom或者autosilk top，如果是autosilk buttom勾选mirror，设置文字大小和线宽，添加即可
