1.修改单位： setup -design parameters，在design选项卡,user units右方下拉框中选择mils 然后点击OK
2.修改网格参数：在操作窗口中右键，然后选择"Quick Utilities "，接下来选择 "Grids...",在接下来的界面里就是设置移动栅格点的对话框，在Non-Etch中设置非电气属性的栅格点，Etch是设置带有电气属性的栅格点。
3.丝印显示：Display-color,将board geometry和 components项中的丝印关闭，只打开package geometry中的丝印
4.平面 分割 ：首先需要绘制Anti etch线，点击

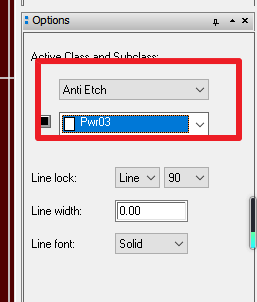

图标然后在option面板中选择Anti Etch 类 型，进行绘制后在进行灌铜处理即可。
