多页原理图绘制：简洁明了的方法与步骤

随着电路的日益复杂，电路的设计方法也是趋向层次化结构。

1.设计者可以先分别绘制及处理还每个子电路。

2.待相关的子电路完成后，再将它们组合起来继续处理。

3.最后，完成完整电路图。

多页原理图绘制方法：

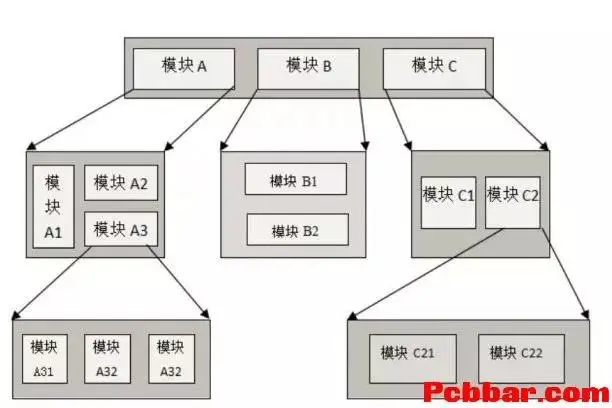

采用垂直分割，而此处的模块也可能是由几个更基础的模块构成，一路延续下去，就形成金字塔型的层次化结构。如下图：

在AltiumDesigner里面的形式如下图：

在AltiumDesigner里面的形式如下图：

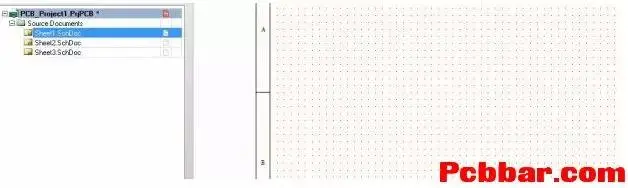

Sheet2和Sheet3就是Sheet1的子原理图了，或者说是Sheet1中的一个模块了，那么如何实现这种效果呢，接下来就来演示一下： 首先，当然要建立几张原理图，一张主图例如Sheet1，以及若干子图或者说是模块电路如Sheet2和Sheet3，如下图：

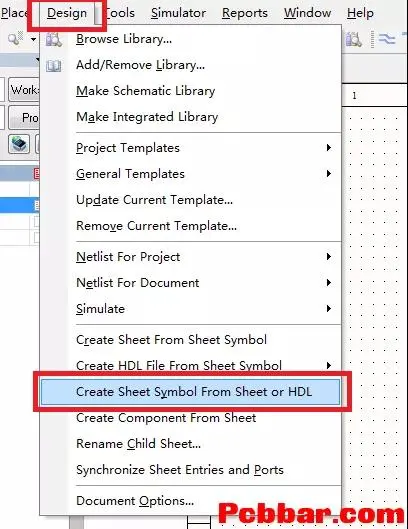

然后，在主图，例如Sheet1中点击菜单栏Designe->Create Sheet Symbol From Sheet or HDL

为了帖子防沉，请点击回复帖子查看更多内容

然后会弹出对话框，选择你要生成原理图模块的图纸，例如Sheet2或者Sheet3，如下图；

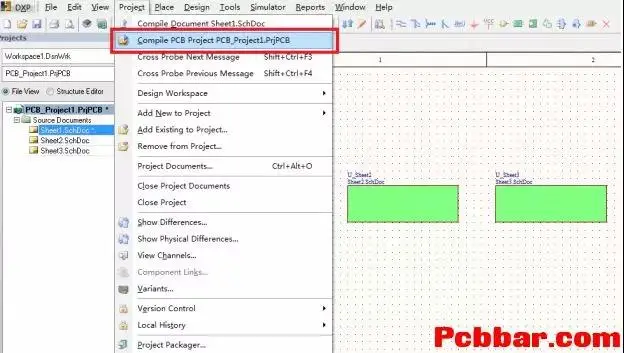

最后，也是最重要的，一般网上就说到上面的步骤就结束了，如果这样结束就看不到，类似图二的效果，起码不能立马看到，最后一定要点击菜单Project->Compile PCB Project，如下图：
