多层线路PDF输出：简单明了的操作指南

多层线路输出方便于那些不熟悉Altium Designer的工程师检查PCB线路之用，可以一层一层地单独输出，设置操作方式类似于装配图的输出方式。

（1）同样执行PDF输出设置向导，至关键设置项，在输出栏目条上单击鼠标右键，输出层的添加如图11-34所示，单击“Insert Printout”选项，插入需要输出的层，然后重复操作。

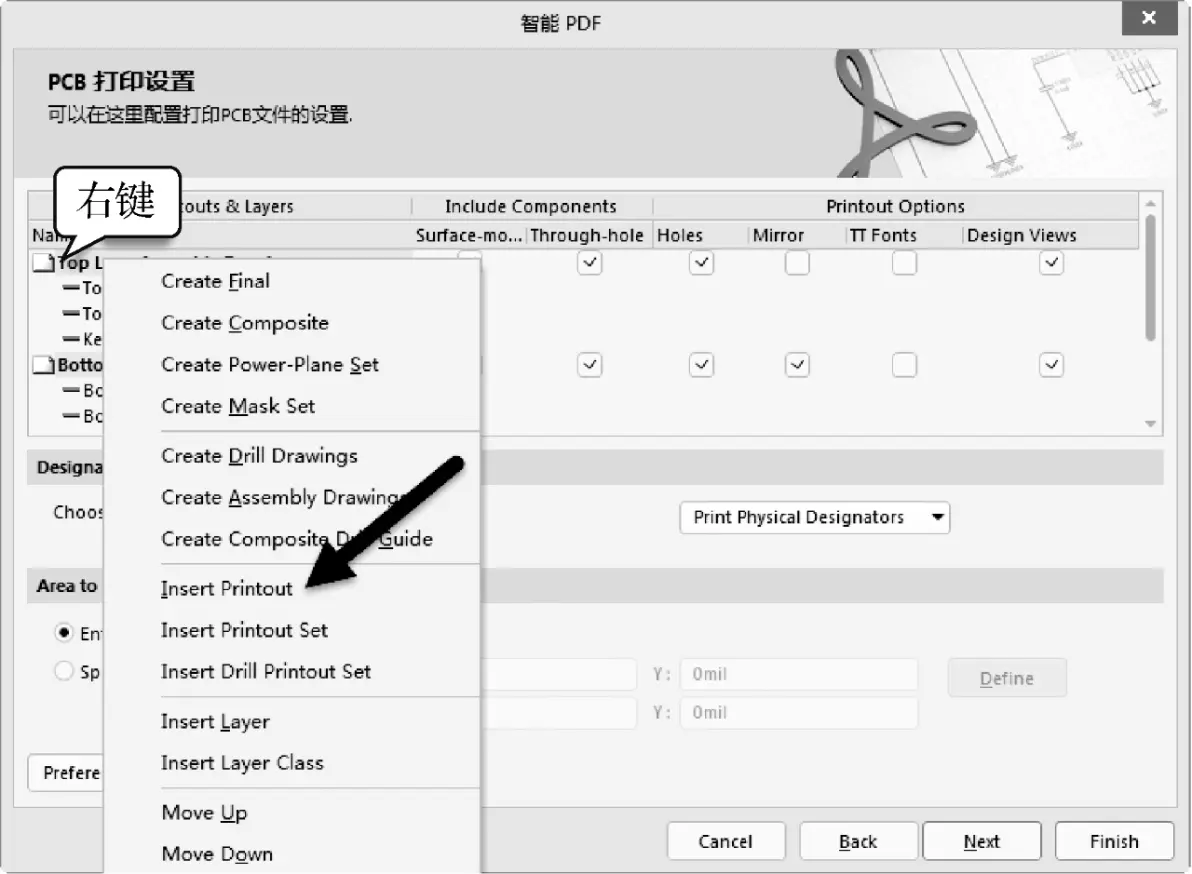

图11-34  输出层的添加

（2）双击输出栏目条，对输出属性进行设置，单击“添加”“删除”等按钮进行相关输出层的添加、删除等操作，如图11-35所示。同样，底层勾选“Mirror”选项。每一个栏目条对应一层即可，不需要添加其他东西。

图11-35  输出的层属性添加

（3）设置输出颜色，选择“颜色”（彩色），单击“Finish”按钮，完成多层线路的PDF文件输出，其效果图如图11-36所示。

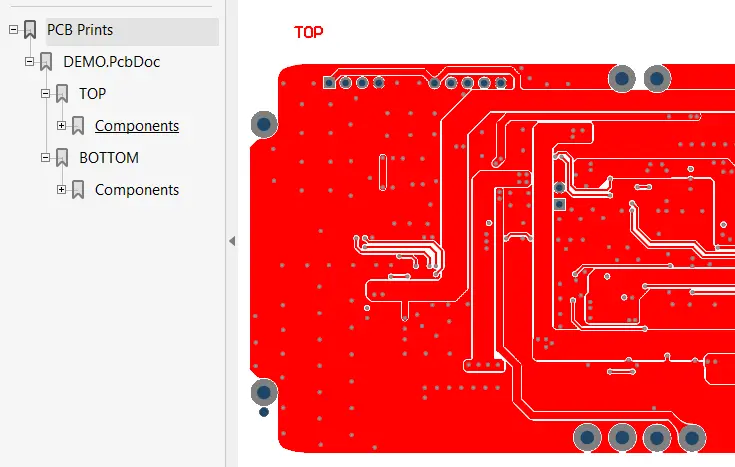

图11-36  多层线路的PDF文件输出效果图
