网表也称网络表，顾名思义，就是网络连接和联系的表示，其内容主要是电路图中各个元件类型、封装信息、连接流水序号等数据信息。在使用Altium Designer进行PCB设计时，可以通过导入网络连接关系进行PCB的导入。当今几大主流PCB设计软件都支持Altium Designer格式网表导出，这也极大地提高了Altium Designer对其他类设计软件的兼容性，如图8-10所示。

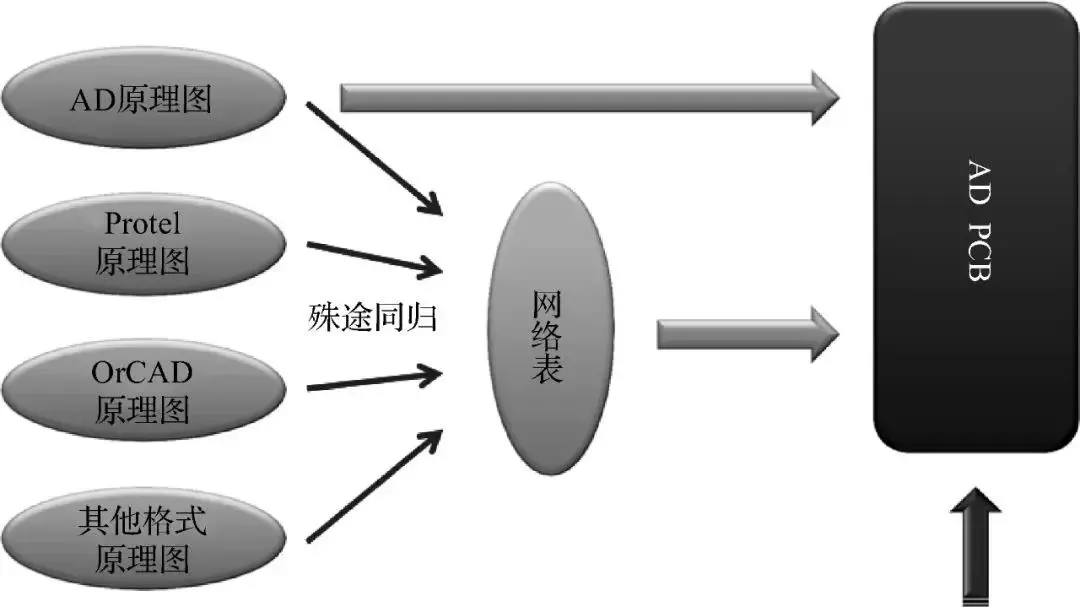

图8-10 PCB的网表导入方法—殊途同归
Protel网表的生成

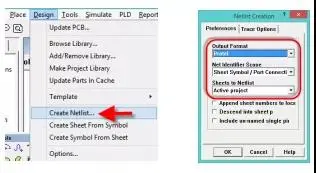

（1）用Protel打开原理图，在原理图界面执行菜单命令“Design-Create Netlist...”，如图8-11所示，选择输出“Protel”的网表格式，并选择应用范围“Active project”，单击“OK”按钮，即可进行网表输出。
（2）在输出的网表上单击鼠标右键，选择“Export...”命令，可以对产生的网表设置路径查找，如图8-12所示。
图8-11 Protel网表输出
图8-12 网表的导出
Altium网表的生成
（1）在整个工程下，执行菜单命令“设计-工程的网络表-Protel”，如图8-13所示，这个时候会在Generated文件目录下生成一个包含整个工程的网表。
（2）单击鼠标右键，选择“浏览”命令，寻到所在路径，可以单独调用该网表，如图8-14所示。
图8-13 网表的生成
图8-14 网表的查找
扩展知识：由OrCAD原理图生成Altium网表

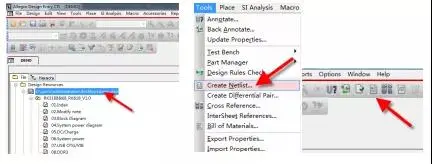

（1）用Allegro Design Entry CIS软件打开OrCAD版本的原理图，如图8-15中左图所示，一定要先选中主结构的原理图页。
（2）执行菜单命令“Tools-Create Netlist...”或者工具栏中的图标命令，如图8-15中右图所示，准备对网表输出进行设置。

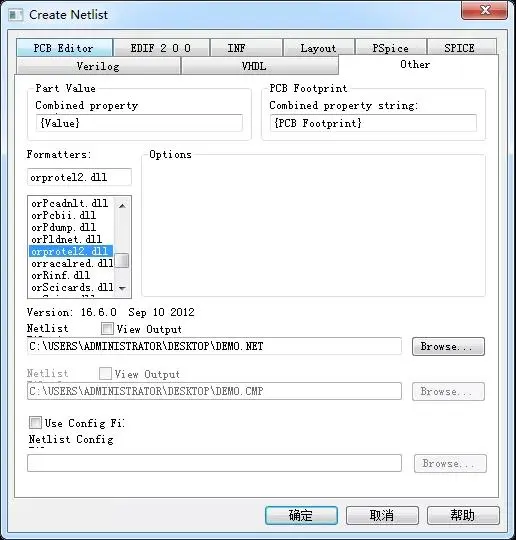

（3）执行完第（2）步操作后，会进入如图8-16所示的网表输出设置对话框。
图8-15 选中原理图并执行命令
图8-16 网表输出设置
① 选择“Other”选项卡。
②“Part Value”处输入“{Value}”， “PCB Footprint”处输入“{PCB Footprint}” 。
③ “Formatters”处选择输出网表格式，这里选择“orprotel2.dll”格式。
④ 设置好输出路径，单击“确定”按钮，网表创建完成。
