   这节课我们来讲解一下：altium designer 原理图  生成pcb

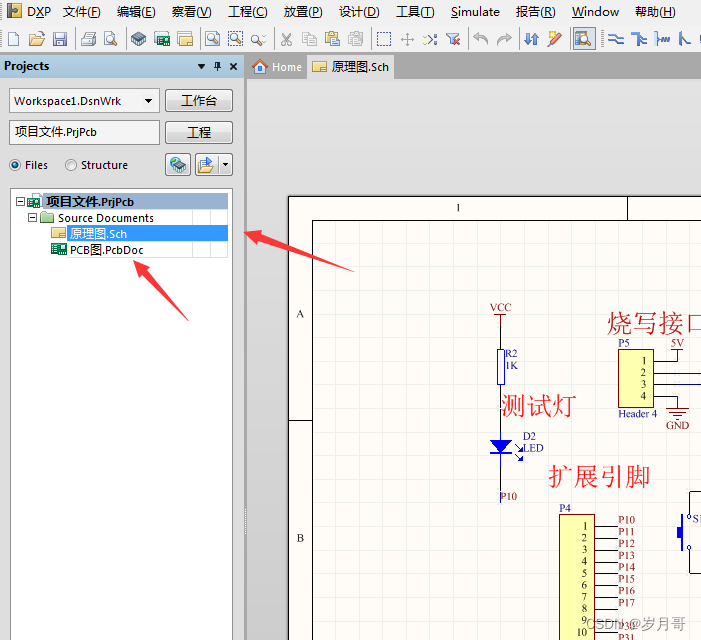

   我们首先用AD软件打开 项目  文件，并且项目文件里面包含有，原理图和PCB文件

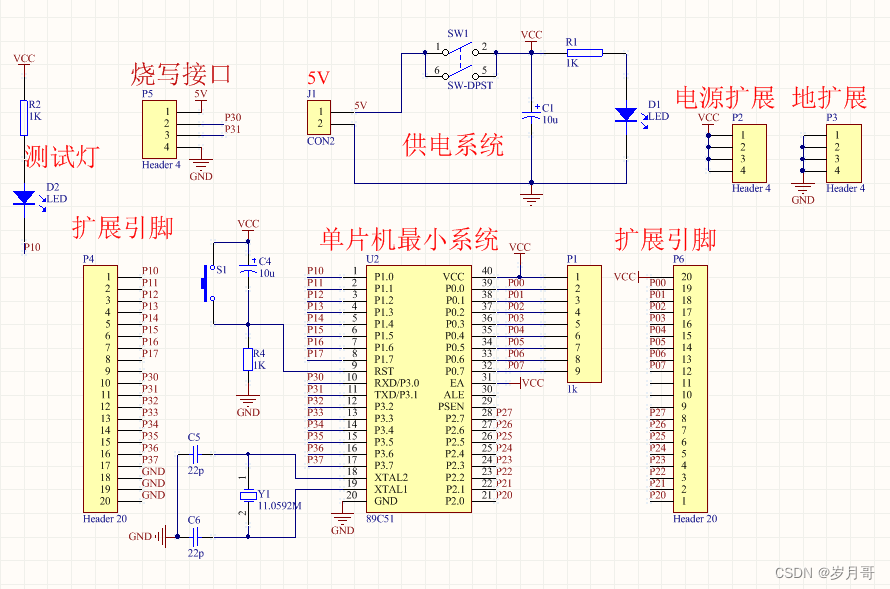

   当原理图画好之后

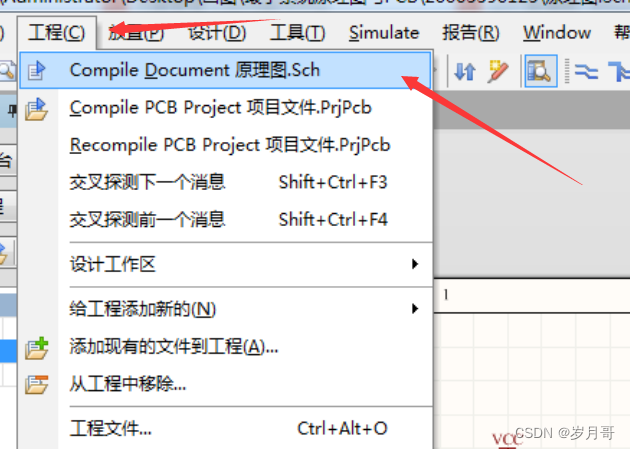

   我们点工程，点compile document，编译一下原理图有没有错误。

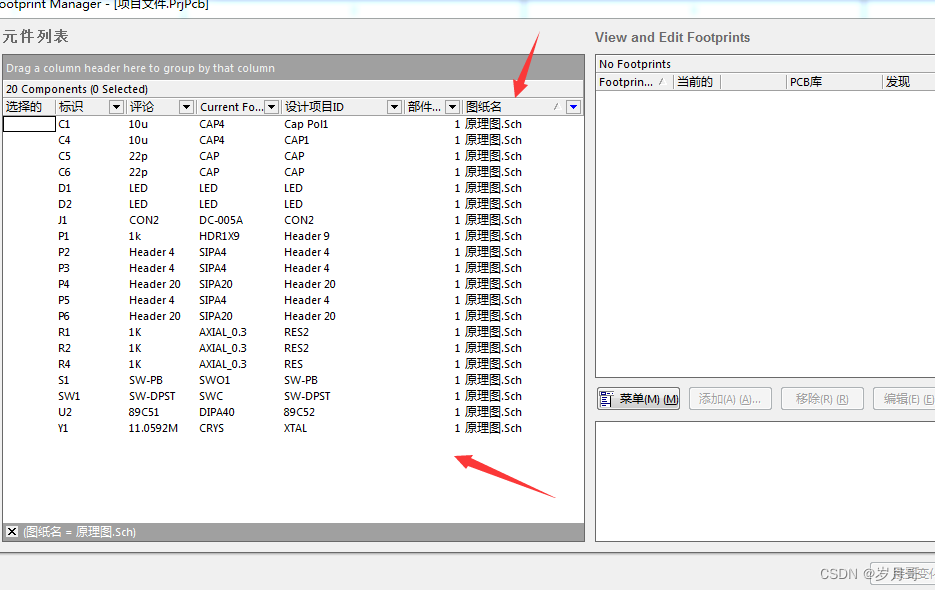

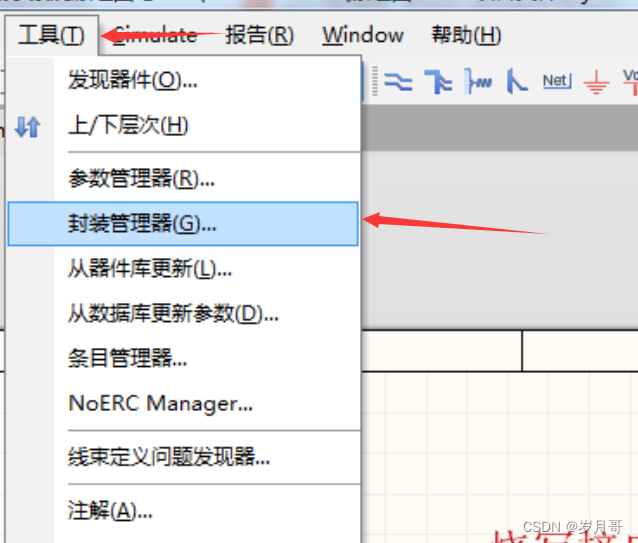

   编译没有错误之后，我们点：工具，封装管理器，为原理图器件添加封装。

   .

   .

   然后点右边的图纸名，选择我们的原理图名字，弹出器件列表之后，我们为这些器件，添加对应的封装就可以了。

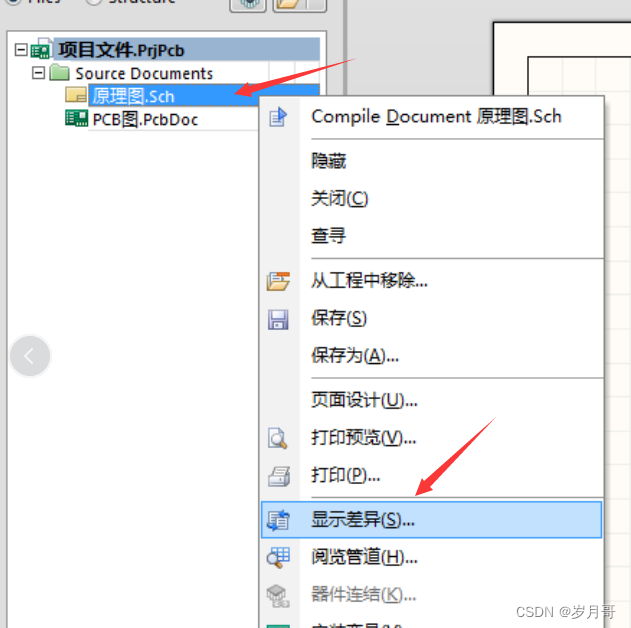

   添加好封装之后，我们鼠标右击原理图，点显示差异



   .

   .

   .

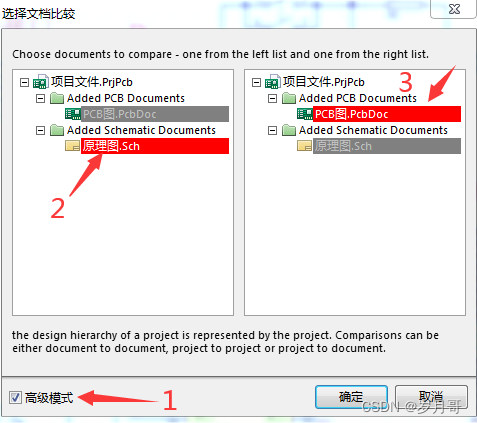

   弹出窗口之后，我们按照顺序

   1 把高级模式勾上

   2 选择原理图

   3 选择PCB


   红色就是选择项

   都选中之后，点确定

   .

   .

   .

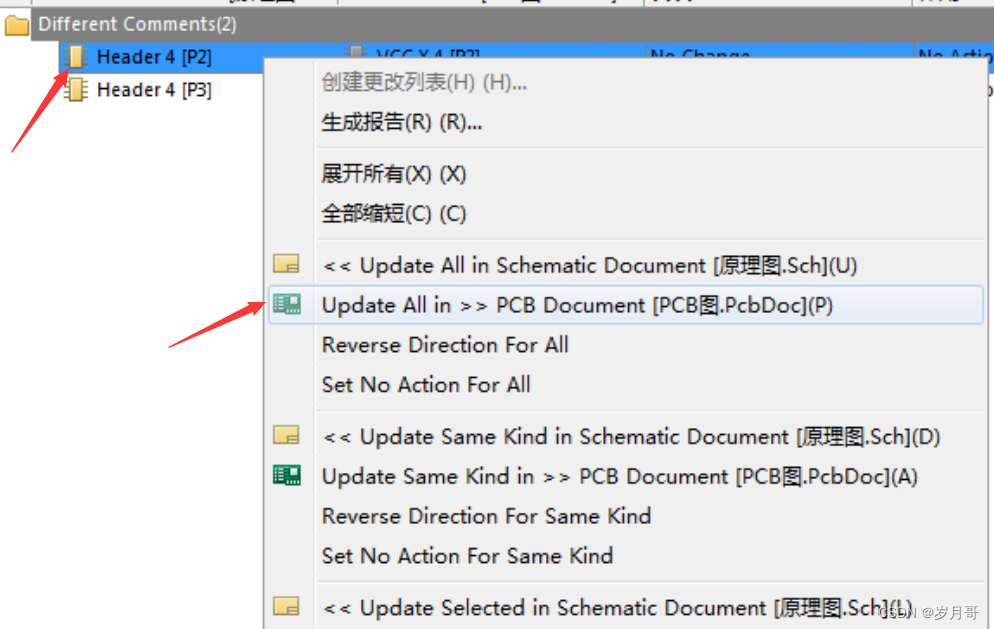

   又会弹出一个新的窗口，在窗口中，随意选择一个器件，进行鼠标右击，然后点update all in PCB




   .

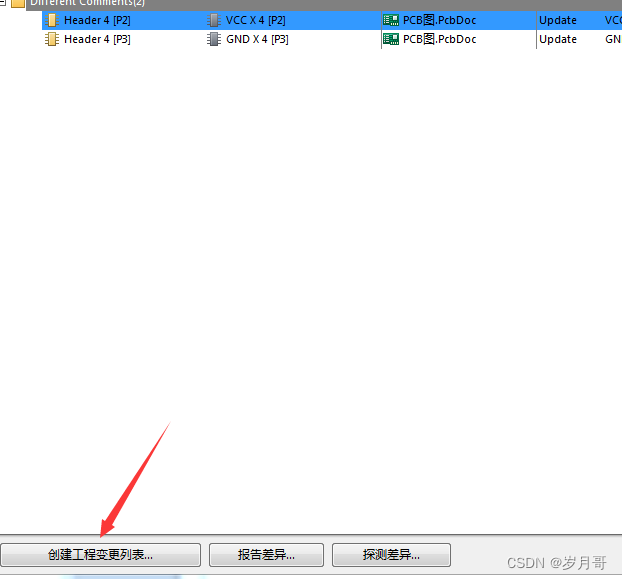

   然后点下方的：创建工程变更列表

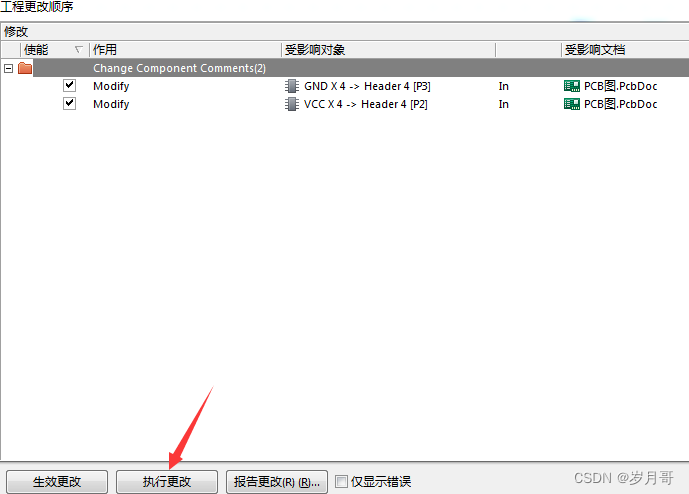

   再点执行更改

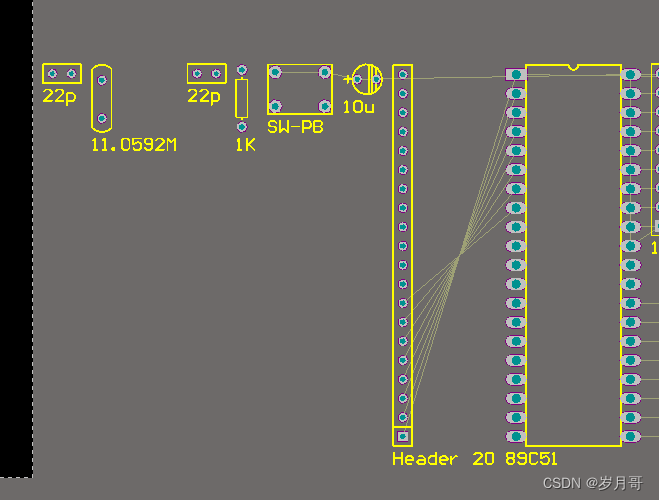

   就可以把器件，导出PCB了





   altium designer原理图生成pcb，就是这么简单
