Catia零件模型切割曲面操作指南

CATIA设计零件的时候，想要切割曲面是与零件相交的面，分为两种情况，一种是曲面完全穿过零件实体，另一种则比较复杂，需要先把曲面延伸到能完全穿过零件才能进行切割，下面我们就来看看这两种情况的解决办法。

CATIA V5-V6R2016 64位 中文特别版(附破解文件+安装教程)

• 类型：3D制作类
• 大小：4.18GB
• 语言：简体中文
• 时间：2017-06-14

查看详情

第一种情况：曲面完全穿过零件实体

1、当完全穿过零件实体时，直接进入到零件设计模块中，使用“基于曲面的特征”中的“切割”命令就能完成切割了。

2、使用“切割”命令时，箭头指向的那一侧实体将被保留，另一侧的实体将被切割掉。

3、切割后的零件几何体如下图所示。

第二种情况:

如果遇到没有完全穿过零件实体的情况又该怎么办呢？这时候就要用到工具栏“操作”中的“外插延伸”命令了。

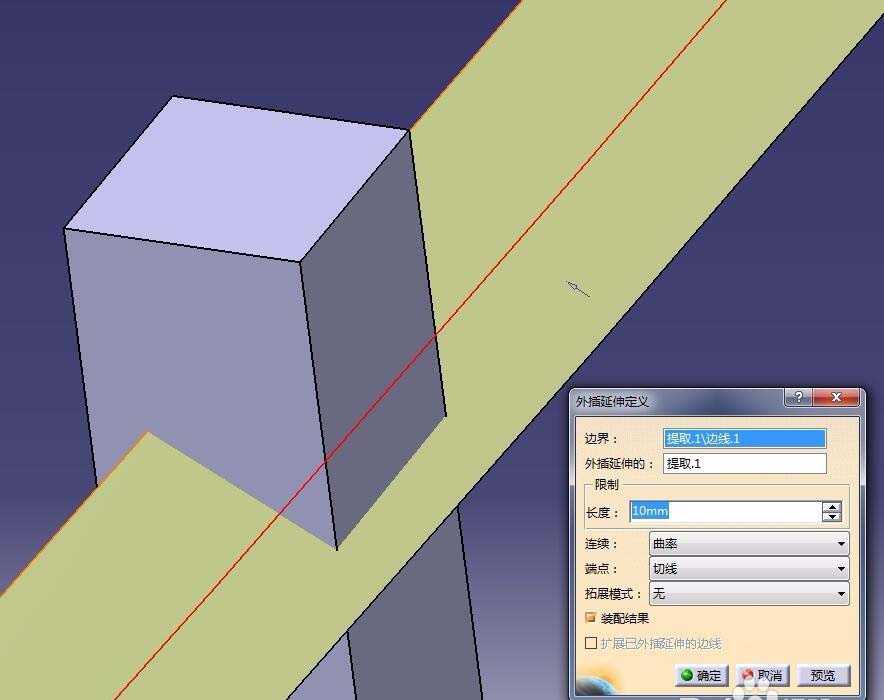

1、选择所要延伸的边，点击“外插延伸”命令，选择所要延伸的面，外插延伸定义中“连续”选择“曲率”，长度适当即可。

2、如图所示，两边延伸后切割曲面完全穿过零件几何体了。

3、这时候就可以按照前面步骤中的利用”切割”命令来进行切零件几何体了。如图所示是切好后的零件。

以上就是CATIA切割型面的教程，希望大家喜欢，请继续关注脚本之家。
