CATIA零件设计：封闭曲面构造

封闭曲面命令，非常简单，就是将封闭的曲面进行填充，得到实体特征。

做了一个封闭的曲面如下。

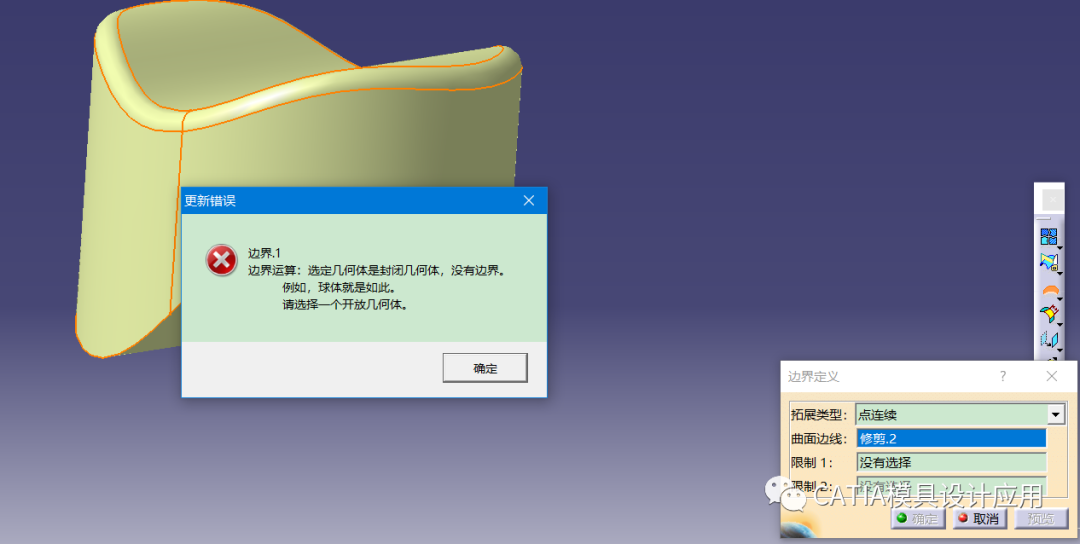

为了确认曲面没有缝隙，可以通过提取边界命令，进行检查。提示的结果是没有边界，说明曲面是封闭的，没有缝隙的。

启动封闭曲面命令，选择这个曲面为要封闭的对象。

确认后得到如下效果

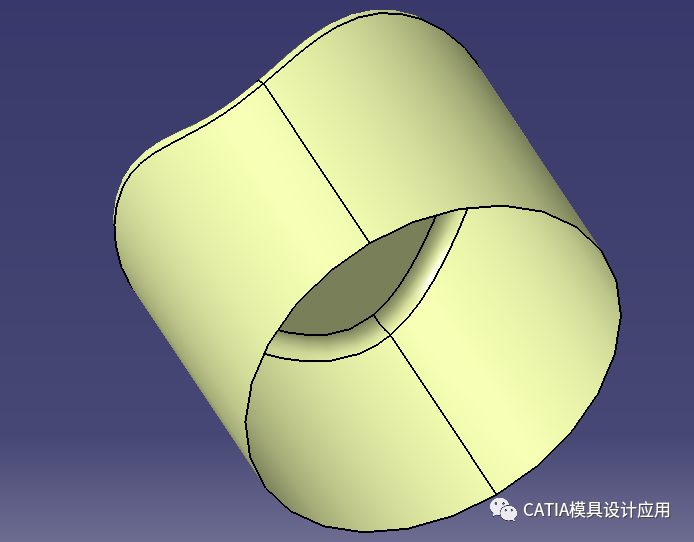

我们将曲面的底面去掉，得到一个不封闭的曲面。

我们启动封闭曲面命令，发现系统更新错误。系统提示我们的开口不平。那么如果我们的开口是平的的时候，就不会报错了吗？

我们将曲面的开口改为二维平面形状。

如此就可以封闭了，效果如下。

最后总结一下，有两种曲面可以通过封闭曲面得到实体：

1 完全封闭的曲面（可以通过创成式外形设计的边界命令进行检查）

2 开口为二维平面图形的曲面（否则系统会报错）
