CATIA零件设计抽壳操作详解

盒体，抽壳，无论如何表述都不重要，本命令就是用来对实体做空腔处理的。

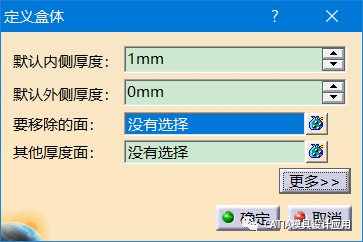

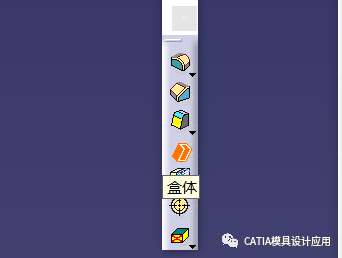

激活命令，弹出定义对话框

盒体将以实体的表面为中性面，可以定义向内和向外的厚度。移除的面，将会被彻底打开，其他厚度面，可以定义不同面的厚度不一致。

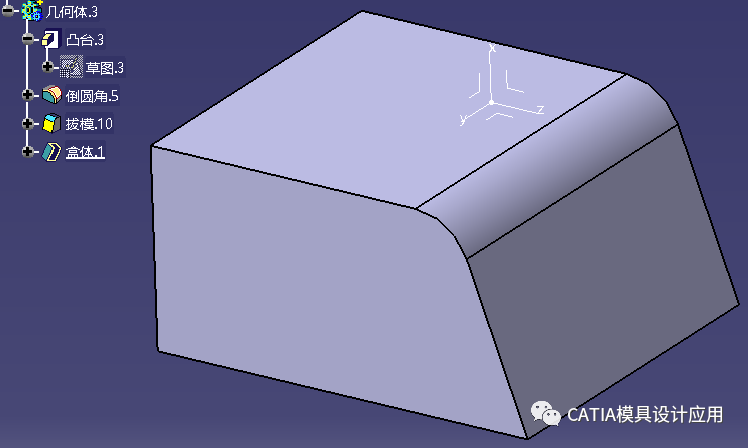

启动命令，什么都不管，直接确认，就定义了一个向内偏移壁厚为1mm的盒体，三维实体并不会看出来效果，但是几何体上已经增加了一个盒体特征。

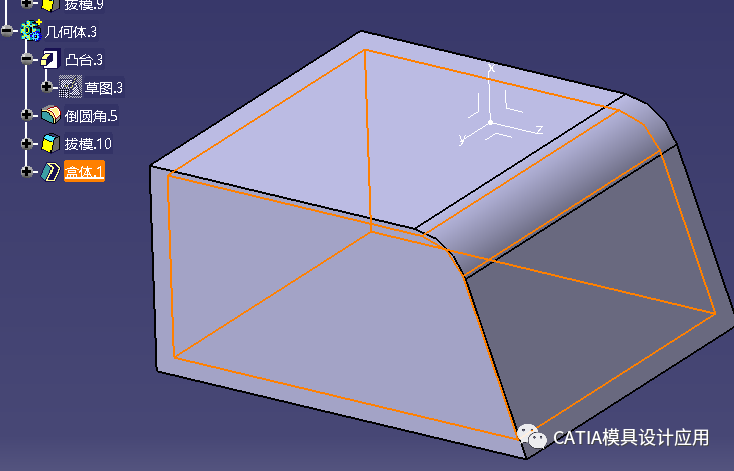

选中盒体，能够直观的看到盒体的内壁，当然你也可以对其进行剖切确认。

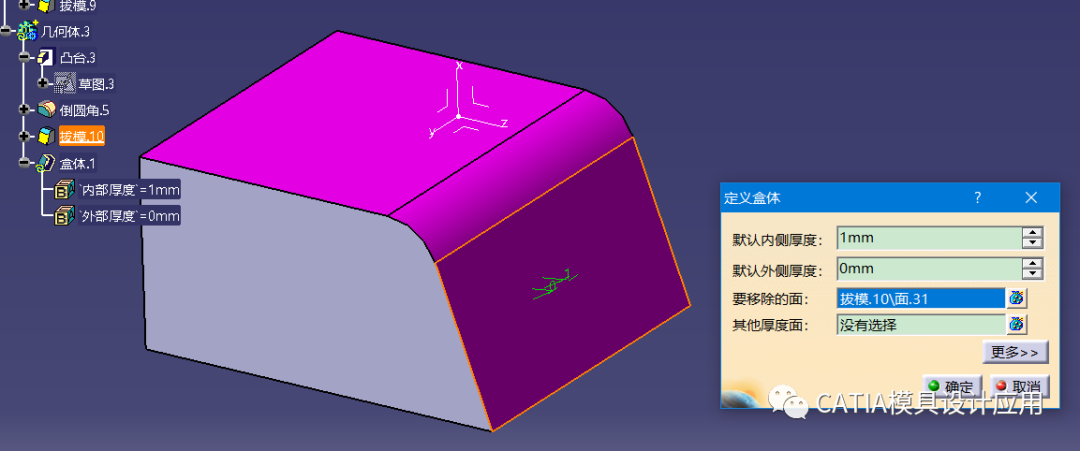

定义一个移除面，系统会自动的进行扩展，玫红色部分均会被移除。

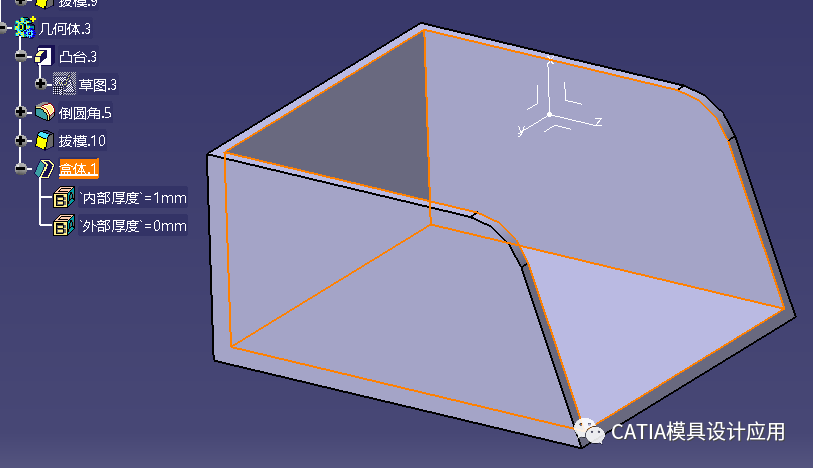

确认后效果如下。

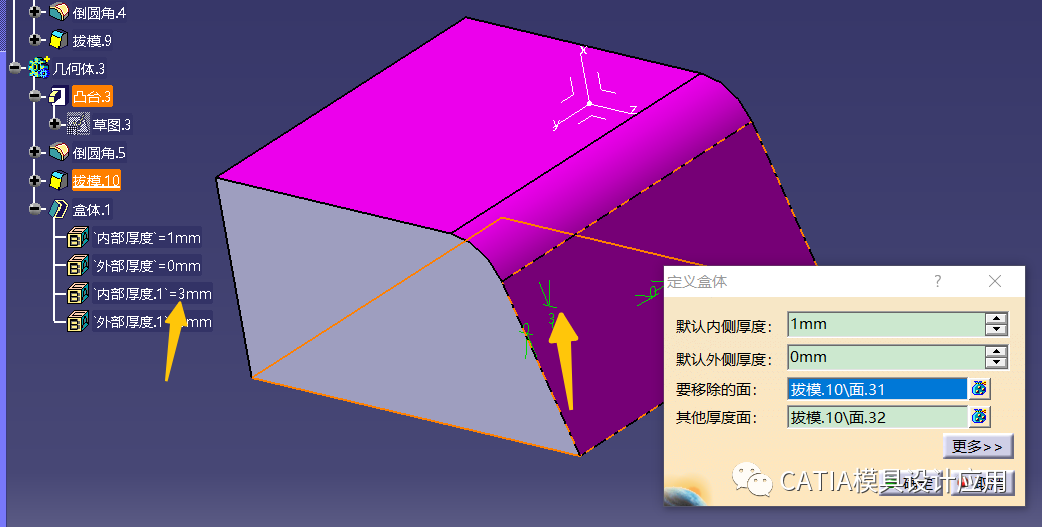

如果您希望底面厚度更厚，可以设置底面为其他厚度面。然后在树结构上或者三维图形中修改厚度数值

确认后效果如下

以上为盒体的基本应用。展开盒体的更多，可以发现可以进行光顺，这是针对实体外形比较复杂的时候，可以适当的牺牲精确度，以保证抽壳的成功率的。

抽壳一定程度上和创成式外形设计中的偏移相关命令组差不多，大家可以在学习的过程中，对比体会。

END
