CATIA基本操作指南

1.2CATIA的基本操作_哔哩哔哩_bilibili

ctrl+鼠标中键 视图放大缩小

alt+鼠标中键 视图平移

Alt + Enter = 性质

4、中键可以平移图形

中键和左键（或右键）可以实现旋转

按下中键，再按右键，放开右键，拖动鼠标，可以缩放

5、平移 ：中键

缩放 ：ctrl + 中键

旋转 ：中键 + ctrl

用鼠标指向某个封闭空心实体外表面，然后按键盘方向键，就可以选到内表面

Ctrl + Page up -------zoom in

　 Ctrl + Page down ------zoom out

　 Alt + shift + 上下左右箭头 －－－－ rotate （ X 轴，Y轴）

　 Ctrl ＋ 上下左右箭头 －－－－ pan （平移）

　 Ctrl ＋shift + 左右箭头－－－－rotate （Z轴）

　 shift＋F3 －－work on specification tree

sfift + 中键 局部放大

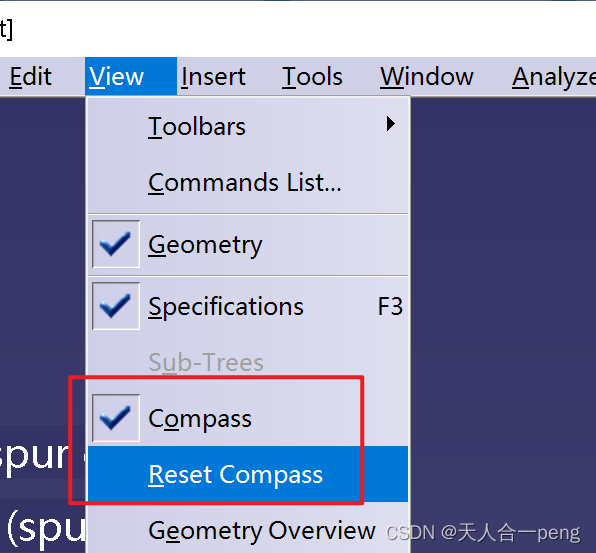

指南针可以显示或恢复到初始的位置

如果不打勾，则不显示指南针

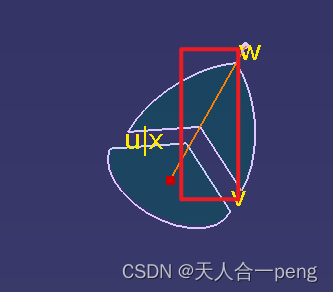

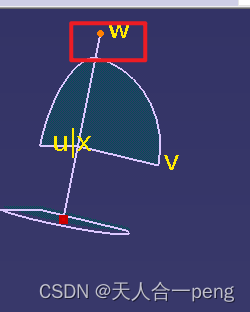

鼠标置于顶点时出现小手，长按鼠标左键可以旋转物体

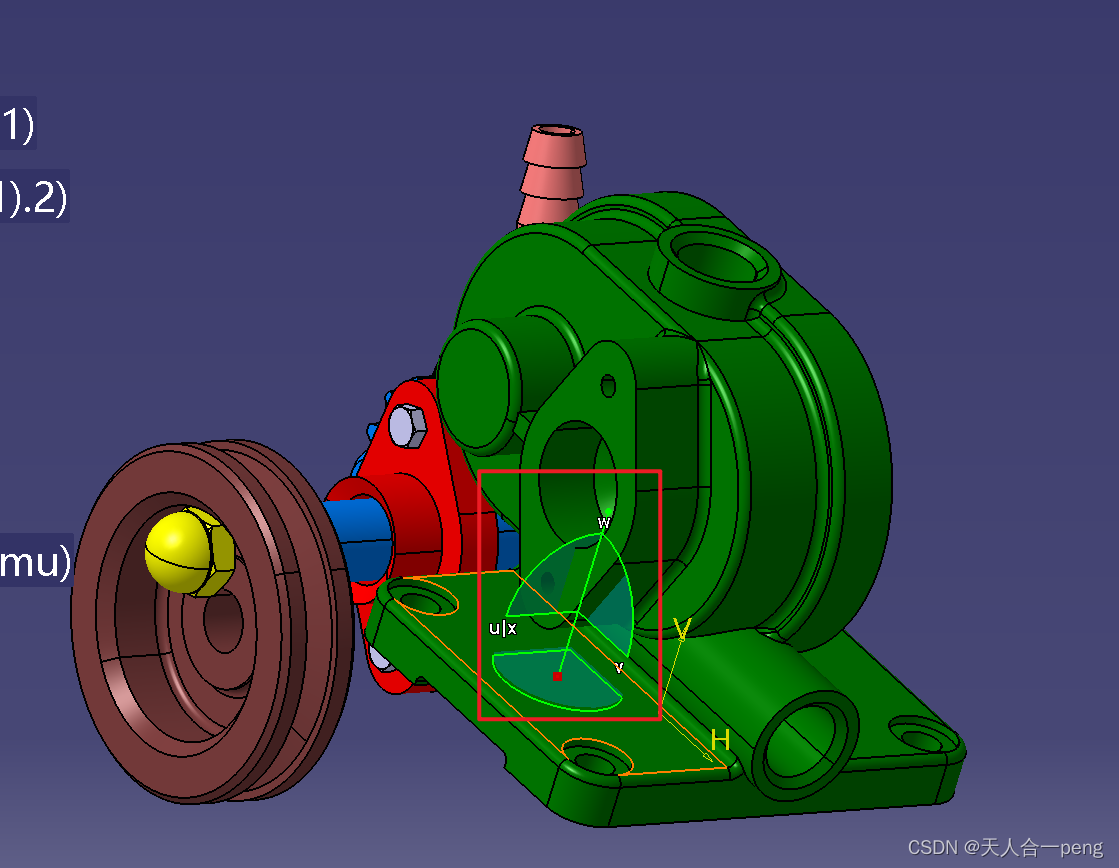

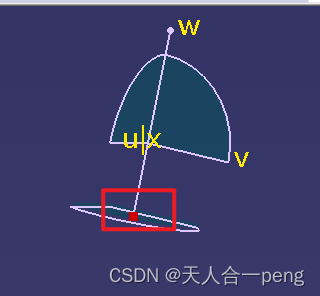

鼠标置于下面红色点时出现十字移动图标，可以移动指南针，常用将其拖动至某一个物体上，可以通过指南针放置平移物体

是绿色时可以操作

如果在空白的地方单击，指南针变为白色，就不能操作了，这时可通过再次选中操作的物体

直接将指南针从物体上拖出来时，其可能不是初始的位置

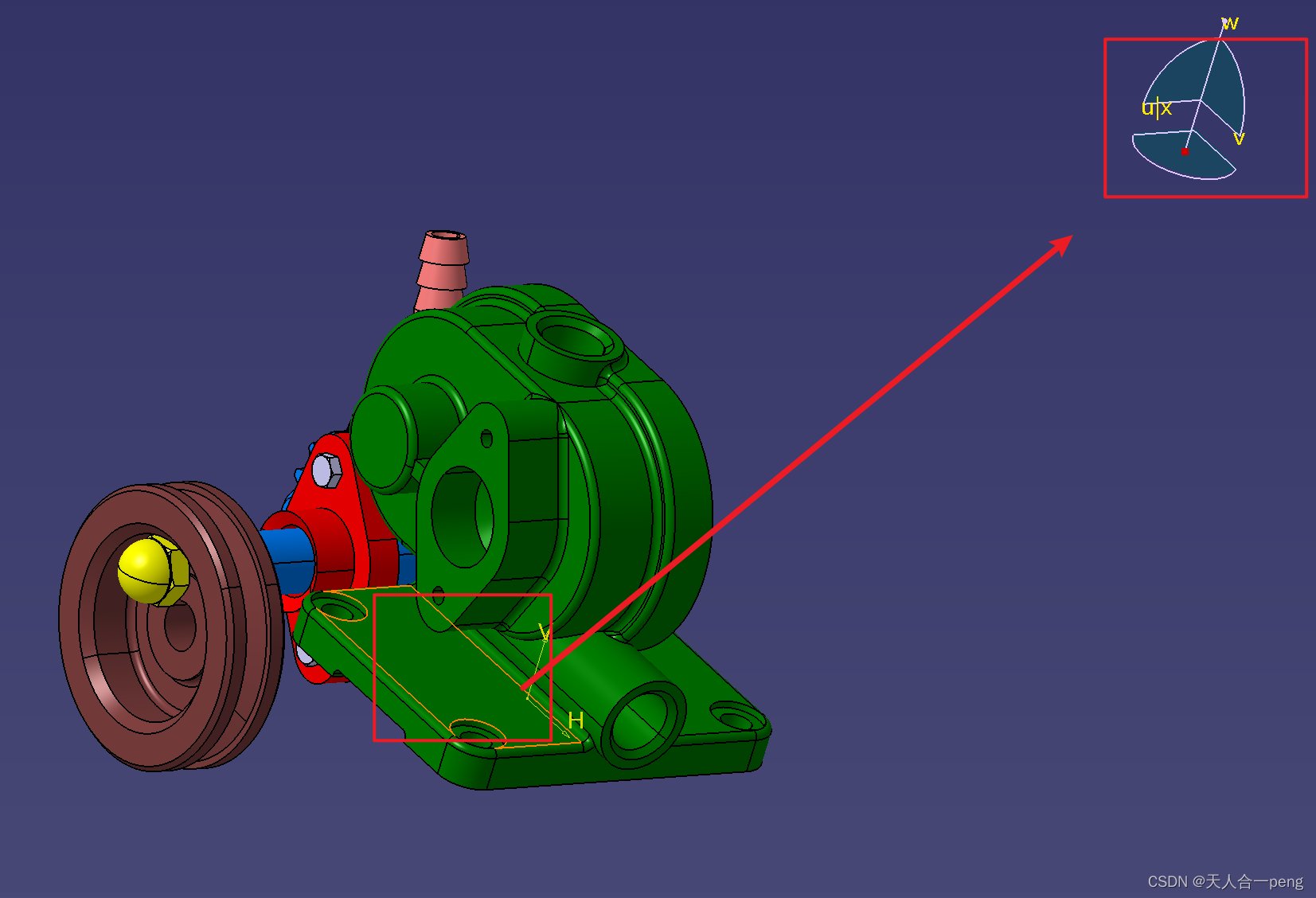

1 视图中重置

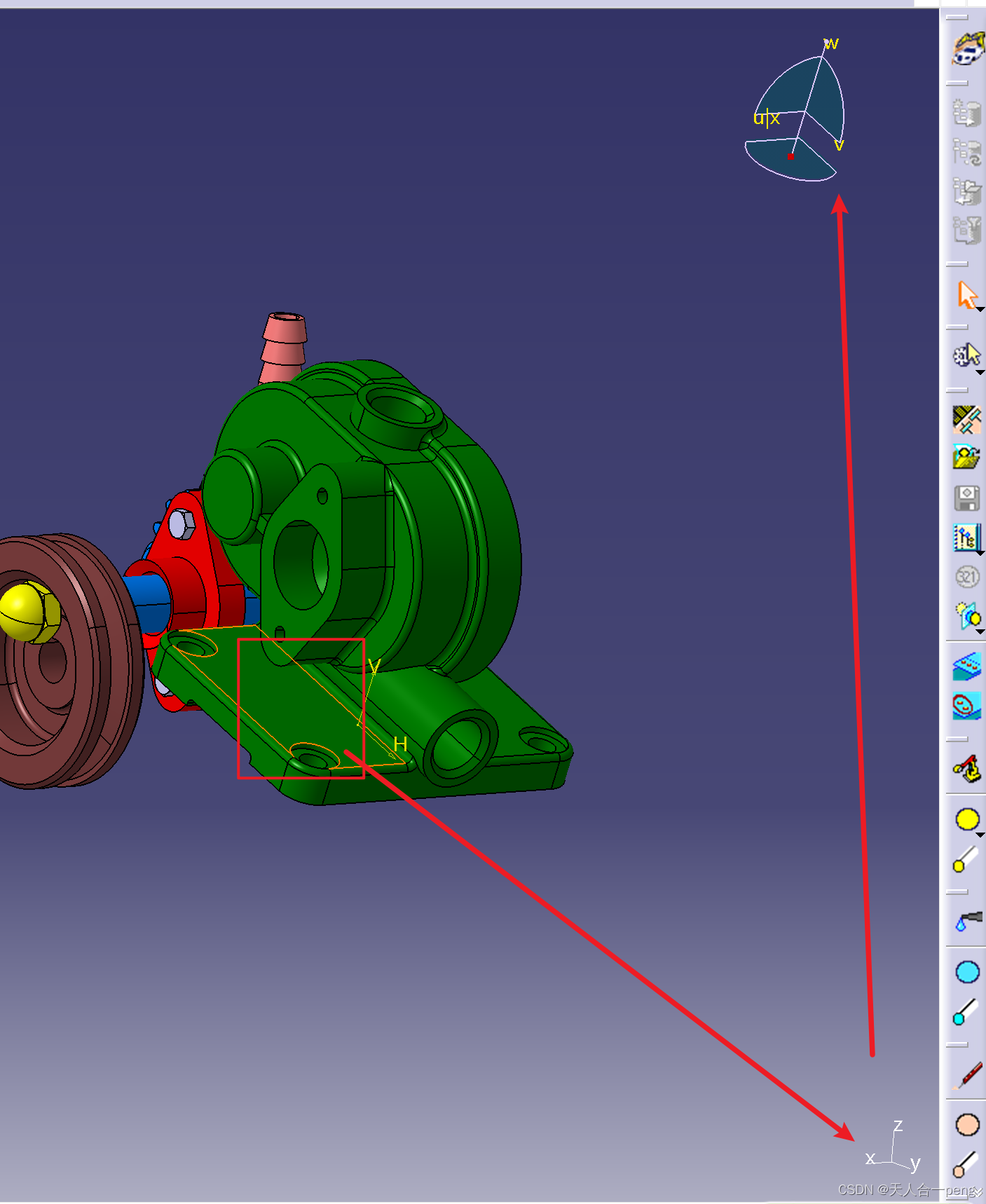

2 直接将其拖动至右下角的全局 坐标 上，指南针会自动变为与全局坐标一样

可以通过操作指南针选中的某一个元素，物体会做相关的变化

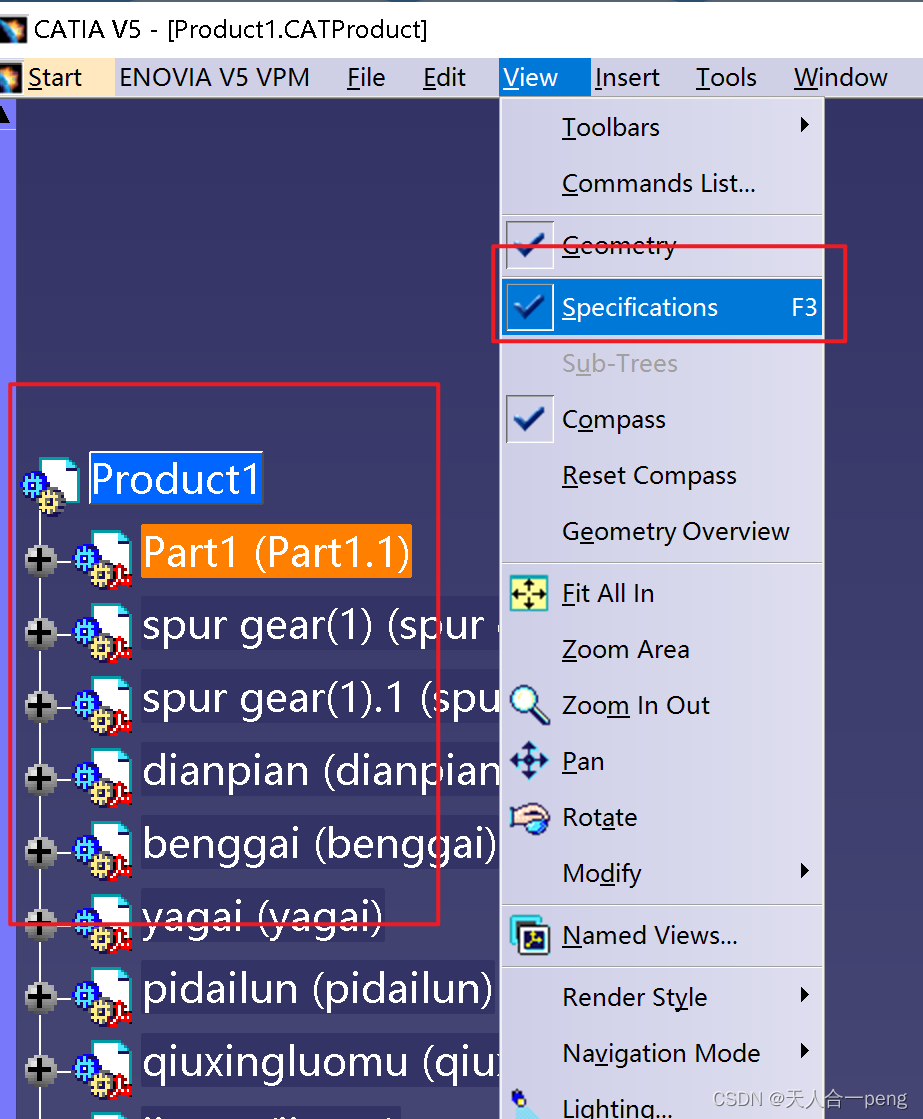

左侧结构 树 的显示与隐藏

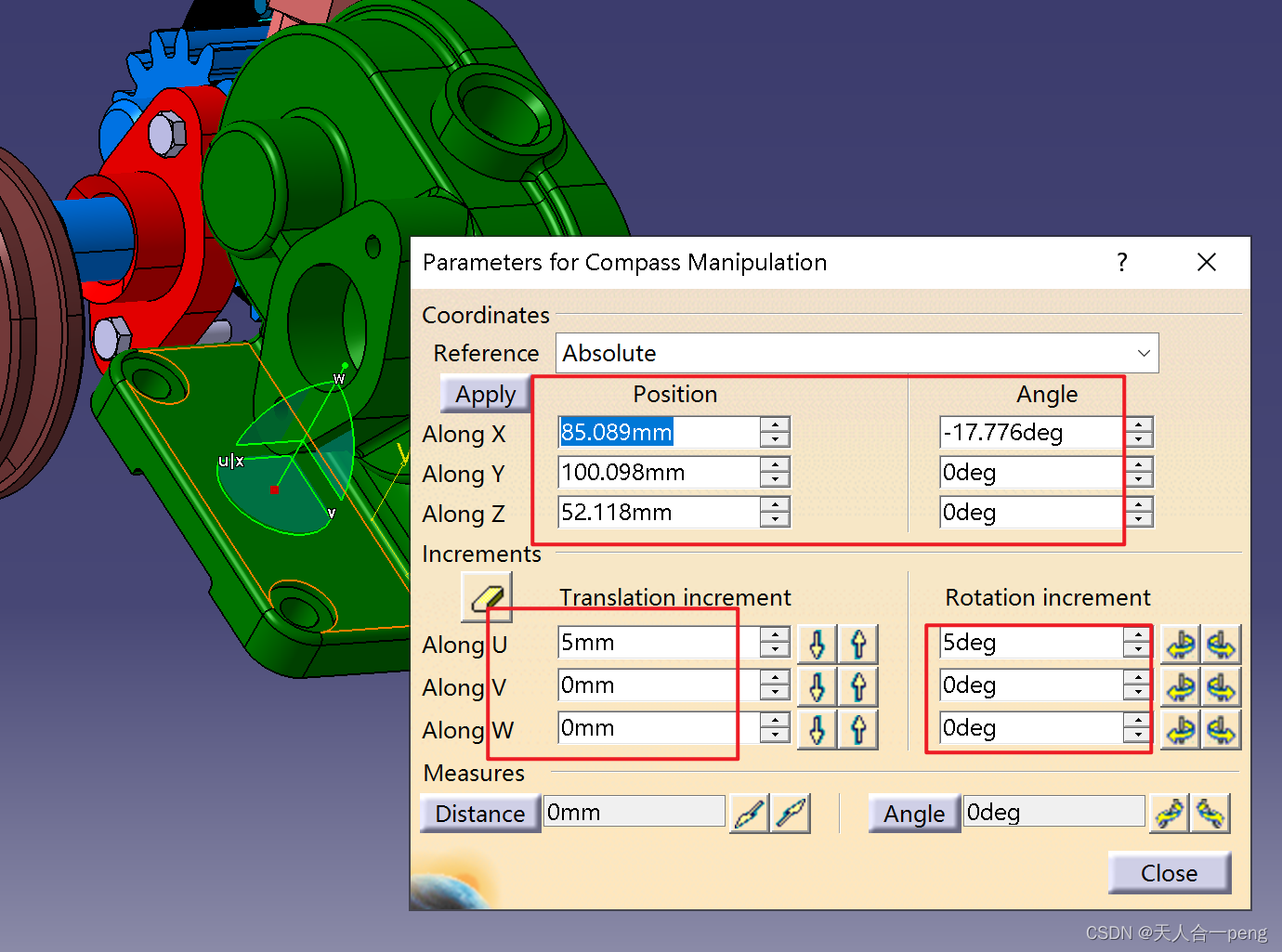

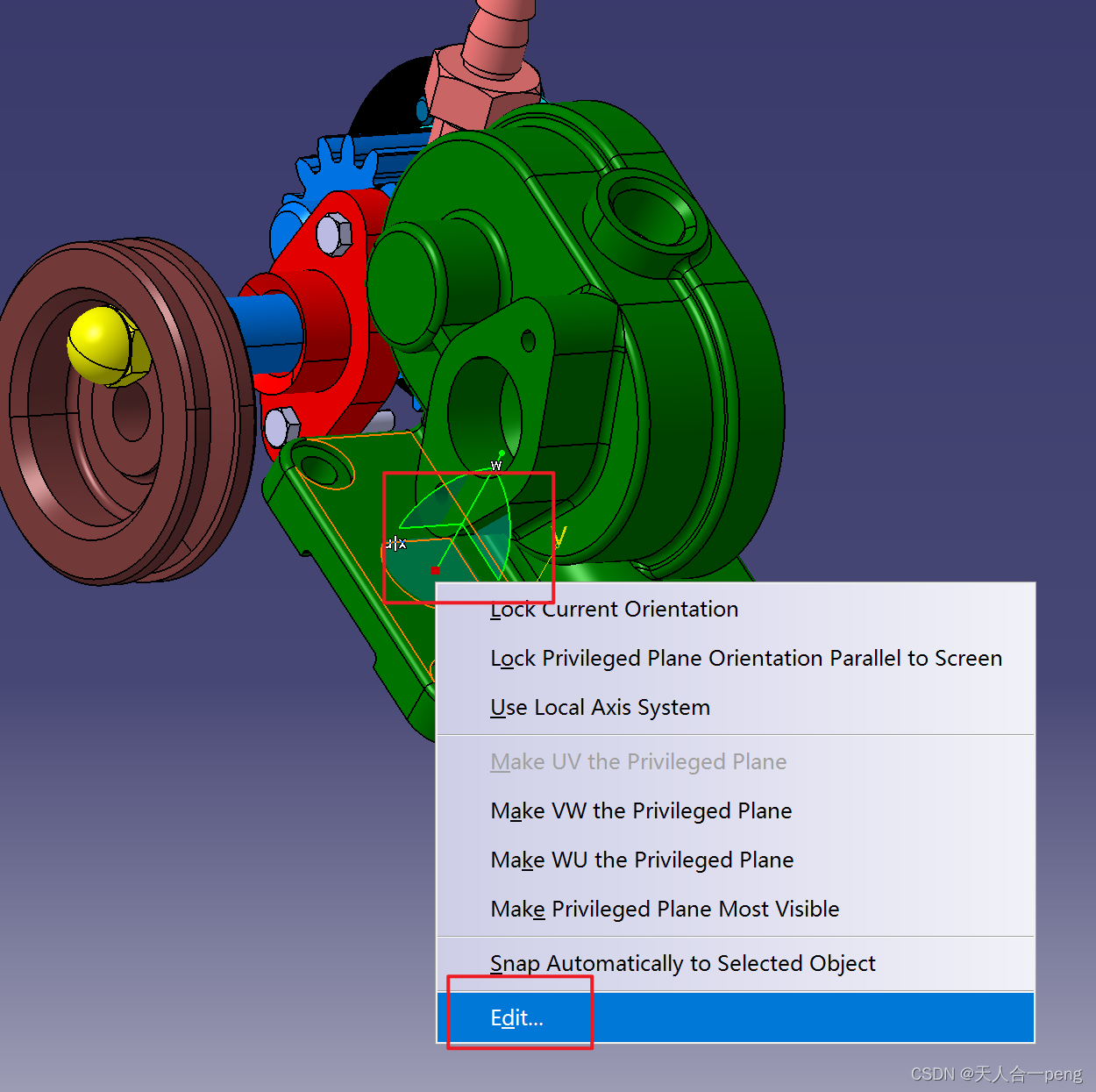

可以通过指南针实现对物体的精确操作

参考指南针坐标，修改对应的坐标数字
