原理图修改封装出现cannot match pads with new footprint问题
原因:新的封装,跟原来生成网络的元器件封装,焊盘的管脚Designetor名称不一致。
由于制作的PCB板比较小,用到一些封装比较小的元器件。开始画原理图时有个元器件没注意,用的比较大的封装,于是在网上找到了一款小的封装,按照如下步骤:

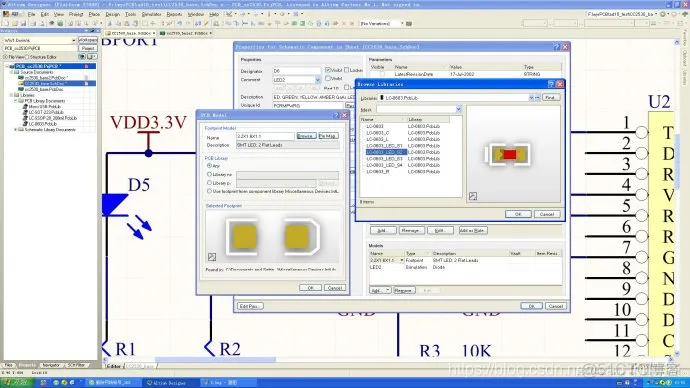

原理图找到元器件—修改封装,如图
原理图修改好封装,更新到PCB中

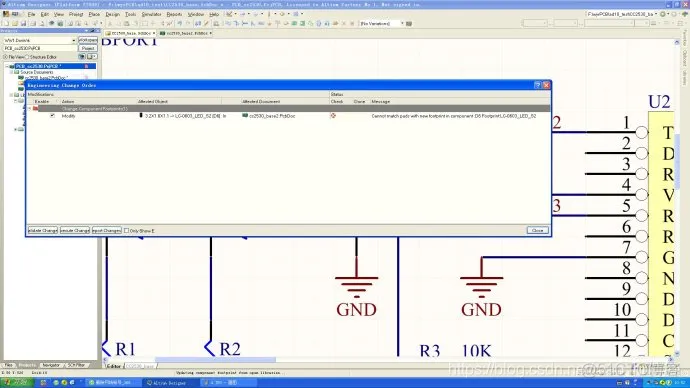

出现 cannot match pads with new footprint 错误,下图
原因就是新的封装,跟原来生成网络的元器件封装,焊盘的管脚Designetor名称不一致。

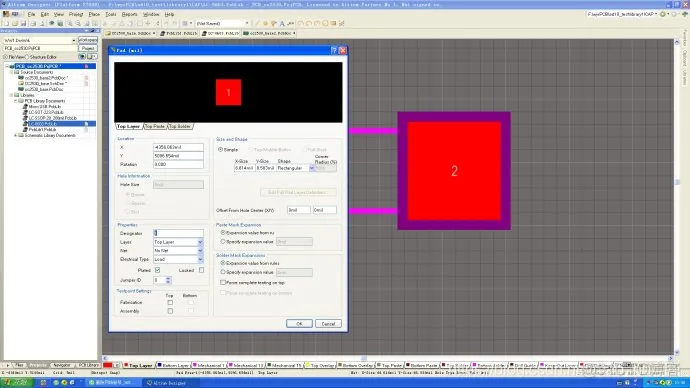

原来的,如图

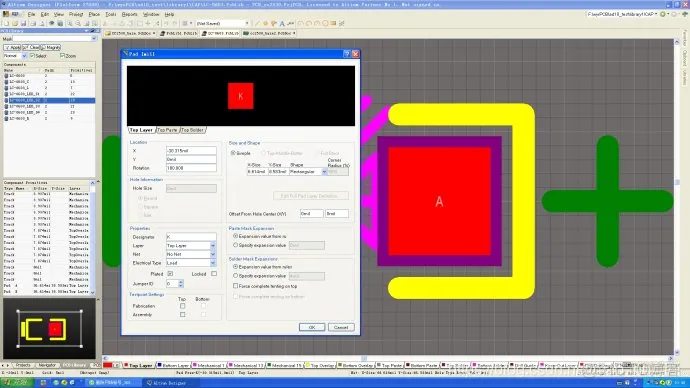

新修改的,如图
把新修改的原理图封装,焊盘的管脚Designetor名称与之前名称改为一致,在执行更新PCB图就没问题了。
