Altium Designer原理图中元件自动编号与设置Value值教程

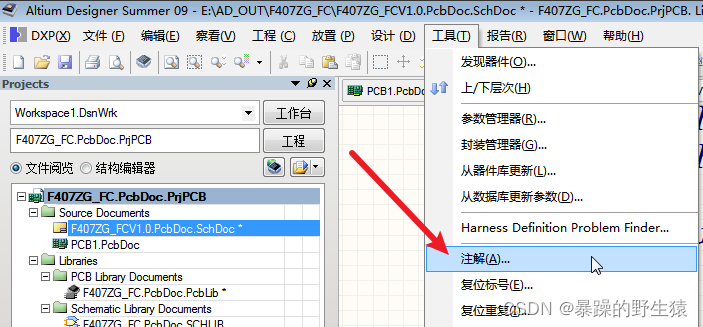

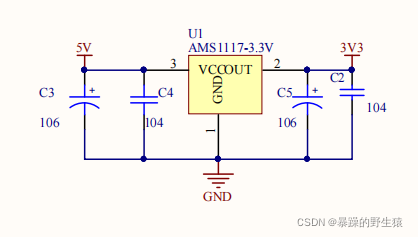

原理图中的元件必须要指定唯一的编号，例如上图的4个电容：C2 C3 C4 C5。如果元件很多的话，手动一个个编号麻烦，可以使用AD的自动编号：

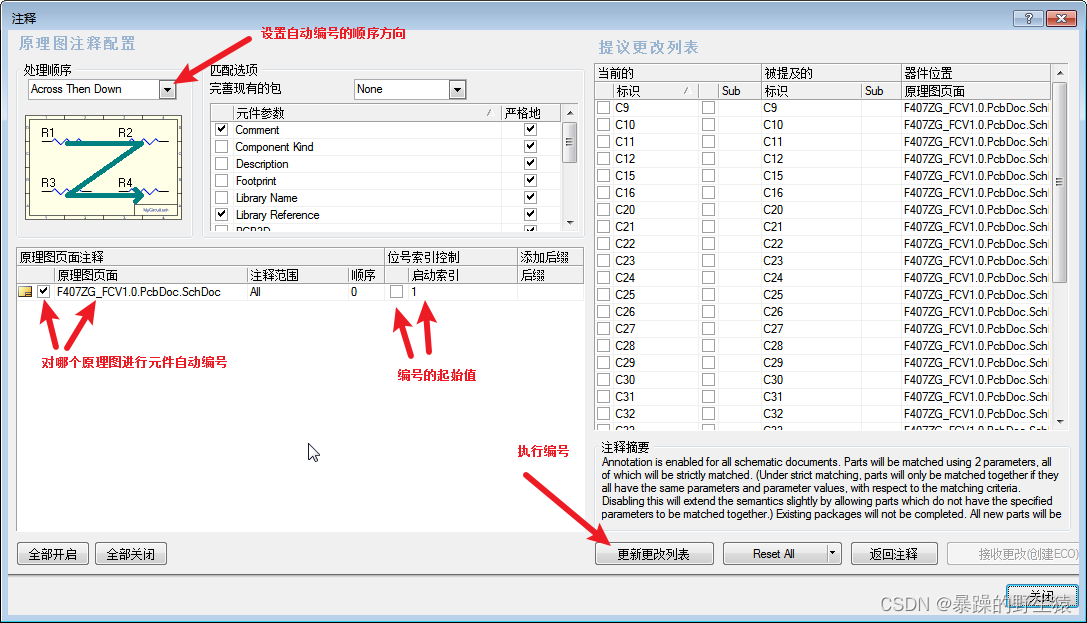

下图中可以设置自动编号的顺序方向

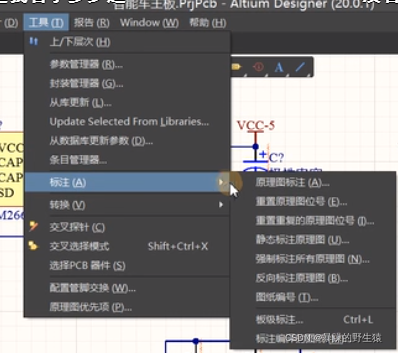

AD的新版本中操作步骤略有不同，但大同小异：

给元件设置value属性，value属性一般用来生成 BOM表 （见下图）时给元件分类（推荐），当然comment（ 注释 ）也可以用来分类（不推荐，但这样用也没问题），有人直接把它俩写成一样的。当然也有人喜欢把value填上阻容值，把comment填成备注信息的。还有人直接把value属性空着，直接在comment中填上阻容值的。

修改comment（注释）或value的步骤：

1、双击元件（注意，要双击元件的图标，不要双击元件的名字或者数值等）

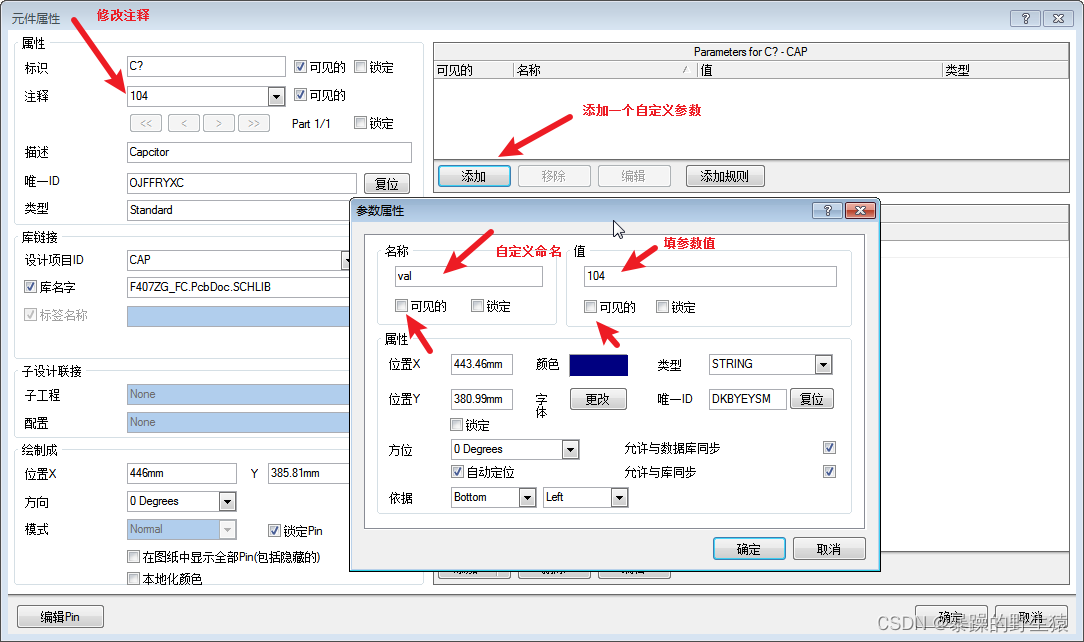

2、按下图操作

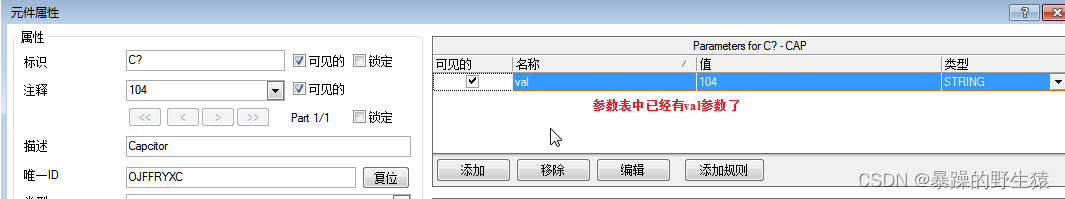

点击确定后：

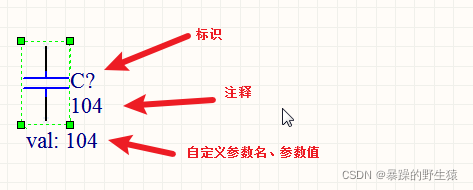

在原理图中显示为：

value其实属于该元件的一个参数parameter，默认元件是没有任何参数的，我们可以按上图添加一个自定义参数，并给参数命名和 赋值 。如果勾选上名称可见，那么在原理图中就能看到这个自定义参数名称，如果勾选上值可见，那么在原理图中就能看到参数的值。

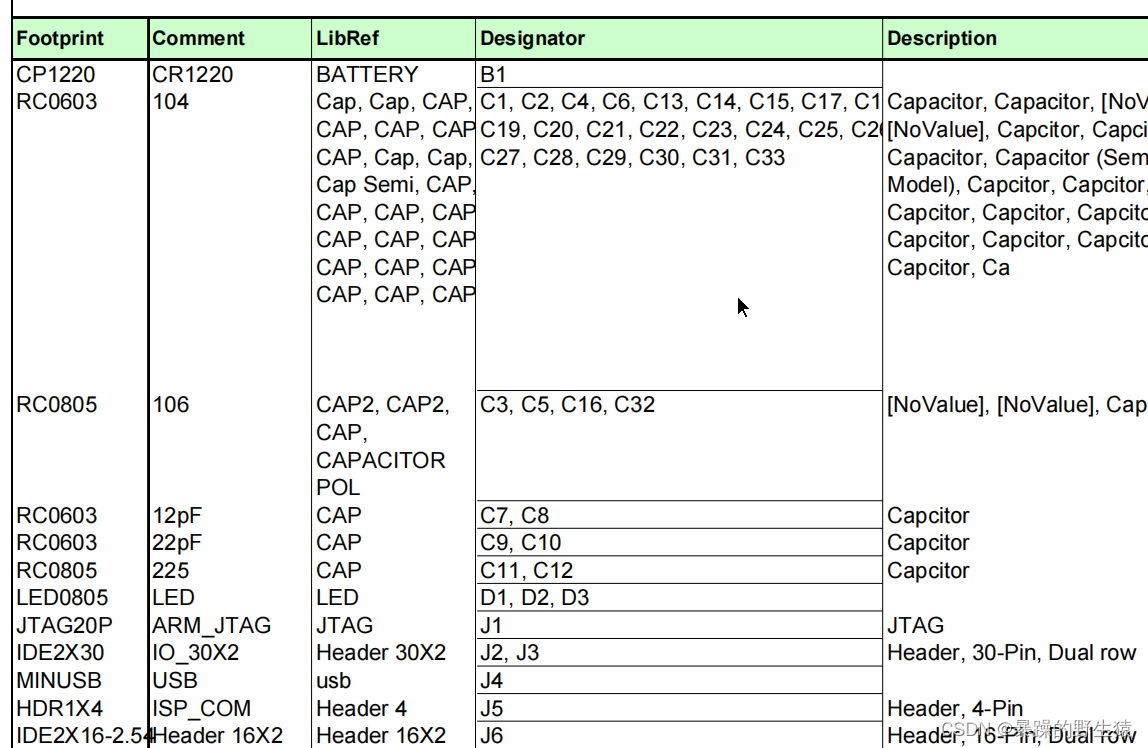

下图的bom，把相同comment相同的元件，放到了一起，看起来比较规整。

免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
