前两天打样PCB时犯了个大毛病，导致送打样回来发现有多处网络对GND短路。更可气的是，这是在手贴了两块样板后才发现的，赔进去一下午时间和一堆元件，亏死。
刚开始百思不得其解，因为在AD20中规则检查并无错误。甚至一度以为是PCB板厂的做工问题，加上累了一下午情绪低落，兴致全无，索性扔在一边听天由命。

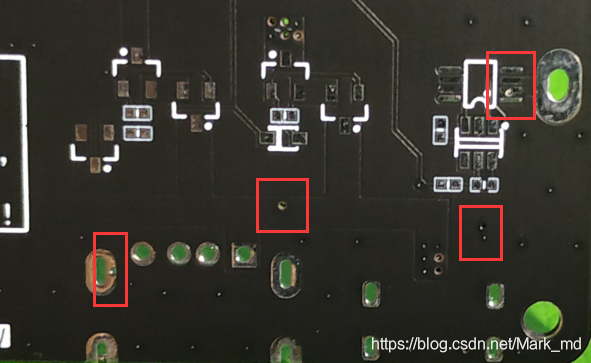

不过该背的锅还是要背啊，第二天仔细 对照 AD的PCB和样板，发现很多地方莫名其妙的多出来了过孔。
？？？继续保持懵逼状态…
啊这，这堆多出来的过孔绝对有问题，有的直接怼到了VCC大动脉上，对地短路就是它的锅。

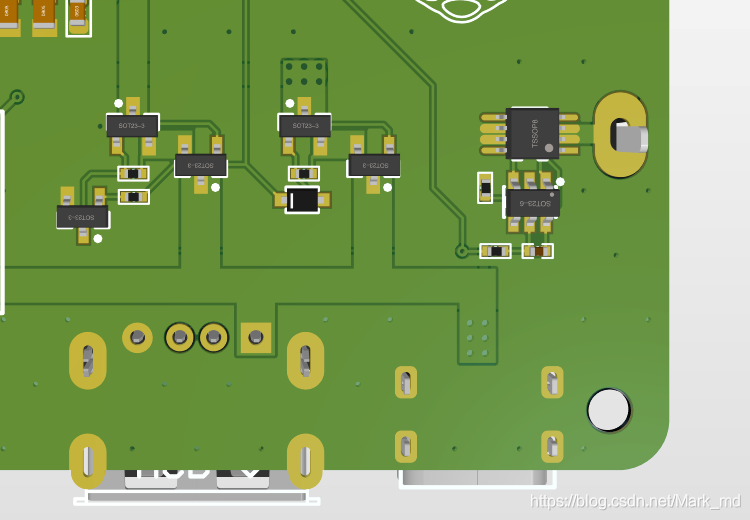

但我在AD的 3D视图 中显示无误，是不是PCB板厂转错了？？

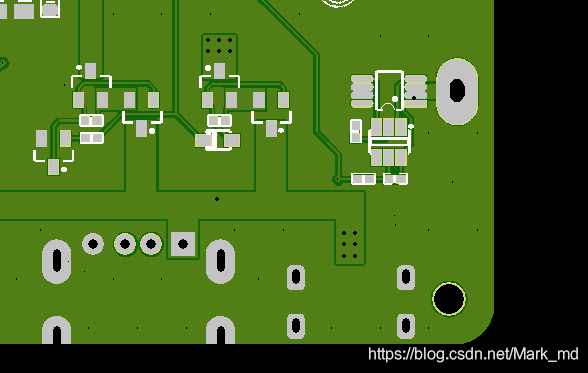

接着看了下JLC的文件预览，预览的时候就已经有多余的过孔了，果然是文件转换出错。

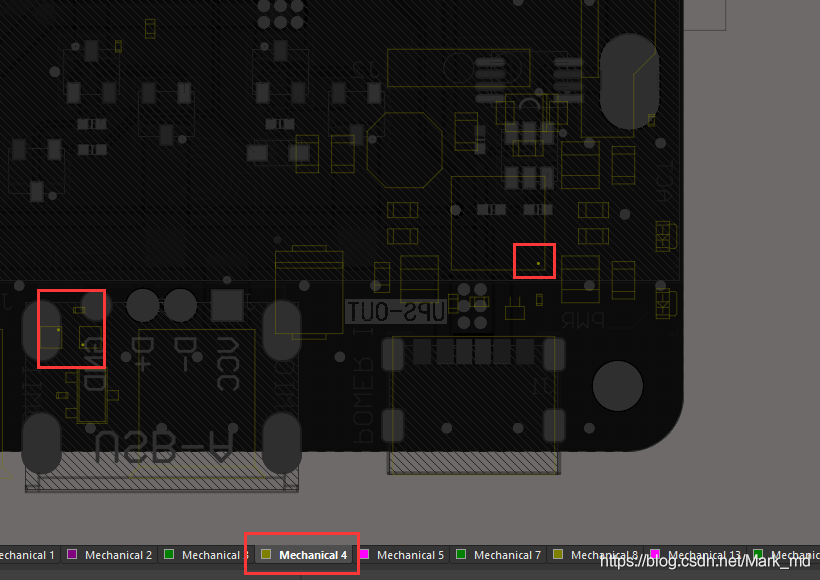

忽然想起这PCB的MECH机械层有十多个，是不是JLC在 转换 时把机械层转成了过孔？？？
