Altium Designer学习笔记 - 04：PCB设计基础

一、基本介绍

1.导入网络

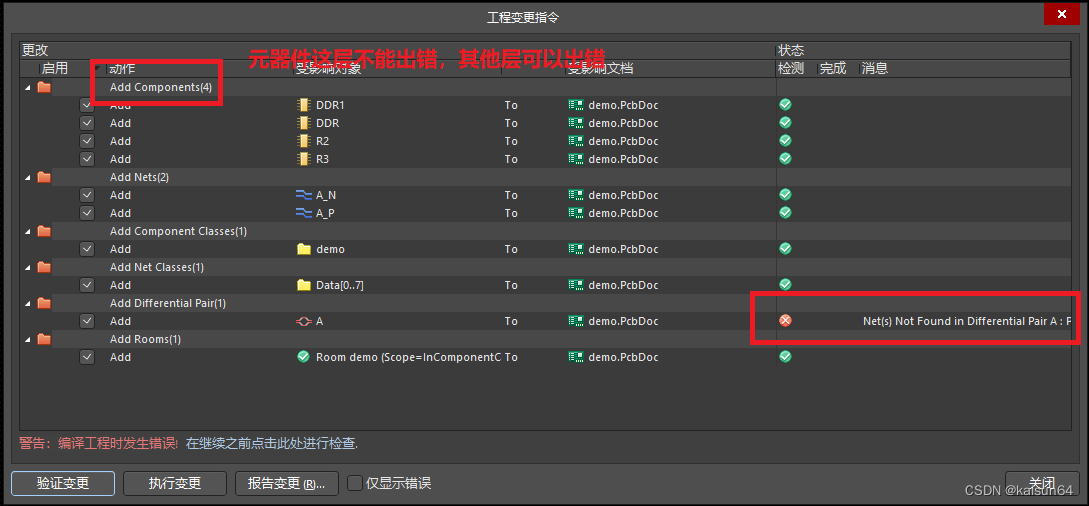

元器件这层不能出错，其他层可以出错。因为在元器件未成功导入时，网络还不存在。

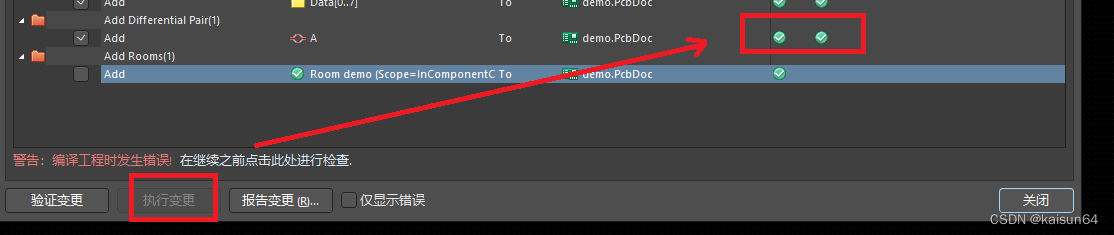

点击执行变更后，可以发现后面的检查项已经成功了。后面可以不用验证变更。

二、PCB分层

0.PCB分层介绍(参考资料)：​​​​​​PCB各层含义简介 浅显易懂 图文展示_吃饭第一名的博客-CSDN博客_pcb板各层名称与作用

1.顶层和底层：(两层板的)布线层；

2.机械1层用来表示板子的边框，一般用来给厂家做板子的切割；

3.Overylay（顶层和底层）：丝印层；

4.paste层（顶层和底层）：用来绘制钢网的开孔层，通常元器件封装里默认绘制了，给钢网厂使用；

5.solder（顶层和底层）：用来控制pcb表面是否刷绿油；

6.keep-out层：

7.多层：用来绘制过孔和焊盘孔，绘制时一般不用选择；

8.机械1层和机械15层：一般用来辅助绘图使用，通常用来绘制元器件的边界等；

三、PCB板设计

1、设计板子边框有如下多种方式：

   1). 选择机械1层，不要使用keepout层，使用先调绘制出封闭空间；

   2). 使用solidworks、AutoCAD等绘图软件绘制板子边框，绘制完成后导出 文件格式  为dxf格式(兼容格式)，文件 >> 导入 >> DXF/DWG导入文件

注意：

   a. 边框绘制的单位要和AD使用的单位保持一致；

   b. 更推荐第二种方式进行板子边框绘制，这种方式 精度  更高，操作更方便。

2、更新板子形状：

先选中绘制的图形，然后更新：设计 >> 板子形状 >> 按照选择对象定义

四、PCB板的属性面板

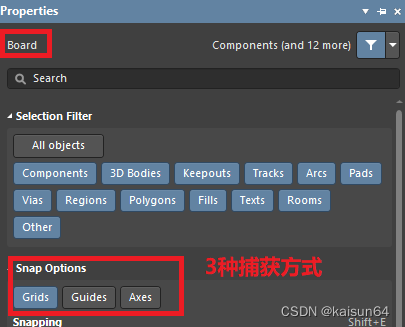

1. PCB板栅格捕获的三种方式：

    1）. 栅格捕获：PCB板绘制页面有点状栅格，用来放置元器件或者布线等；

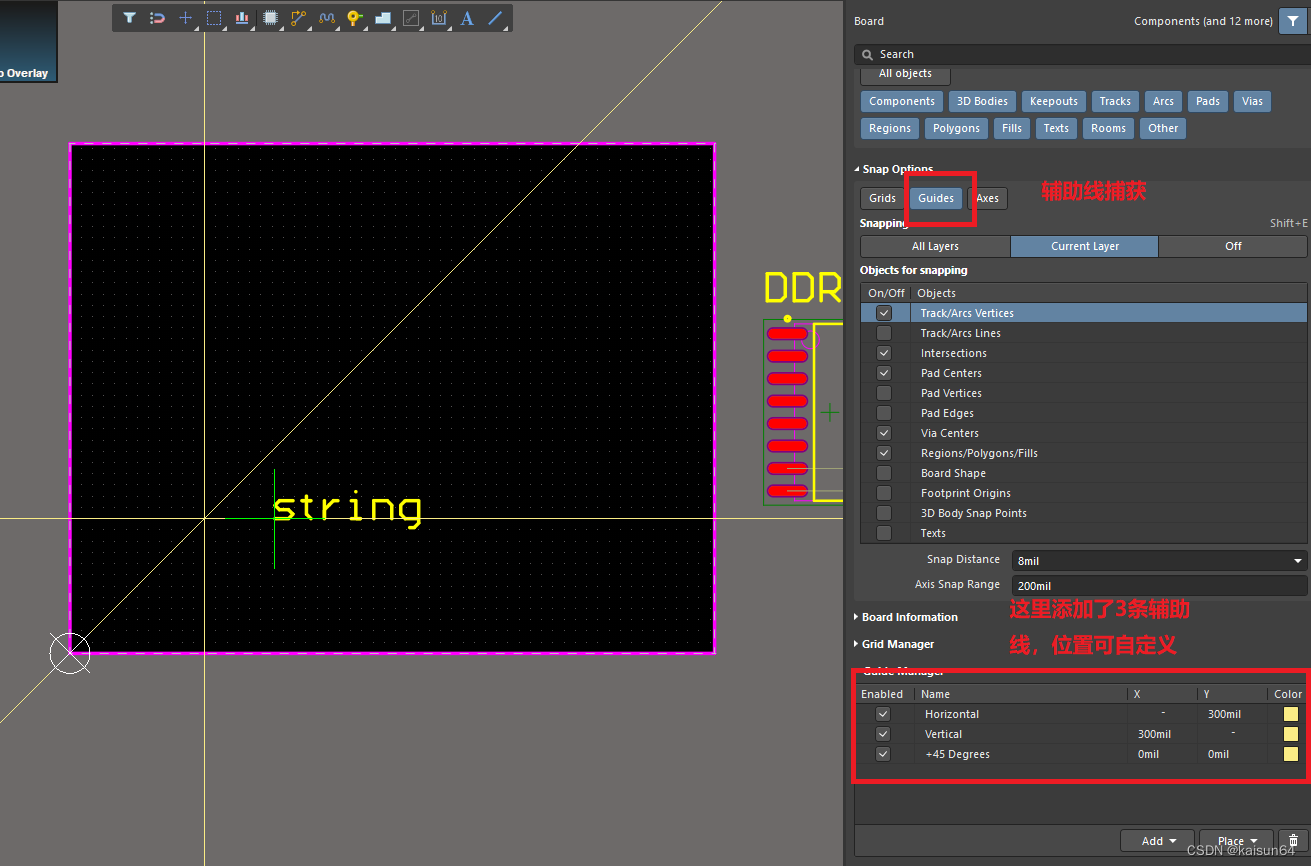

    2）.向导线捕获：用来做辅助参考，如下图所示；

    3）. 坐标系  捕获：此方式较少使用。

注意：设置捕获半径（上图中红色方框上面的选项）

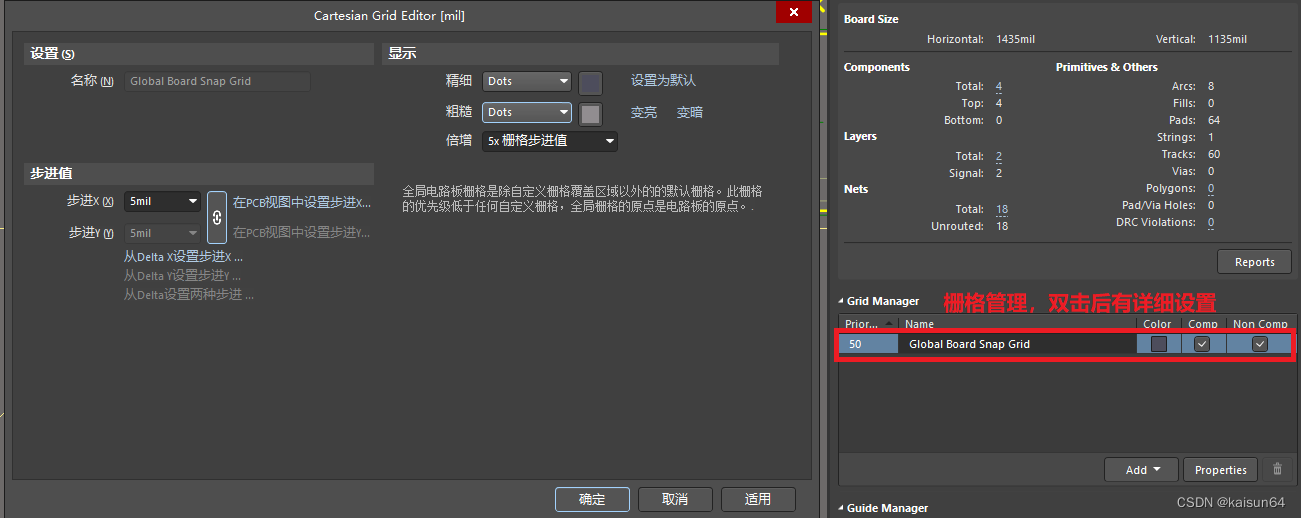

2.栅格属性设置

五、常用操作

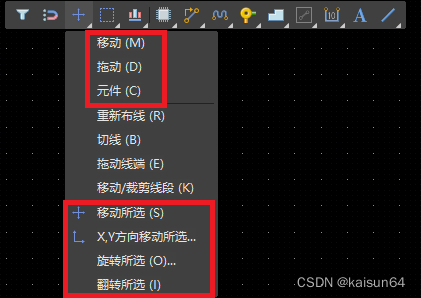

1.移动命令

   1）.元件：此选项只能用来移动元器件，不能选中其他对象；

   2）.移动所选：先选中元器件，然后通过移动所选选项来确定移动的参考点(展示如下动态)。

   3）.翻转：将元器件放置到另一面，快捷键：选中元器件后，按L键。

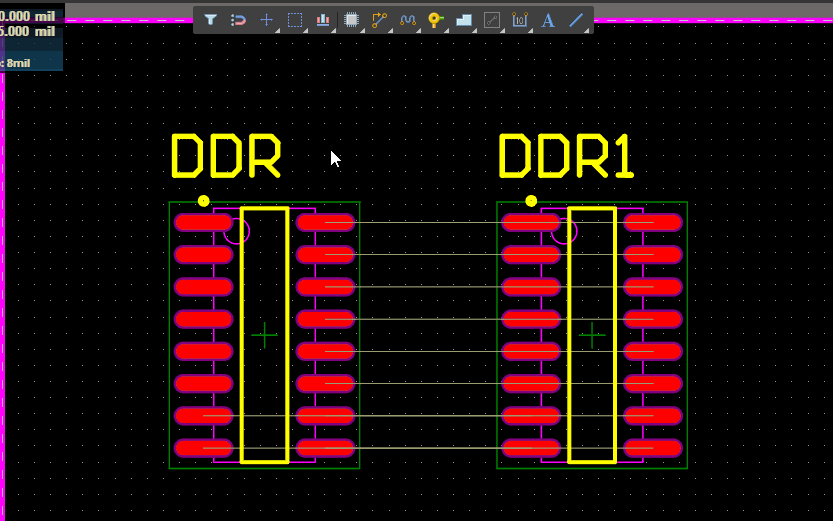

移动所选演示：
