matlab GUI基础1

GUI编程开发

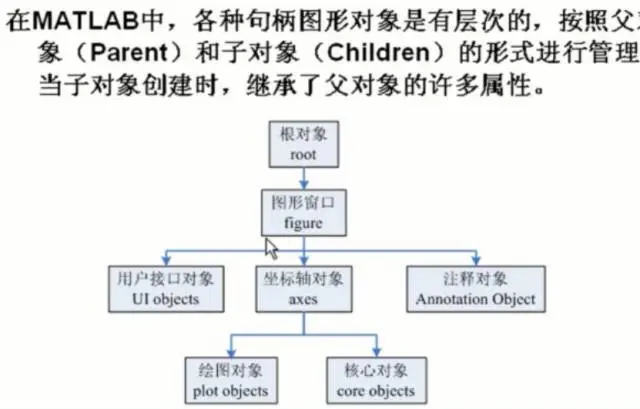

1.句柄图形

是一种面向对象的绘图系统。这些细节一般隐藏在图形M文件的内部，用户通过句柄图形可以定制图形的许多特性，这是使用高级绘图函数无法实现的。利用句柄图形可以创建图形用户界面。

2.图形句柄

matlab在创建每一个图形对象时，都为该对象分配唯一的一个值，称其为图形对象句柄。句柄是图形对象的唯一标识符，不同对象的句柄不可能重复和混淆。

计算机屏幕作为根对象（root）由系统自动建立，其句柄值为0，而图形窗口对象的句柄值为一正整数，并显示在该窗口的标题栏。其他图形对象的句柄为浮点数。

matlab在创建各种对象时，会产生该对象的句柄，通过句柄可是实现对该对象的各种控制和设置。matlab提供了若干个函数用于获取已有图形对象的句柄。

3.图形对象的属性

图形对象的属性是一些特殊值，可以对图形对象进行控制和设置。每个属性都有一个属性名和属性值。属性名通常是采用大小写字母组成的字符串，第一个字母大写。

用户可以再创建图形对象时，可以对属性值进行设置。如果用户没有对属性值进行设置，则所有的属性都会自动初始化为系统的默认值。

图形对象的属性非常多，通常在创建图形对象后，通过句柄对属性值进行修改，利用函数get()获取图形对象的属性值，通过函数set()设置图形对象的属性值。

4.图形对象的基本操作

5.核心图形对应

在matlab中，利用函数image()闯将图形队形对象，该函数的低级调用格式为：h=image(‘name’,value)，image对象的主要属性为CData和Visible。CData属性保存了image的图像数据，Visible属性设置图像是否显示。

clear all;

close all;

t=0:pi/20:2*pi;

figure('menubar','none');

h1=plot(t,sin(t));

set(gca,'xlim',[0 2*pi]);

h2=uimenu('Label','颜色设置');

uimenu(h2,'Label','红色','Accelerator','R','callback','set(h1,''color'',''red'')');

uimenu(h2,'Label','绿色','Accelerator','G','callback','set(h1,''color'',''green'')');

uimenu(h2,'Label','蓝色','Accelerator','B','callback','set(h1,''color'',''blue'')');

set(gcf,'position',[300,0,500,300]);
