CATIA技巧：一键隐藏所有点、线元素

首先申明

CATIA实体相关的显示隐藏操作，比如你显示隐藏上模装配，凸模装配等，最好还是在树结构中进行操作。理由如下：


1. 在树结构上进行隐藏，便于恢复显示（CATIA不像UG或者AutoCAD那样，有层管理的概念）。
2. 对整体数据的显示隐藏，速度更加快，不是操作速度有多快，而是可以根据逻辑结构显示隐藏。

下面是正文，本文探讨的主要有两个方面：

1. 零件级别的元素显示隐藏
2. 装配级别的元素显示隐藏

零件级别：

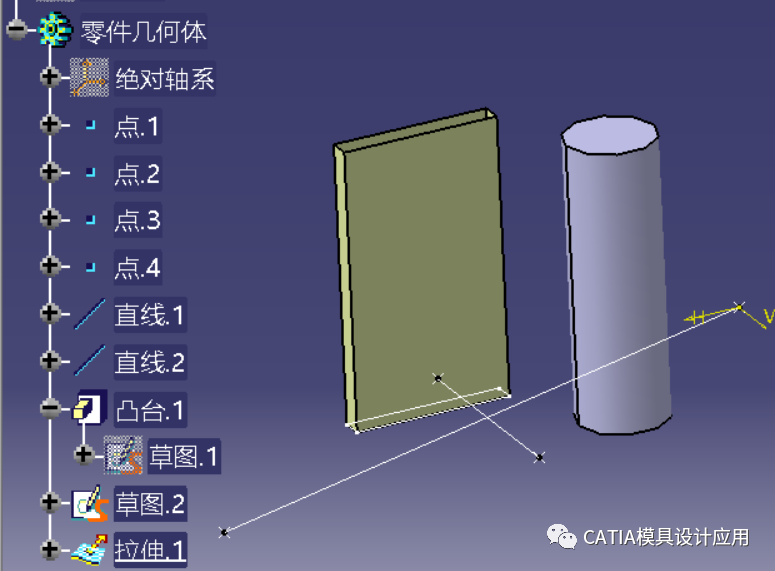

下图是简单做的几个元素，作为示例，实际设计过程中，大家知道有多么复杂，嘿嘿。

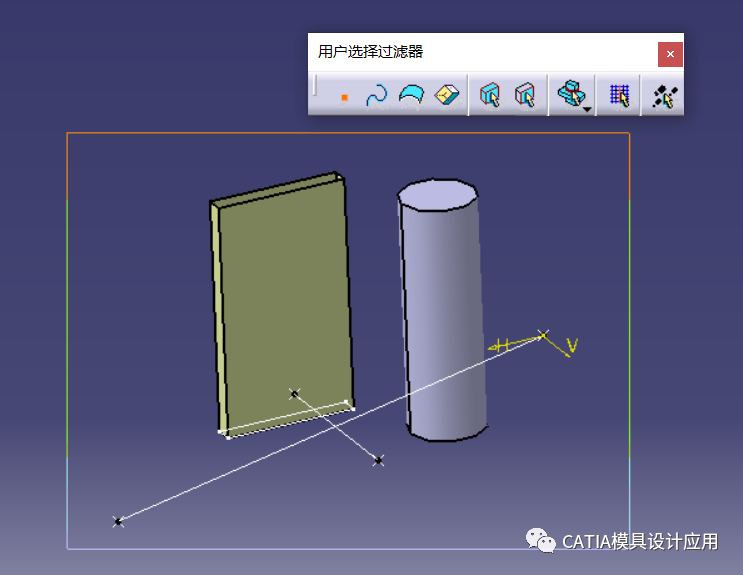

第一种方法——用用户选择过滤器进行过滤，如下图，选中点，然后在视图中框选，则所有的点被选中，然后进行隐藏。

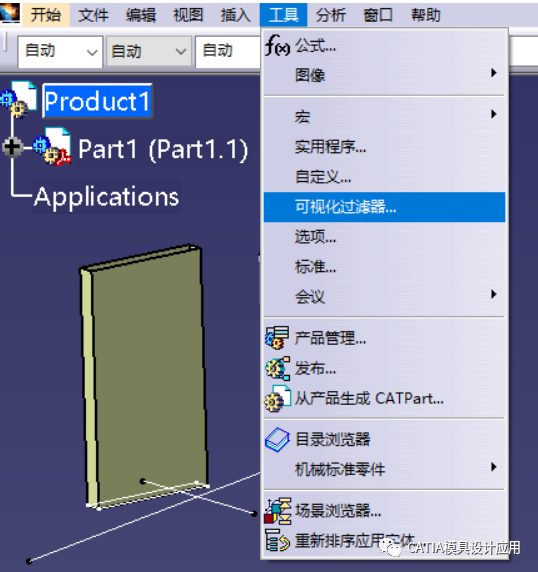

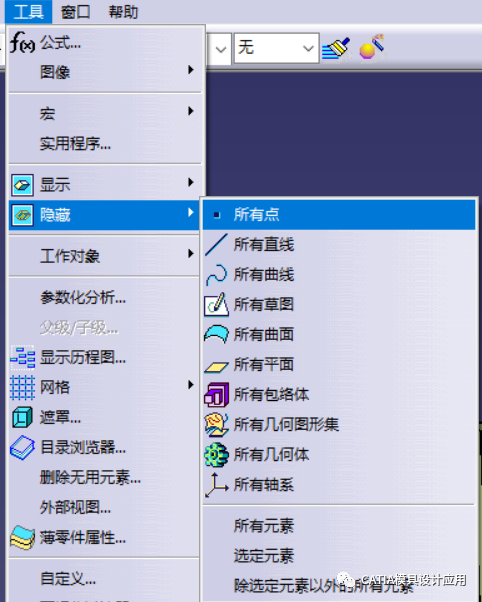

第二种方法：在菜单——工具——隐藏——选择所有点。

产品级别：

由于产品级别无菜单，那么上述的第二种方法就不能用了，我们介绍第三种方法，不受限于级别，即对零件级别一样有效。


第三种方法：激活显示隐藏命令，然后在命令栏输入


type:point,all,然后回车确认，就可以快速隐藏所有的点。如果是中文版本，则需要做如下输入：

推而广之，我们还可以快速隐藏点线面，或者删除点线面，如此都可以通过命令行，进行类型的过滤。比如：


type:line,all，所有线

type:plane,all，所有面

type:point,all，所有点

type:axis,all 所有轴系符号

type:constraint,all 所有约束

type:Hole, all，所有孔

可见，我们可以对任何特征进行操作，不过，要注意中文版本，中间的类型要替换为汉字，比如点，线，平面等。
