FLUENT仿真实战：梯形绕流涡街（卡门涡街流量计）分析

01

案例介绍

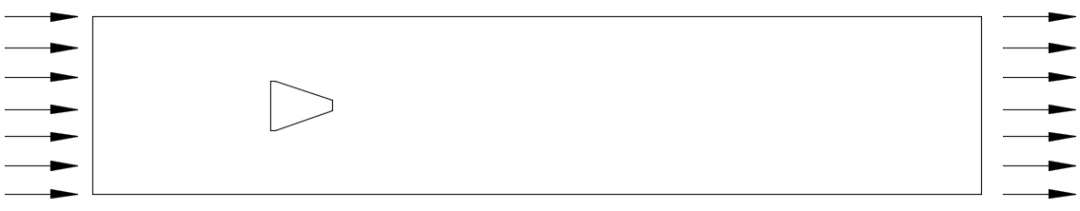

本例为如下图所示的梯形柱，置于流体中，使用二维仿真，模拟通过梯形柱的涡街情况（参数符合涡街条件）。

02

网格情况

03

基本设置

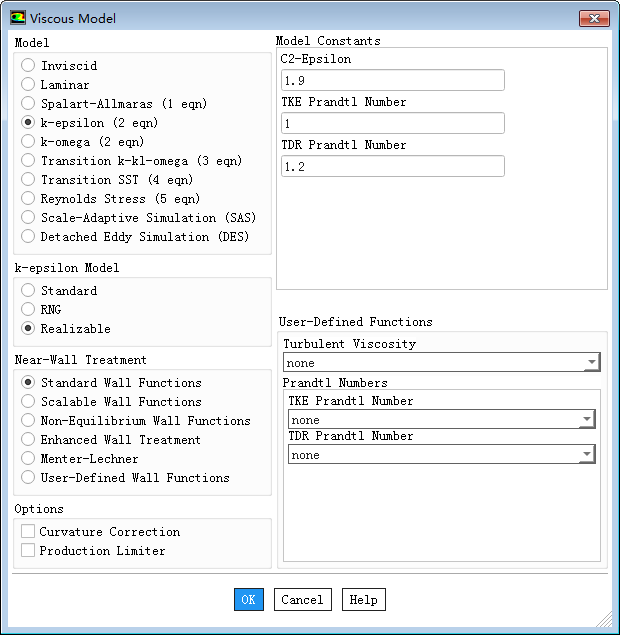

1、湍流模型

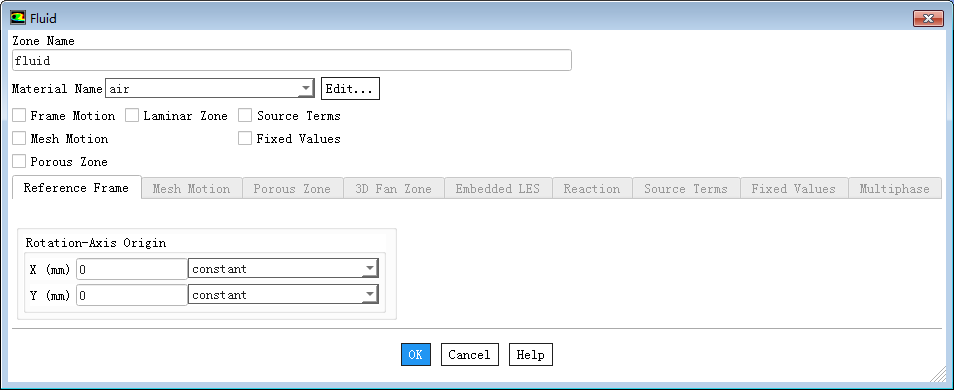

2、设定介质

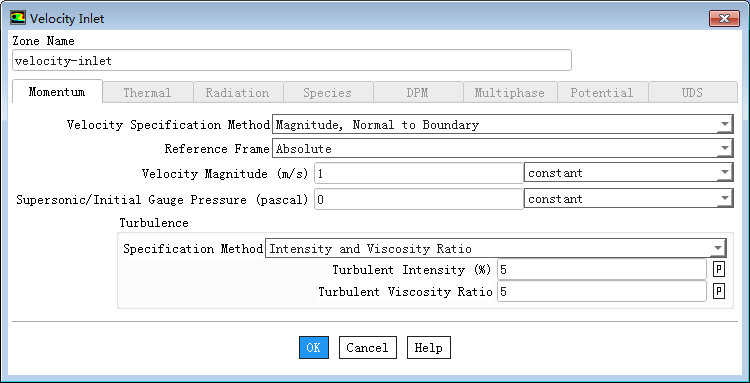

3、设置来流速度

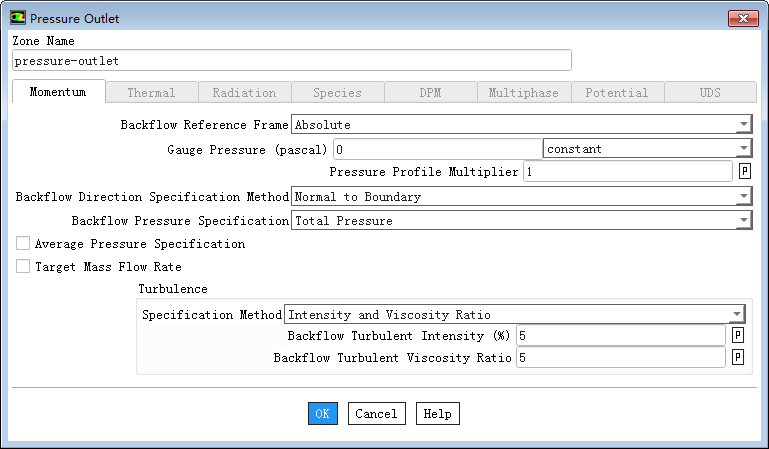

4、设置出口

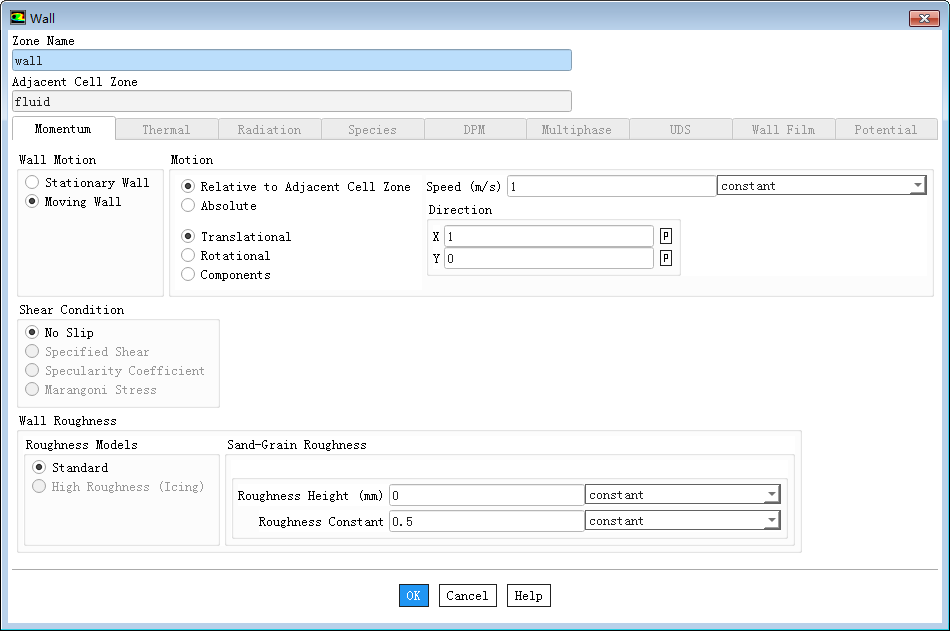

5、设置两侧为移动边界，速度与来流速度相同

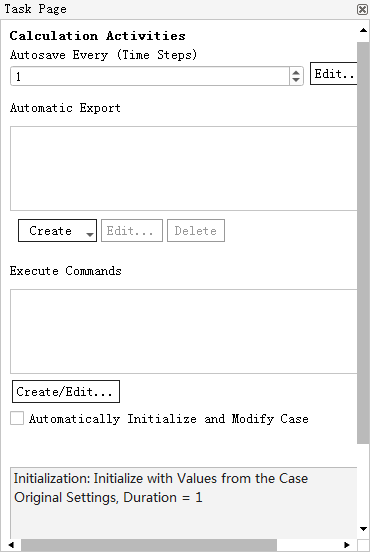

6、可以设置自动保存，以方便用POST出动画

7、初始化后先作稳态计算。（也可以一开始就作瞬态计算，但先稳态后瞬态出涡街快）。

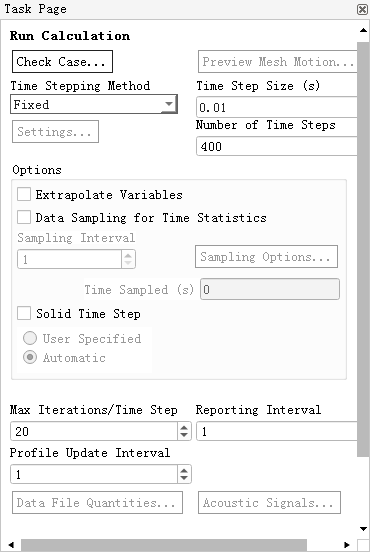

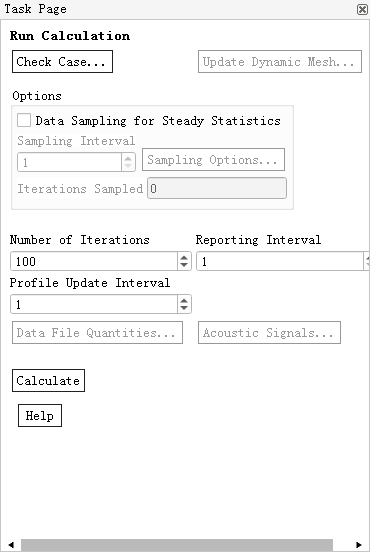

8、稳定后作瞬态计算，并设置时间步长和步数。

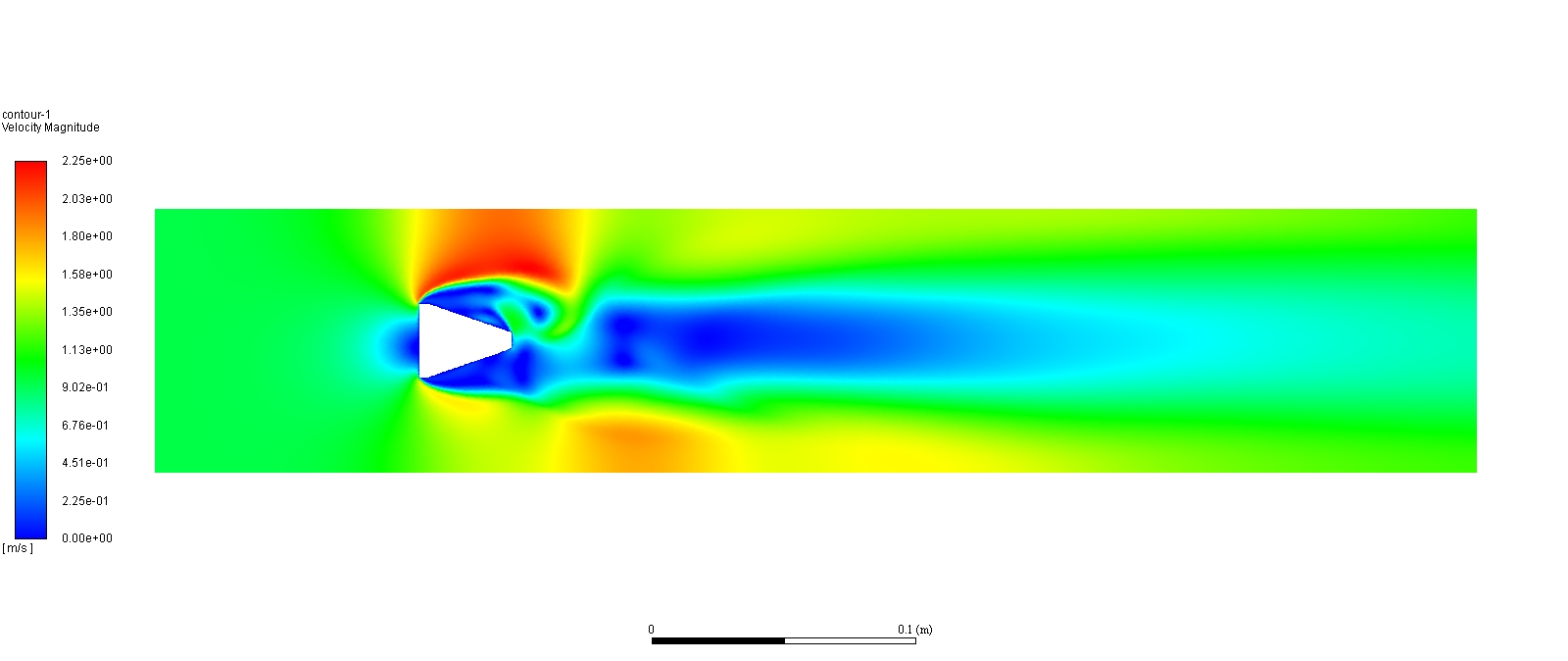

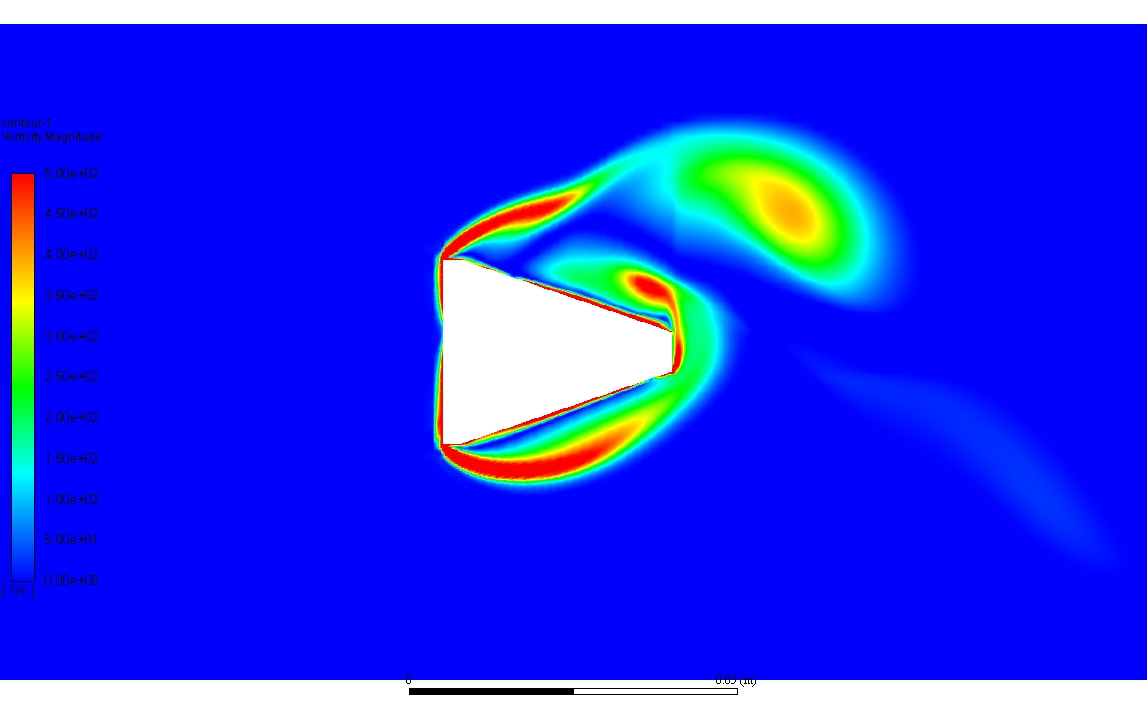

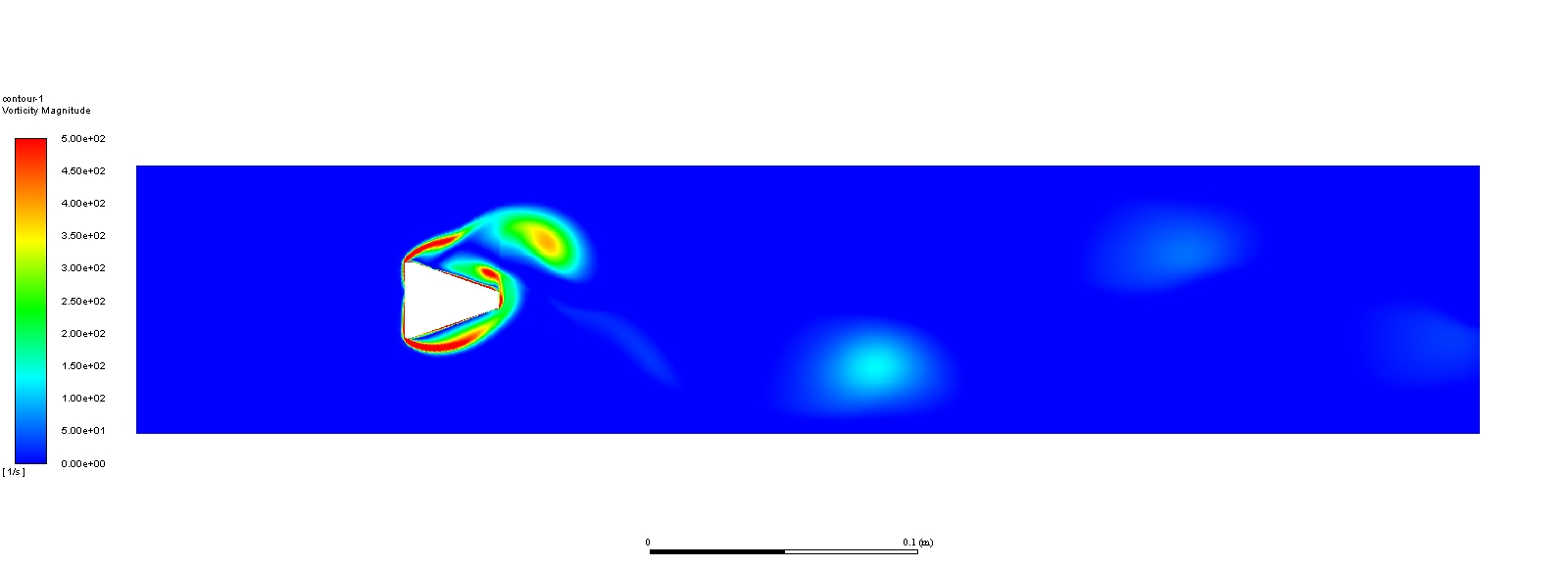

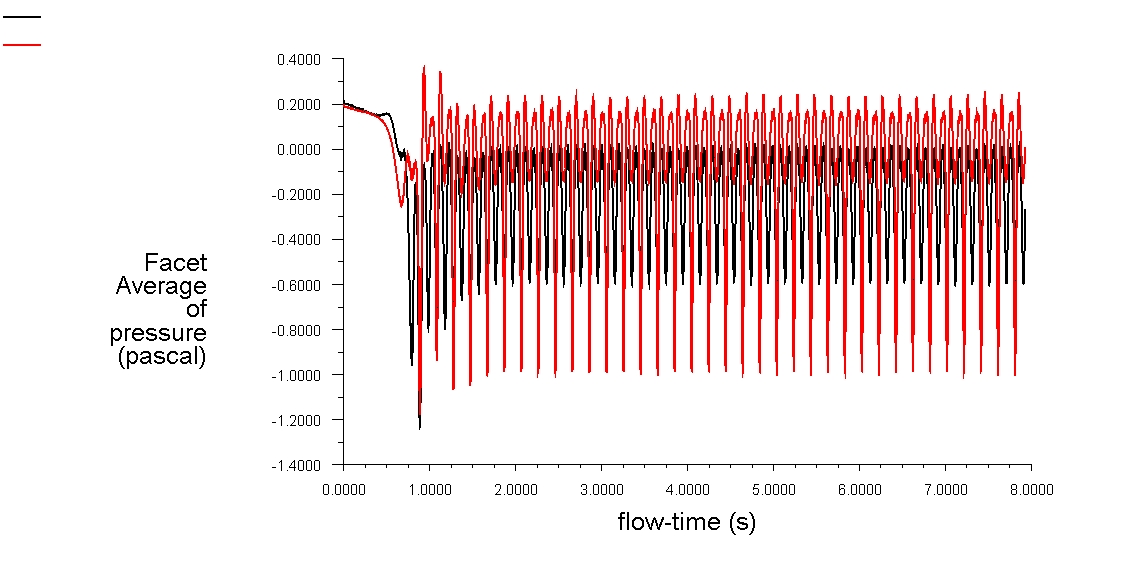

9、基本结果图

04

使用软件

CAD2015平面图形；WORKBENCH19.2及其中的ICEM、FLEUNT、POST完成仿真（其中使用ICEM制作结构网格、CFD-POST生成动画）；TECPLOT2019R1基本出图。
