CATIA隐藏命令揭秘

缩放指令

放射指令

这个仿射真的就像那个射箭一样的对于X,Y,Z轴就进行仿射

布尔操作

布尔操作中的装配命令可以将两个对象合为一个整体

布尔操作中的添加和移除

这个移除指令好像就可以用来进行切割的

本来是这样

通过布尔操作中的移除指令

相交的话就是通过把相交的部分给删除掉

catia中的装配体就是这个里面的第一个

点击那个CATProduct之后就会变成这样

通过曲线生成面

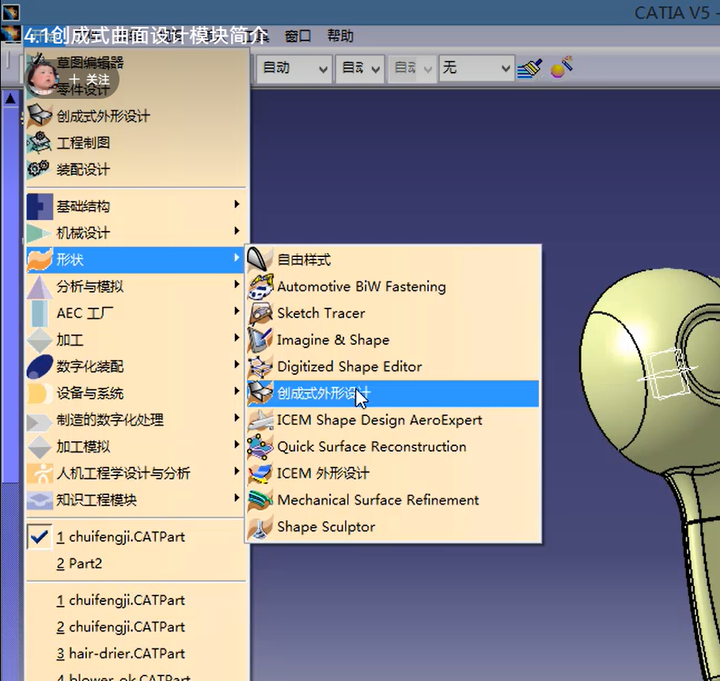

首先我们打开CATIA，并在主菜单中找到>开始选项，单击点开，并在下拉列表中选择>外形>创成式曲面设计模块；

有的时候装配零件的时候，无法对于某个零件操作，那么你就可以通过直接在特征树里面进行鼠标右键选择---定义工作对象

F3键可以用来隐藏特征树

catia中对于质量的模拟---先part---鼠标右键点击属性

于是你就可以在这个里面随意的进行操作了

对于零件重命名

修建命令在操作里面

这个是用来修改三维模型精度的东西

相合

草图定位的命令

按草图平面剪切零件

3D投影

这个就是旋转槽命令

矩形阵列

进行3D投影

定义凹槽

加强筋

测量间距用的

三切线内圆角，这个就是用来自动进行计算的

对于曲面的设计常常用这个模块

扫掠命令也是在创成式设计里面

创成式设计---专业就是用来建立曲面的

记住这个混合模式不能取消，一旦取消了，你就不能搞创成式设计了，可能要么就是那么一种单一的设计

这个拉伸就是可以用来将线给拉伸成为面

线给拉伸成为面

旋转命令

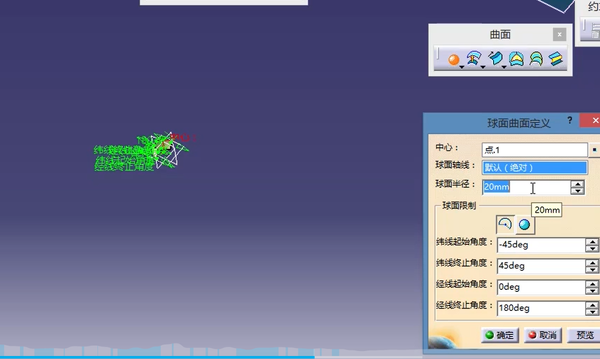

球曲面命令

创建球面其实就是需要自己先选择一个点，然后再选择半径

圆柱曲面的选择方法也是和球体的选择方法是一样的，自己需要先选择一个点点

然后再选择某一个轴---他就可以建立一个圆柱曲面

这个就是偏移曲面的用法

扫掠的用法

这个是扫掠曲面里面的第二个类型，直线扫掠

扫掠过去就是一个平板

填充曲面就是需要一个封闭的面

封闭曲面的用法

多截面曲面就有点像扫掠

如果把这个引导线给删除了，那么就会画的扭扭曲曲的

拉伸曲面

桥接曲面的定义

通过桥接曲面连接后的效果

同一根直线拉出来两个曲面

结合命令

分割命令

这个平板就像是刀一样的

多重结果的保留

双切线圆角

外插延伸

连接曲线

相交的定义

螺旋曲线

拉伸命令---将线拉伸为曲线

结合元素---可以对东西进行分割

有的时候是可以这样结合曲线切割来进行曲面的制造

结合多截面曲面进行分割

盒体的命令还可以这么使用

圆定义可以这样制作吹风机---两点定义

多截面曲面定义

修剪命令长这样的

矩形阵列
