CATIA参考元素之点：精准定位的艺术

CATIA的参考元素主要有三种，分别是点，直线，平面。参考元素的工具条如下：

未来三天，将介绍三种参考元素的创建方法，由于难度不高，采取文字描述，串讲的方式进行。

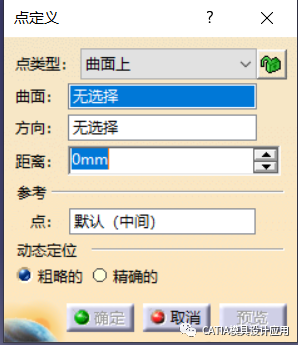

点的创建定义矿口，主要分为三个区域，类型选择区，参数输入区和参考区。其中，参数输入区会随着类型选择区的变化，而变化。如切换到曲面上的类型，则窗口变化为下图形态。

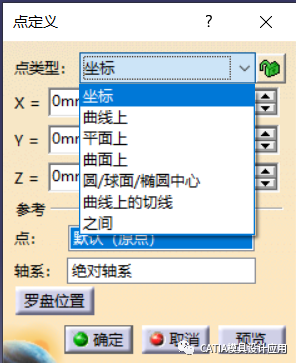

根据下拉列表：我们可以得知，点的创建方式有七种，分别是：


• 坐标：输入xyz数值
• 曲线上：选择曲线，输入比率或距离端点距离
• 平面上：选择平面，输入HV值
• 曲面上：选择曲面，在窗口中点选位置
• 圆/球面/椭圆中心：选择二次曲线，得到中心
• 曲线上的切线：翻译错误，应为切点，需要指出曲线和切向
• 之间：输入两点连线的中点

  至于参考区域，可以也会随着类型变化，小幅度变化，特别需要指出的是：对于坐标创建，可以指定参考坐标系！


（完）
