CATIA显示所有元素命令在哪？深藏好用命令系列八

CAITA好用到爆的且少有人知的命令系列八

下面开始今天的正文

继续昨天的内容，也就是它的兄弟命令

命令名称：显示所有元素

（仅设计模块中可用），装配模块的话对应的是反选

与这个命令对应的是：隐藏除选定元素以外的所有元素

加载命令：

部分新朋友还不知道怎么加载/调用命令的

可以看这个视频或者这个系列1/2篇

（其实很早就讲解过，只是一直没人看）

如果想要深入学习快捷键相关设置技巧的

可以看这篇（含付费内容）

彻底搞通CATIA快捷键清单、设置原则及设置技巧！

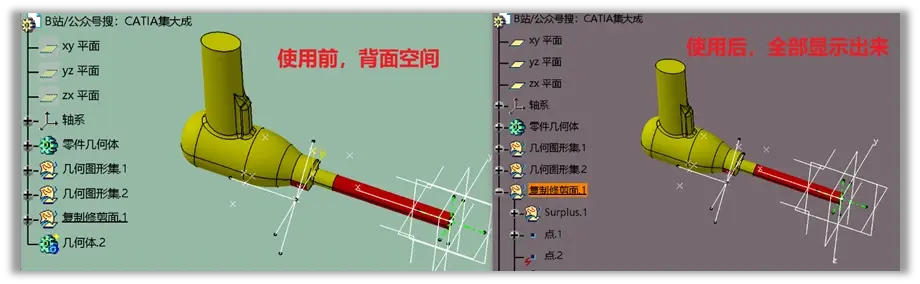

使用效果：（例子）

将背面隐藏的对象元素全部显示出来

实战说明：

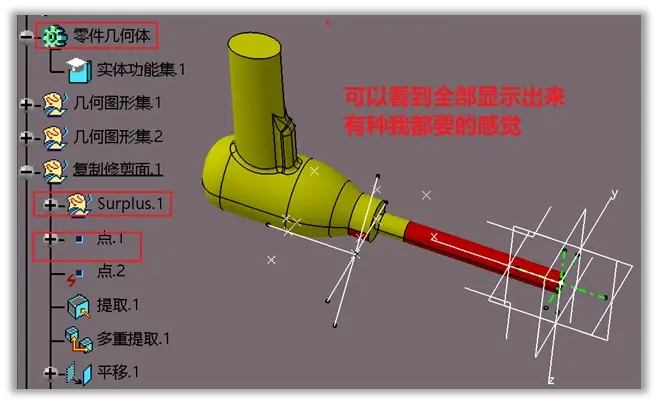

1）和名字一样说的一样，就是全部显示所有背面空间的元素对象

2）注：有些人会说这个和进入背面空间框选不就一样了

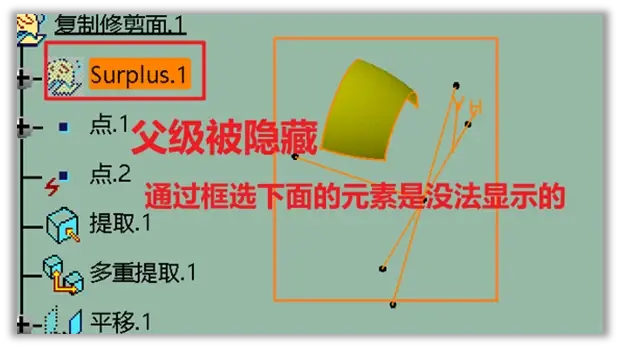

特别说明下，框选对象+显示/隐藏，确实可以实现部分效果，但对于这种几何图形集/集合体，也就是父级就处于隐藏的情况是不起作用的，你必须手动去点选，才行

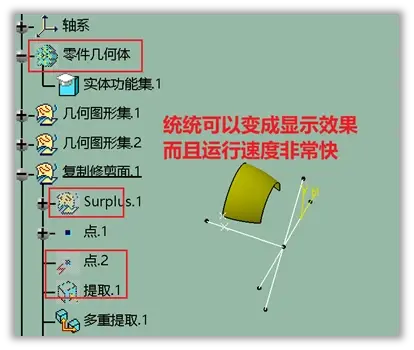

3）而这个命令的强大之处就是，可以将所有的隐藏都显示出来，包括父级隐藏的情况，而且运行速度非常快

4）一样，由于这个命令不需要经常使用，这里只建议拖拽到工具栏即可使用方式：1）和上一篇不同的是，不需要选择对象，单纯的一键操作模式

不足：

1）CATIA官方隐藏的深，放出来可能误操作

2）暂时没测试，点击后，是否可以按CTRL+Z撤销回去，用了的可以评论区说下，是否支持撤销
