AD学习之旅（3）— Altium Designer 20 新建原理图库器件

一、前言

本文参考：

【Altium500问】第001问-如何新建原理图库文件

https://www.bilibili.com/video/BV1Fy4y1k7ZV

【Altium500问】第005问 如何创建一个简单的元件的模型，步骤是怎么样的？

https://www.bilibili.com/video/BV1AK4y1E7CD

【Altium500问】第012问 元件的管脚Type每个类型是什么意思？

https://www.bilibili.com/video/BV1Z5411V7xP

【Altium500问】第013问 元件编辑属性时Designator和comment的含义分别是什么？

https://www.bilibili.com/video/BV1qZ4y137hf

二、新建一个 电阻

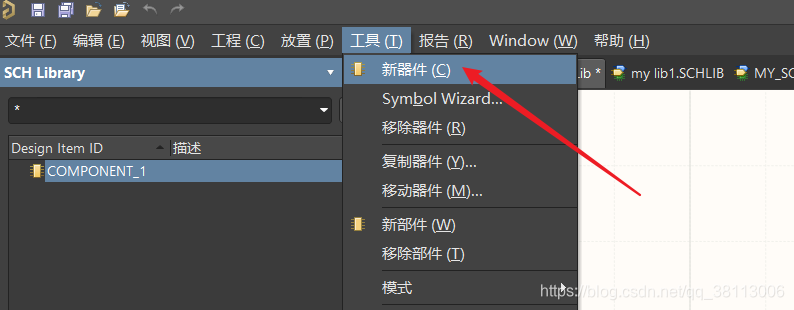

点击【工具】->【新器件】


   输入器件名为【Res1】

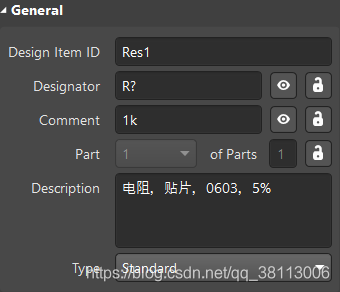

   然后将其属性修改为如下所示

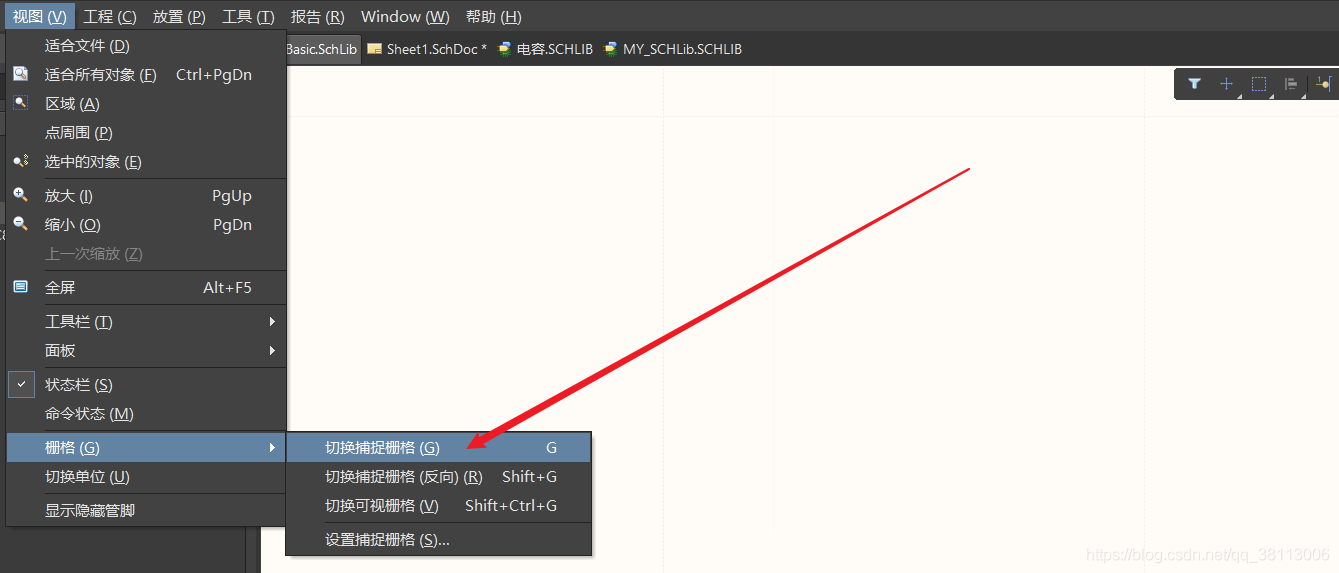

   接下来开始绘制电阻，点击【视图】->【栅格】->【切换捕捉栅格】

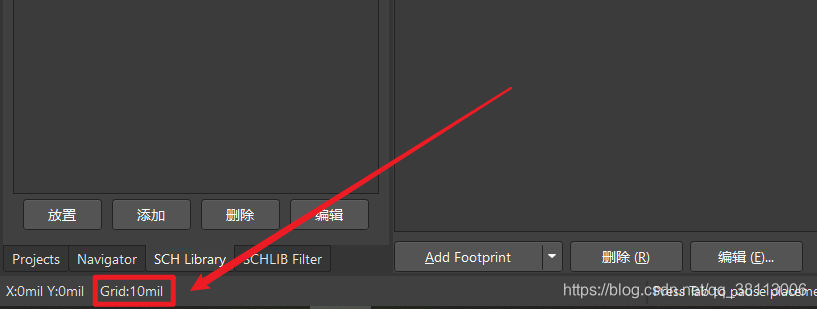

   或者直接按快捷键【G】将最小宽度修改为10mil

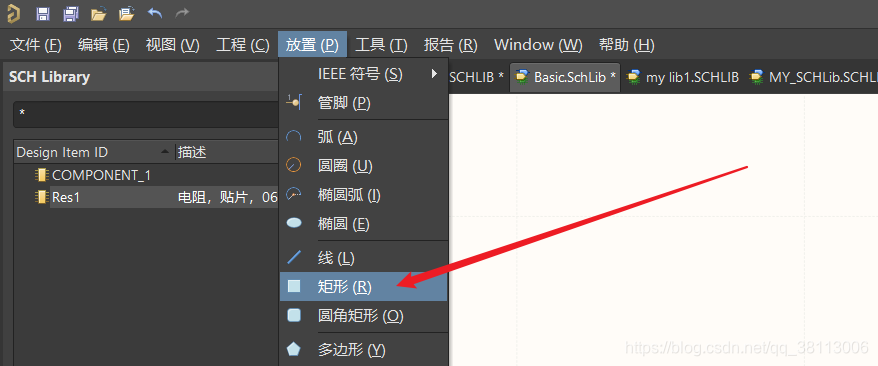

然后点击【放置】->【矩形】，

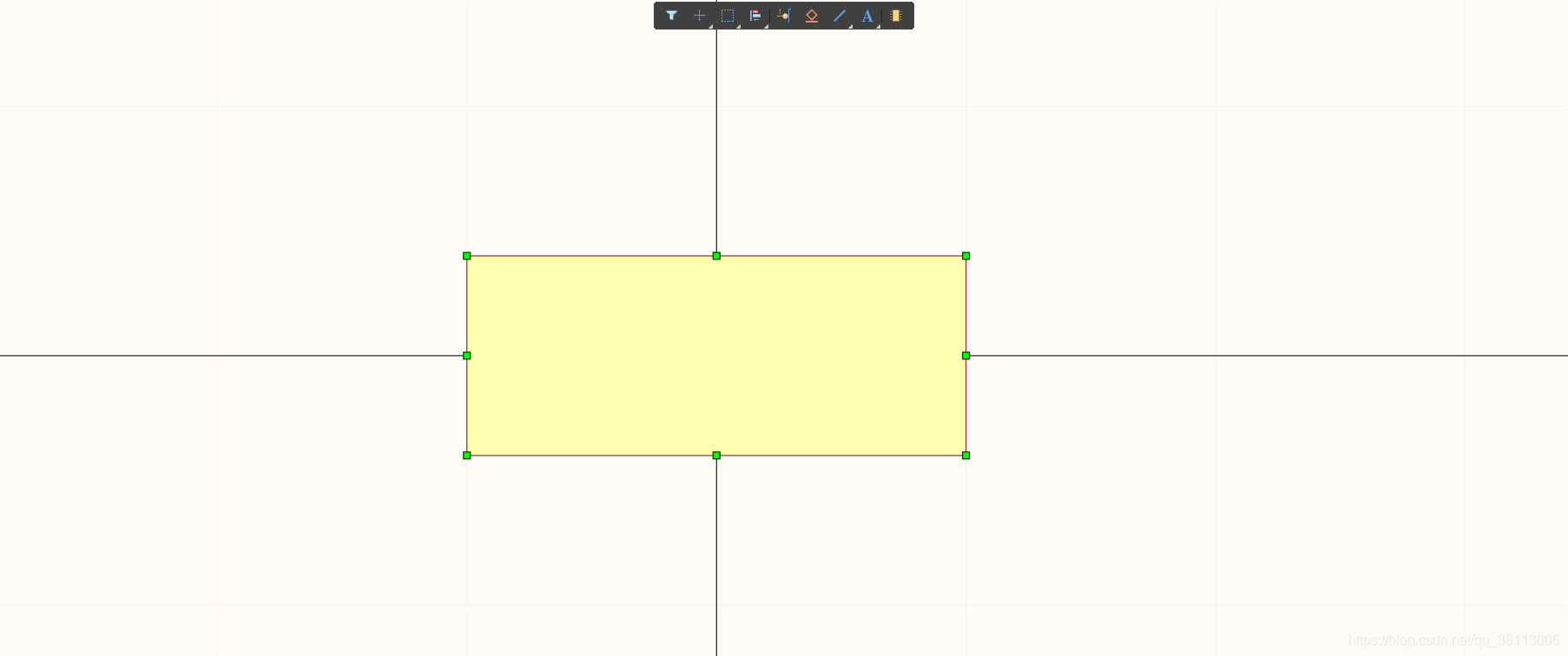

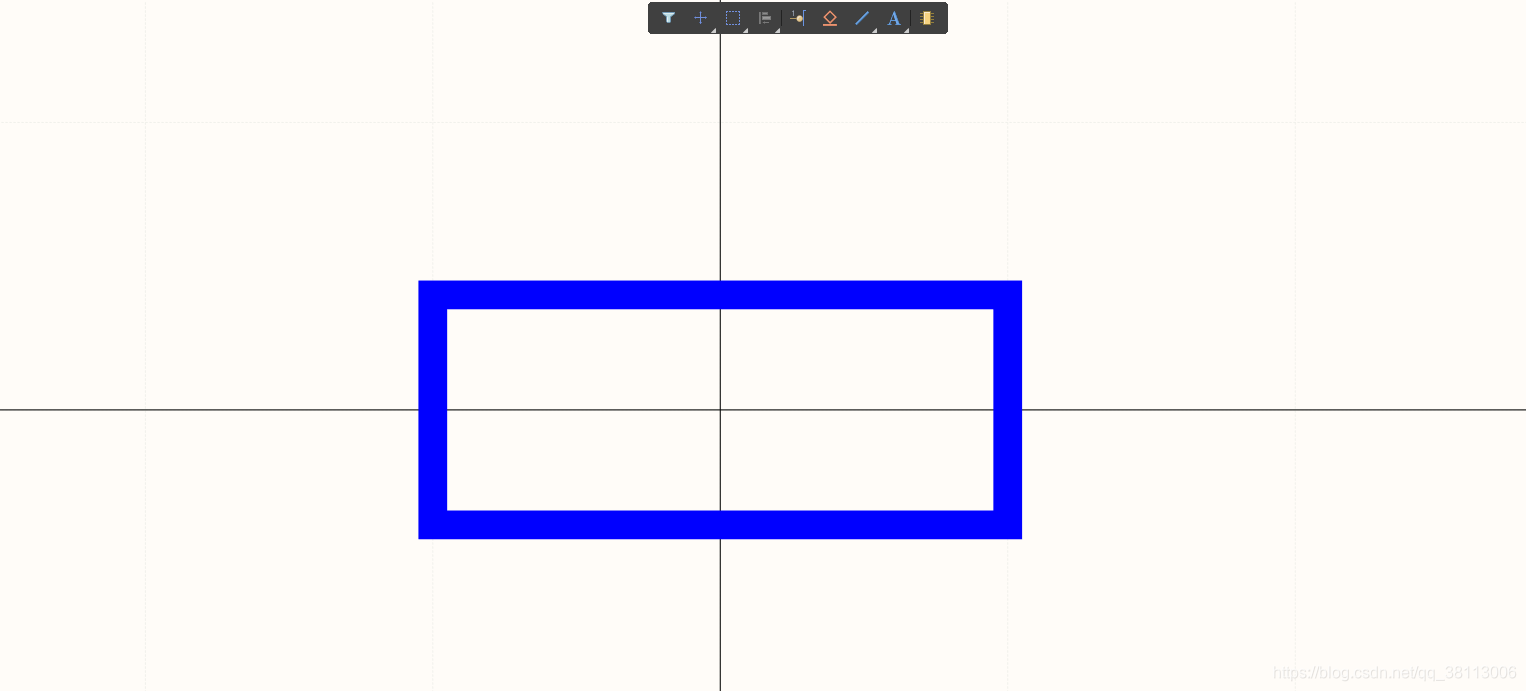

绘制一个长200mil、宽80mil电阻的外形

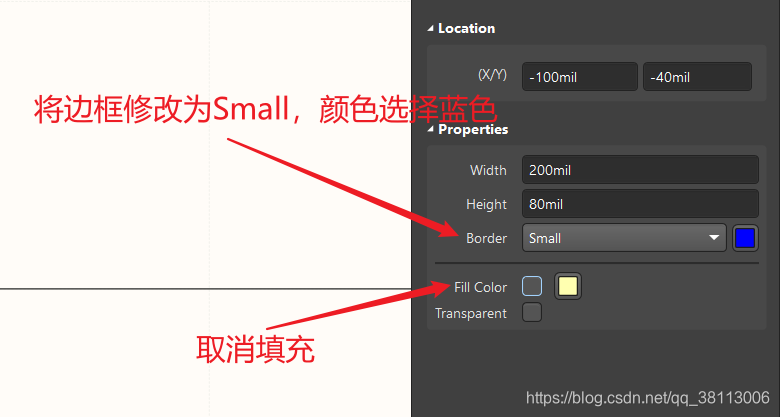

   然后双击该矩形，修改其属性


   这样就得到一个电阻的模型

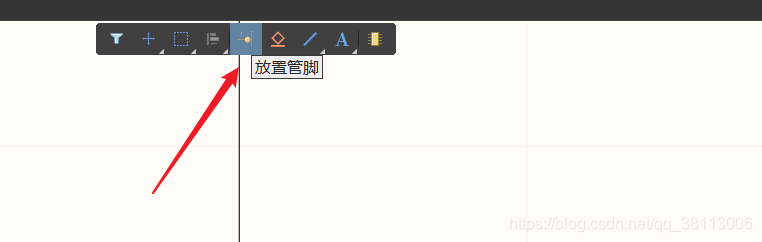

   接下来点击放置 引脚

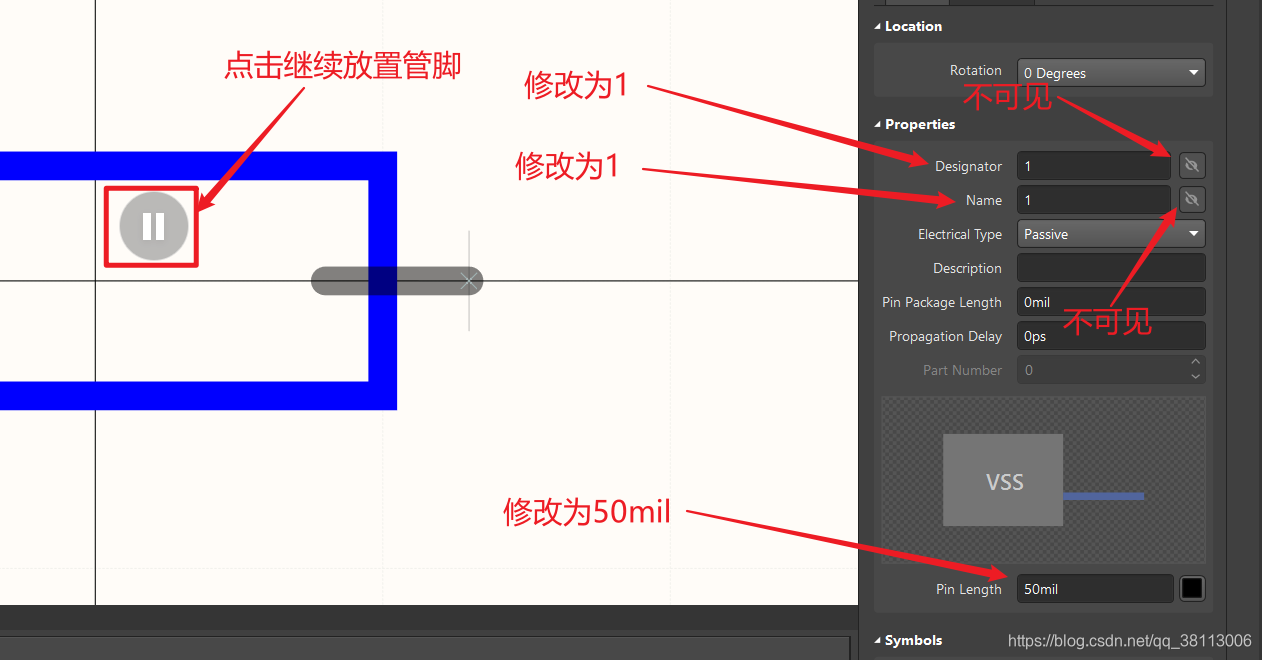

   按下【TAB】键，修改其属性，然后点击【播放】键进行放置，

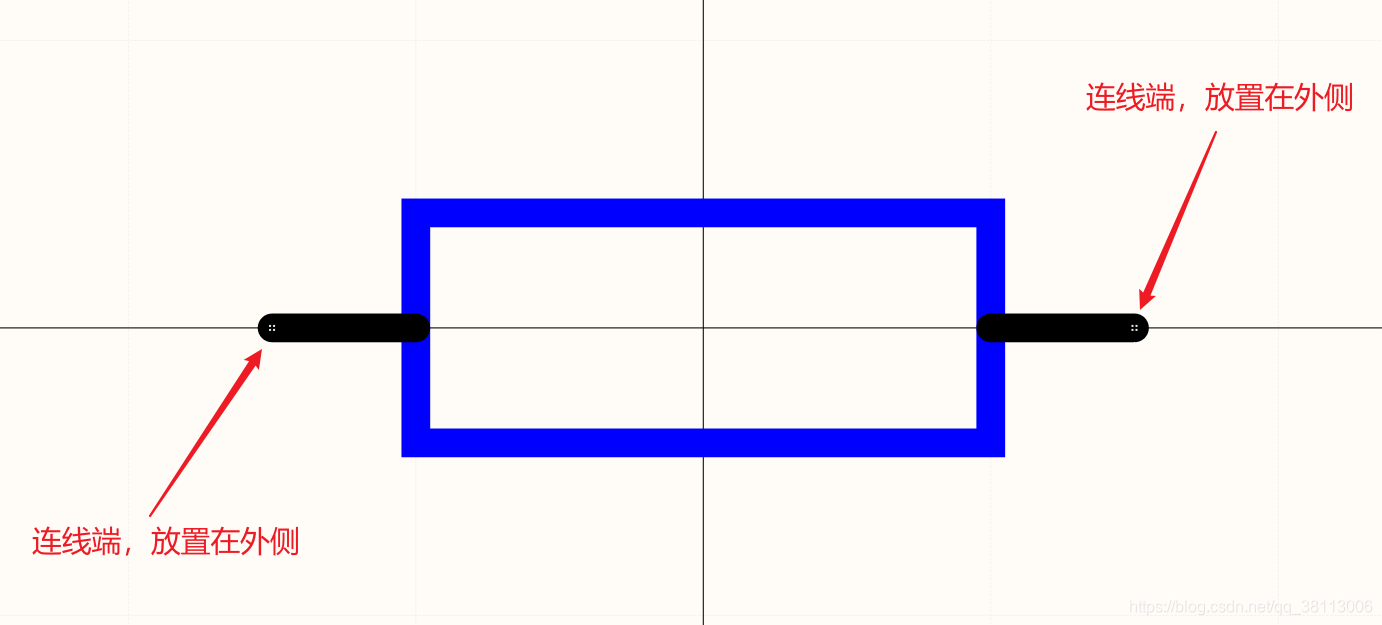

   通过按空格键可以旋转引脚，其中带十字的是连线端，将其放置在外侧，这样，一个电阻就绘制好了

三、新建一个电容

点击【工具】->【新器件】

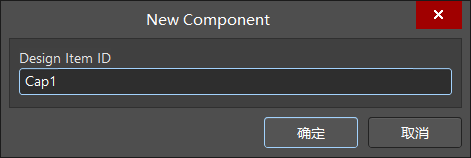

   输入器件名为【Cap1】

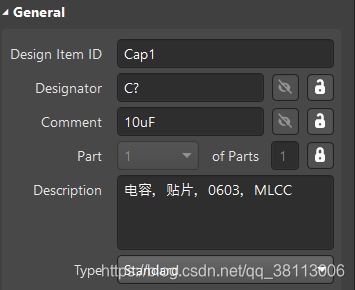

然后将其属性修改为如下所示

接下来开始绘制电容，按快捷键【G】将最小宽度修改为10mil

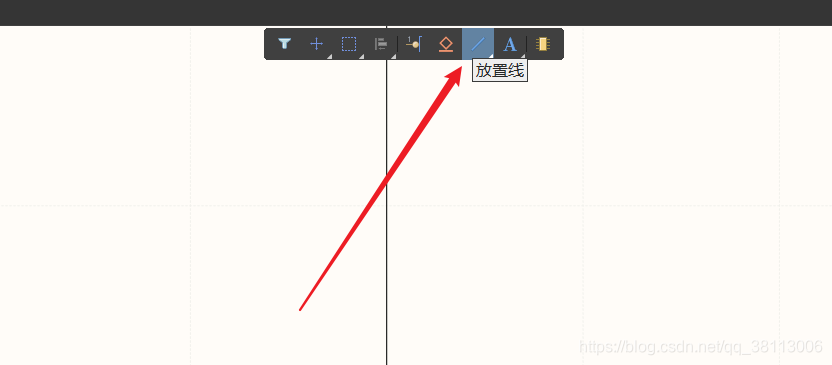

然后点击【放置线】，

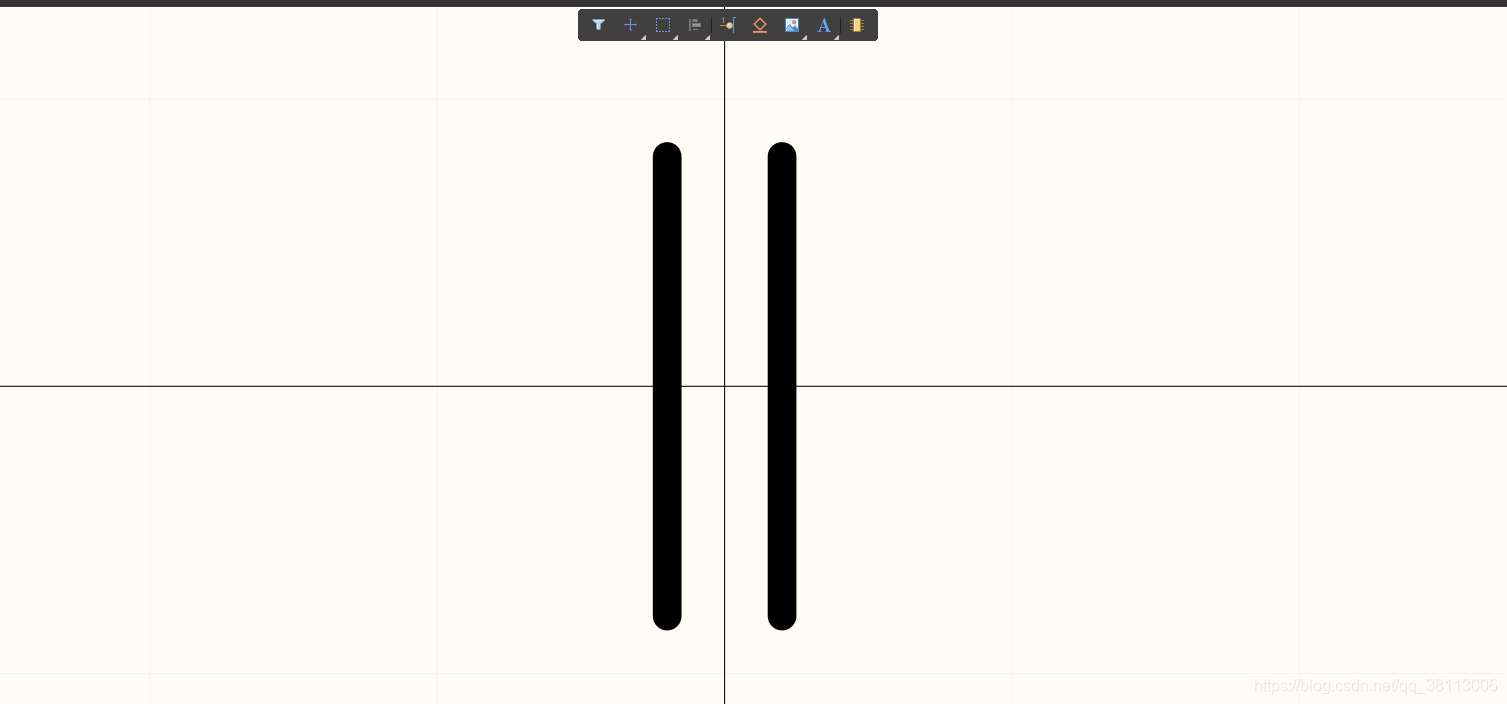

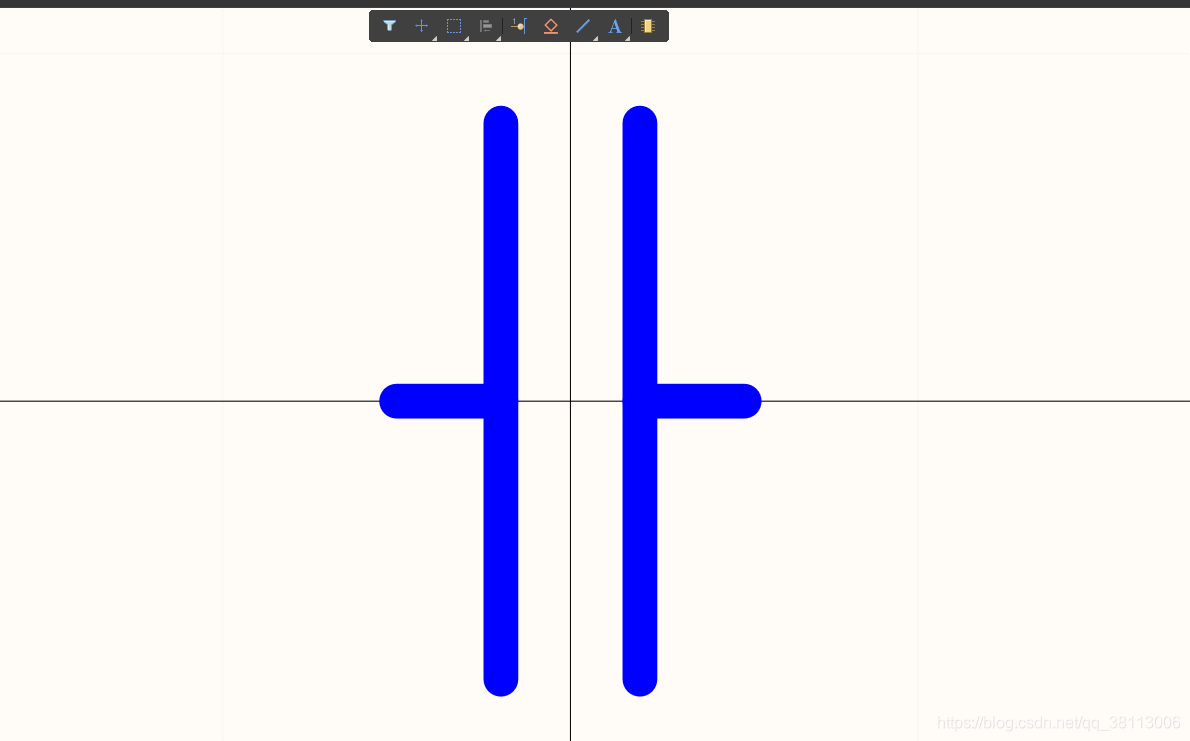

   绘制两条长160mil相距40mil的线

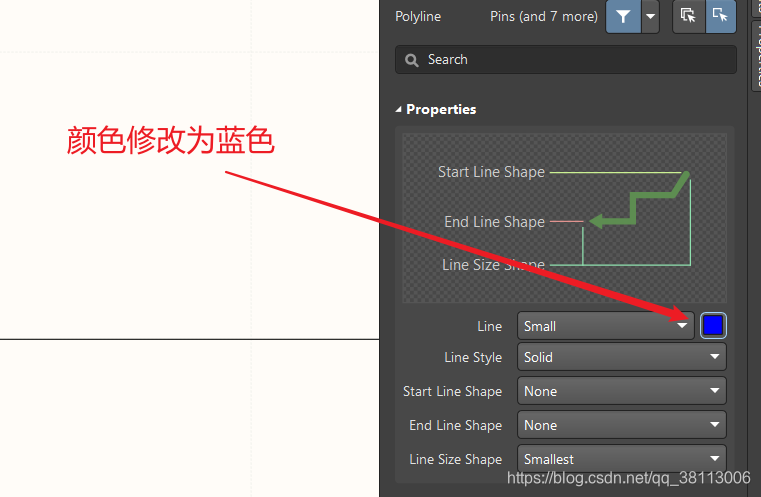

然后双击线条，修改其属性

另外再添加两条线，这样就得到一个电容的模型

接下来点击放置引脚

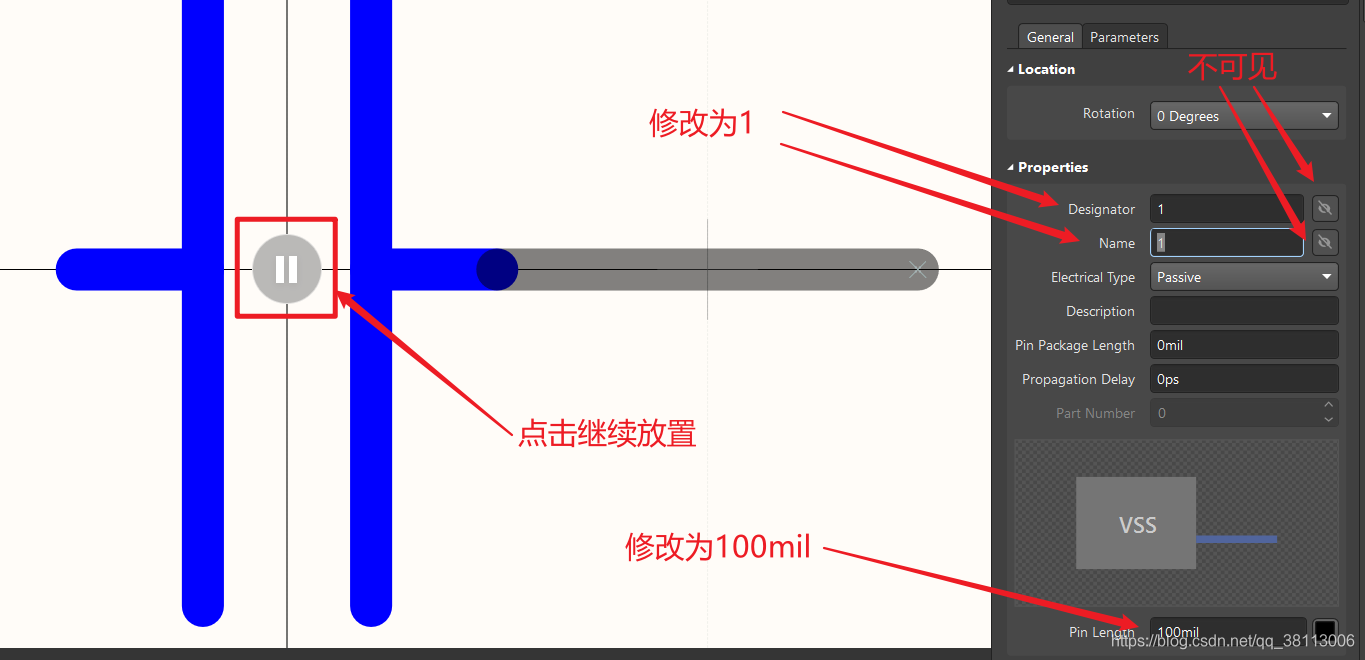

   按下【TAB】键，修改其属性，然后点击【播放】键进行放置，

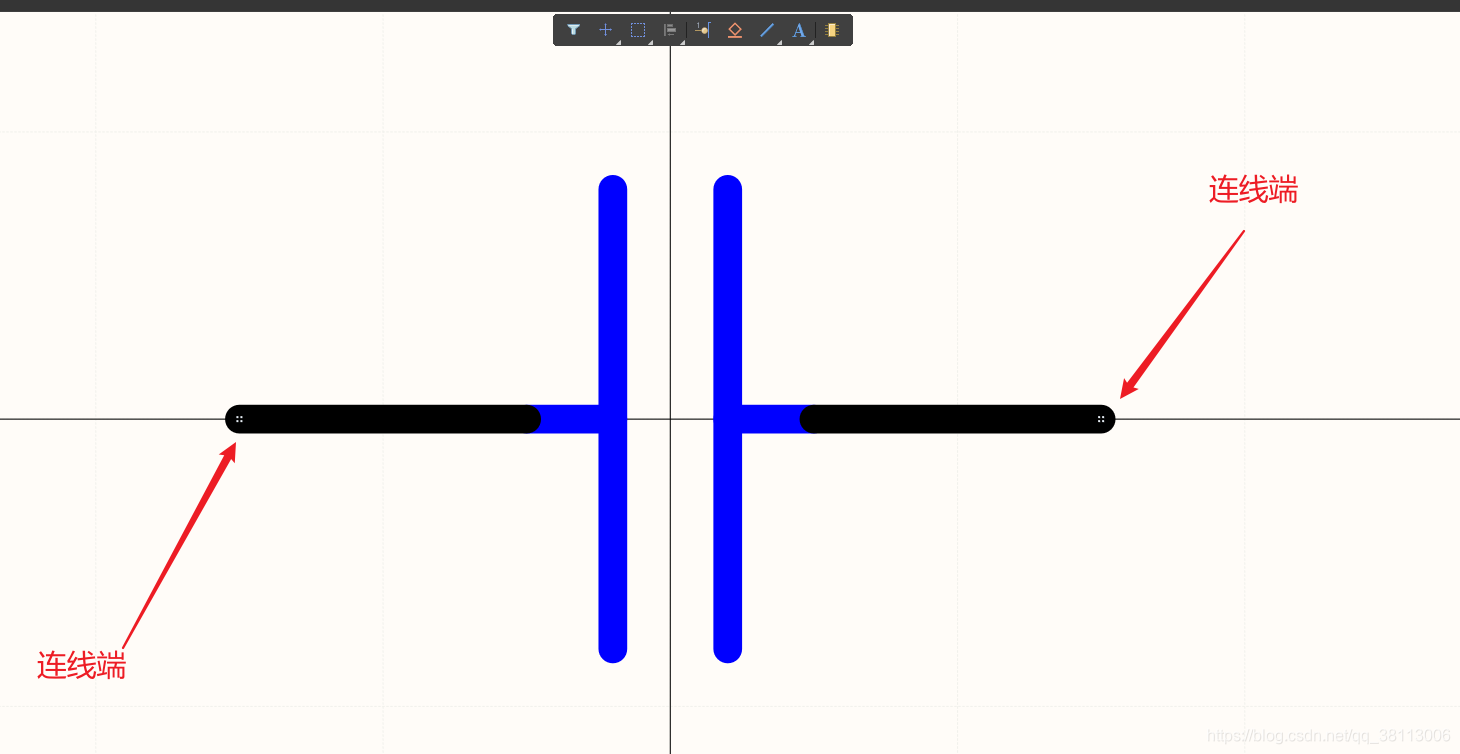

通过按空格键可以旋转引脚，其中带十字的是连线端，将其放置在外侧，这样，一个电容就绘制好了

四、元器件属性说明

我们先看一下我们最开始填写的器件属性栏


   首先，【Design Item ID】我们一般会填写这个器件的名称，这是中国器件在这个原理图库的唯一标识符。

   然后是【Designator】，是器件的位号，这个是一定要有的，用来在原理图中定位这个器件。

   接下来是【Comment】，填写元器件的注释，一般来说，我们可以将元器件的Value值填写在里面。

   最后是【Description】，填写器件的描述，比如这个器件是什么作用，是什么器件，是什么封装的等等。

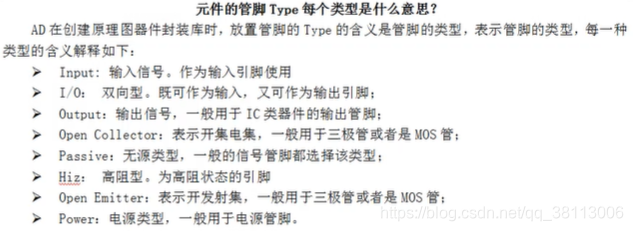

然后就是关于管脚中的一些属性说明
