手把手教你学Altium Designer：新建原理图库

既然是手把手教学，那么就必须从零开始。电路的设计基础就是要有电子元器件，那么我们搭建原理图的第一步就是拥有我们需要的元器件。那就准备好做元器件的原理图吧。

因为本次我们要以CH543D作为例子进行设计，所以就需要在CH543D的官网查看他的数据手册以及参看 资料 等。资料的链接：https://pan.baidu.com/s/133rIu_op0tUKsnEqKw7Liw
提取 码：CHAQ

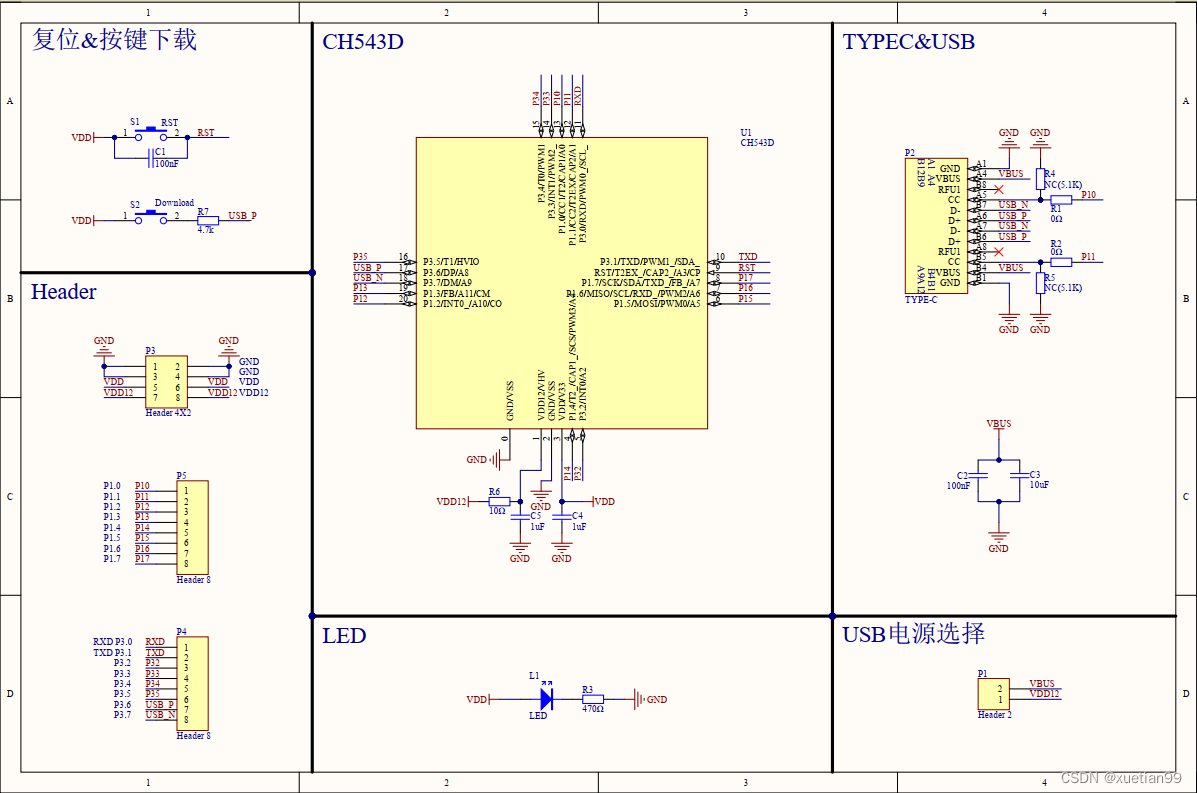

这里提取出如下图所示CH543D官方部分原理图文档，作为参考。

首先，我们根据此原理图做出元件原理图库，并且命名为CH543D_DEMO. SchLib ——就是上一个文章所讲的原理图库。新建好的工程如下图所示。

具体建立方法在我的上一篇文章：手把手教你学AltiumDesigner之新建工程篇_xuetian99的博客-CSDN博客_ad新建工程步骤

https://blog.csdn.net/AAAAA111eew/article/details/125663437?spm=1001.2014.3001.5501

现在，我们打开新建的原理图库，新建这些元器件的原理图。（这里简单的啰嗦一下，元器件的原理图并不是元器件的真实布局，有时候会根据实际 引脚 功能将功能
