Abaqus应力数值查询故障排除指南

故障现象描述

• 打开Abaqus Visualization模块后，无法找到历史输出数据。
• 创建XY数据时，应变或应力曲线显示异常，如直线、断点或数据缺失。
• 使用Probe Values进行交互式探测时，无法获取到正确的应力数值。
• 导出报告时，发现应力数据与预期不符。

根因分析

• 历史输出数据未正确设置：在Step模块中未勾选所需的应力或应变输出。
• 输出类型选择错误：未根据需求选择历史输出或场输出。
• 应变类型选择不当：大变形分析时未使用对数应变。
• 数据位置选择错误：应力数据默认在积分点计算，节点值为外推平均结果。
• 探测设置或输出请求中未明确指定壳体上下表面。

分级解决方案

方案A（最快/最常见）：

• 前置检查：确保在Step模块中已勾选所需位置的应力（如S11、Mises）和应变（如LE11、PEEQ）。
• 输出类型选择：根据需求选择历史输出或场输出。
• 应变类型区分：大变形分析时使用对数应变（LE）。
• 数据位置差异：根据需求选择积分点或节点值。
• 壳体上下表面：在探测设置或输出请求中明确指定Top/Bottom/Middle面。

方案B（进阶/备用）：

• 路径提取替代方案：若需沿特定路径提取应力应变数据，使用Tools → Path创建路径，再XY Data → From Path提取单变量分布。
• Python脚本提取：编写Python脚本直接读取积分点数据，避免平均化带来的平滑误差。
• 网格敏感性验证：对于关键评估，优先参考单元中心（Centroid）值或进行网格敏感性验证。

验证与测试

• 检查历史输出：进入Result → History Output列表，确认是否有对应变量。
• 查看曲线：在XY Data Manager中选中曲线，使用Plot查看或Save As导出为.csv/.txt文件。

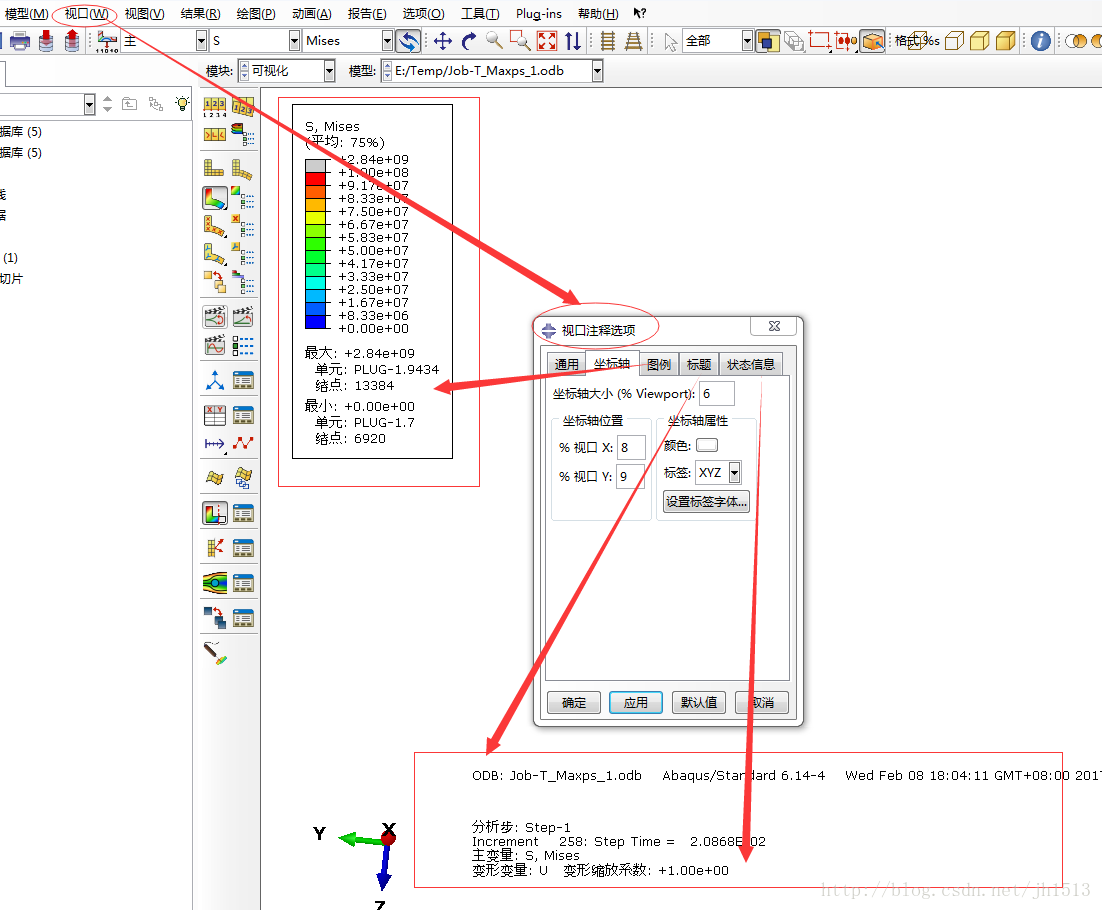

• 交互式探测：使用Probe Values进行探测，确认是否获取到正确的应力数值。
• 导出报告：生成.rpt文件，使用Excel打开并检查数据。

专家高手提醒

• 操作技巧：在创建XY数据时，先点击Plot预览，确保应变和应力曲线正常后再保存。
• 数据整理：在导出报告前，先对数据进行整理，如删除重复数据或合并相关数据。
• 脚本优化：在编写Python脚本时，注意优化代码，提高数据处理效率。
