Abaqus结果提取：位移/内力/自由度/法向/弯矩/惯性矩查询

结论：这是Abaqus查看特定点位移、内力、自由度、面法向、梁弯矩和惯性矩的方法详解。

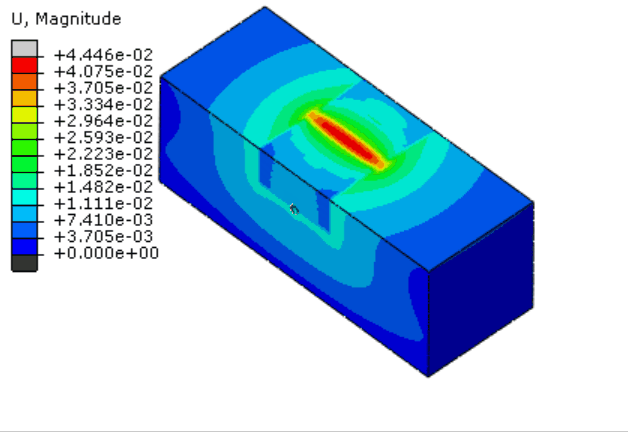

如何在Abaqus中查看某一点的唯一位移？

快速查看单点瞬时位移（推荐）：

• 打开.odb文件进入Visualization模块。
• 点击顶部菜单Result > Field Output。
• 选择变量U（位移），分量可选U1/U2/U3或Magnitude。
• 点击工具栏最下方的Query工具图标（放大镜旁带"i"或坐标符号）。
• 在弹出对话框中选择Probe values。
• 确保Position设为Unique Nodal，直接用鼠标点击模型上目标点（需该点为节点），或手动输入节点编号；下方立即显示该点在当前帧的位移分量及合位移值。
• 若需保存，点击对话框中的Save As可导出为文本文件。

如何提取某点位移-时间/步曲线？

• 点击主菜单Tools > XY Data > Create。
• 选择ODB field output，点击Continue。
• 在Variables标签页勾选U及所需方向（如U1）；在Position选Unique Nodal。
• 切换至Elements/Nodes标签页，Method选Node sets（若已建集）或Pick from viewport，拾取目标节点后点击Save。
• 返回XY Data Manager，选中刚创建的数据点击Plot查看曲线，或点击Edit查看具体数值表格，亦可Report > XY导出为文本/CSV。

Abaqus内力查看方法

核心在于区分单元类型：梁/壳单元直接输出截面力（SF/SM），实体单元需自由体切割（Free Body Cut）或应力积分获取合力与力矩。

核心操作步骤

前置设置（计算前）：

• 在Step模块的Field Output Requests中，确保勾选SF（截面力）、SM（截面力矩）或应力分量（S）。
• 实体单元若需直接输出截面合力，可定义Integrated Output Sections。

后处理查看（计算后）：

• 进入Visualization模块。
• 根据单元类型选择以下方法。

不同场景具体方法

梁/壳单元（直接读取）

• 场输出变量选择SF1（轴力）、SF2/3（剪力）、SM1/2/3（弯矩/扭矩），云图或查询工具（Query）可直接读取数值。
• 注意：结果基于单元局部坐标系，需Result > Options > Transformation确认或转换坐标系。

实体单元（截面合力）

• Free Body Cut（推荐）：Tools > Free Body Cut，选择切割面（Elements/Nodes/Surfaces），直接显示该截面的总合力（Force）和总力矩（Moment），支持创建XY Data曲线。
• 应力积分：对简单截面可定义Path并积分应力（S11等）；复杂截面需编写Python脚本遍历积分点，公式为 F = ∑ σ ⋅ dA，M = ∑ σ ⋅ y ⋅ dA。

关键注意事项

输出变量缺失：若后处理无SF/SM数据，说明计算前未开启对应Field Output，无法回溯，需重新提交作业。

坐标系一致性：梁单元内力方向严格依赖局部坐标系（1轴为轴向），查看前务必核对方向定义。

实体单元局限：实体单元无原生“弯矩”变量，Free Body Cut给出的是截面总力矩，非材料力学定义的纯弯矩，需结合截面几何中心解读。

Abaqus自由度查看

Abaqus中无法直接“查看”节点拥有哪些自由度（由单元类型决定），但可单元类型确认自由度配置、边界条件/输出请求反推激活自由度或Python脚本查询模型数据来间接确认。

核心自由度定义与对应关系

1-3 (U1-U3)：X/Y/Z方向平动位移（所有结构单元均具备）。4-6 (UR1-UR3)：绕X/Y/Z轴转动（仅梁、壳、部分特殊单元具备；实体单元无此自由度）。7+：翘曲（开口梁）、孔隙压力、温度、电势等耦合场自由度。

三种确认自由度的实操方法

• 查单元类型（最准确）：在Property或Mesh模块查看单元库名称（如C3Dxx为实体/3DOF，S4R/B31为壳/梁/6DOF），直接对应自由度数量。
• 看边界条件/输出设置：在Load模块创建BC时，若UR1-UR3可选且有效，说明该区域节点具备转动自由度；在Step模块请求Field Output时，若UR可选，代表当前分析步激活了转动自由度。
• Python脚本查询（批量/自动化）：在CAE命令行或脚本中执行：python from abaqus import * mdb.models['Model-1'].parts['Part-1'].elements 获取单元，单元类型字符串判断自由度属性（需结合单元库文档）或查询 odb.steps[...].frames[...].fieldOutputs 中存在的变量（如存在UR则说明有转动自由度）。

常见误区警示

实体单元无转动自由度：对C3D类单元施加UR约束或力矩载荷无效，求解器会忽略且不报错，但可能导致物理意义错误。

自由度非全局统一：同一模型中不同单元类型（如实体与壳连接）节点自由度不同，需耦合约束（Coupling/Kinematic）处理。

单位约定：转动自由度（4-6）结果单位为弧度，非角度。

Abaqus查看面的法向

在Abaqus/CAE可视化模块中，Common Options对话框的Normals标签页开启显示即可直观查看面的法向（正向为棕色/黄色，负向为紫色/蓝色）。

操作步骤

• 进入Visualization（后处理）模块，打开对应的.odb结果文件。
• 点击工具栏上的Common Options图标（或菜单Result > Options）。
• 在弹出窗口中选择Normals标签页。
• 勾选Show normals，并在下方选择On surfaces（针对几何面/接触面）或On elements（针对单元面）。
• 点击OK，模型表面将显示法线箭头；默认正向常显示为一种颜色（如棕黄），反向为另一种（如紫蓝），用于检查方向一致性。

关键说明

适用对象：该功能主要用于检查壳单元的厚度方向、实体单元的边界面法向（定义接触时至关重要）以及解析刚体表面。

方向含义：法线正向指向实体外部或壳的“顶面”（SPOS），负向指向内部或“底面”（SNEG）；接触定义错误常源于法向不一致或指向错误。

限制条件：在云图（Contour）显示模式下可能无法显示解析刚体法向，需切换至未变形（Undeformed）或变形（Deformed）形状模式查看。

Abaqus查看梁弯矩

• 定义梁的几何和材料属性：确保你的梁模型已经被正确建立，包括正确的几何形状和材料属性。
• 应用边界条件和加载：定义梁的边界条件（如固定端或自由端）和加载条件（如力或位移）。
• 运行分析：使用Abaqus进行静态分析、模态分析或动态分析（取决于你的需求），以计算梁的响应。
• 查看结果：在后处理模块中，你查看和分析结果。
• 可视化弯矩分布：使用“云图”或“曲线图”工具来可视化弯矩的分布或变化。
• 分析和解释结果：根据弯矩的分布和大小，分析梁的结构响应和应力集中区域。

Abaqus查看惯性矩

• 定义材料属性：确保你已经为你的模型定义了正确的材料属性，特别是密度（Density），这是计算惯性矩所需的关键参数。
• 创建模型：使用Abaqus的建模工具（如Part模块）创建你的几何模型。确保模型的网格划分已经完成，因为惯性矩的计算是基于几何体的体积和质量的。
• 定义边界条件和载荷：虽然查看惯性矩不直接涉及边界条件或载荷的设定，但为了进行更全面的分析（模态分析），你可能需要设置这些。
• 计算质量属性：在Abaqus中，你“Assembly”模块来查看或计算整个装配体的质量属性，包括惯性矩。
• 查看结果：在“Mass Properties”对话框中，你将看到关于模型的质量（总质量）、质心位置以及惯性矩（包括惯性张量）的详细信息。
• 使用惯性矩进行进一步分析：一旦你有了惯性矩的数据，你用它来进行模态分析（Frequency Analysis），这是结构动力学分析的一种形式，帮助你理解结构在各种振动条件下的响应。
• 脚本或API使用：如果你需要自动化此过程或在多个模型上重复此操作，使用Abaqus的脚本功能或API。
