Abaqus等效应变（Mises应变）分布查看与提取

Abaqus等效应变查看与问题解决全攻略

引言

你是否在Abaqus软件中遇到过的困惑：如何查看等效应变，是在进行材料分析时，如何准确识别和理解等效应变的各种符号和参数？这篇教程将带你深入了解Abaqus中等效应变的查看方法，并解决你可能遇到的一些常见问题。

核心概念简述

在Abaqus中，“等效应变”指的是等效塑性应变（PEEQ），它是一个累积的、非负的标量，用于量化材料的塑性变形累积程度。PEEQ是衡量材料在复杂应力状态下的塑性变形累积总量的关键参数。

详细操作步骤

进入后处理

• 打开你的.odb结果文件。
• 切换至顶部模块栏的“Visualization”模块。

打开场输出选择

• 点击工具栏左侧的“Field Output”图标（或菜单栏“Result > Field Output”）。

查看应变变量

• 在弹出对话框的“Output Variable”列表中查找以下符号：
• E：名义/总应变（小变形分析默认，Nlgeom=OFF）。
• LE：对数应变/真应变（大变形分析默认，Nlgeom=ON时自动计算）。
• PE：塑性应变分量。
• PEEQ：等效塑性应变。
• EP / LEP：主应变（最大、中间、最小主应变）。

进阶技巧与参数解析

参数背后的逻辑

• E：在工程应变假设下，表示材料在受力后的变形量。
• LE：在大变形分析中，反映材料在真实变形状态下的应变量。
• PE：表示材料在受力后发生的塑性变形量。
• PEEQ：综合反映材料在复杂应力状态下的塑性变形累积总量。

实用小技巧

• 若需要查看特定方向应变（如环向），需先在“Tools > Coordinate System”建立局部坐标系，并在“Result > Options > Transformation”中指定该坐标系。
• 若开启几何非线性（*STEP, Nlgeom=YES），默认显示的应变云图为LE而非E，需在“Field Output”对话框手动切换确认。

常见问题排查（FAQ）

问题1：如何区分E、LE、PE、PEEQ？

解决方案：E代表名义/总应变，LE代表对数应变/真应变，PE代表塑性应变分量，PEEQ代表等效塑性应变。它们分别反映了材料在不同情况下的变形状态。

问题2：如何查看特定方向应变？

解决方案：在“Tools > Coordinate System”中建立局部坐标系，并在“Result > Options > Transformation”中指定该坐标系。

问题3：如何避免计算不收敛问题？

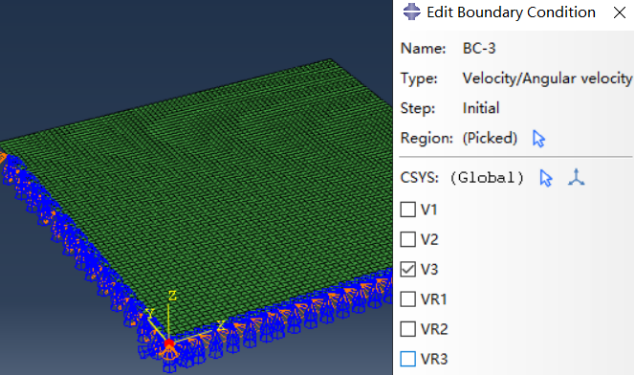

解决方案：检查网格质量，确保网格足够细密且无畸变。调整载荷和边界条件，确保分析条件合理。

简要回顾要点

• 等效应变在Abaqus中指等效塑性应变（PEEQ）。
• “Visualization > Field Output”查看各种应变变量。
• 注意区分不同应变类型，避免混淆。
• 针对特定方向应变，需建立局部坐标系。
