Abaqus全局最大应力查看与定位提取

如何在Abaqus中查看全局最大应力：深度教程与问题解决

引言

你是否曾在使用Abaqus进行有限元分析时，面对着复杂的结果文件，却苦于无法快速找到全局最大应力值及其位置？今天我将带你深入探索Abaqus/Visualization模块，教你如何轻松查看全局最大应力，并解决可能遇到的问题。

价值承诺

读完你将能够：

• 在Abaqus/Visualization模块中快速查看全局最大应力及其位置。
• 了解如何使用云图显示、极值标记和Query探针工具。
• 掌握如何Python脚本提取全局最大应力曲线。
• 解决在查看全局最大应力时可能遇到的问题。

核心概念/原理简述

Abaqus是一款强大的有限元分析软件，它帮助工程师模拟和分析各种复杂结构。在Abaqus中，全局最大应力是指在整个模型中，应力值达到最大值的点。了解全局最大应力对于评估结构的安全性和可靠性至关重要。

详细操作步骤

步骤1：进入后处理

• 打开你的 odb 结果文件。
• 切换至 Visualization 模块。

步骤2：选择应力分量

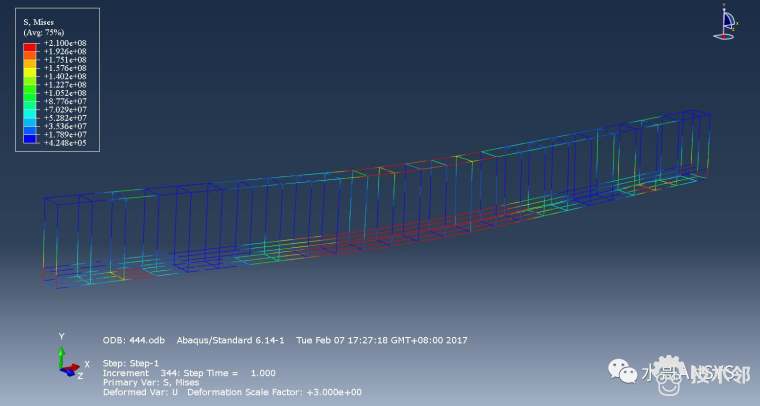

• 点击工具栏上的 Contour Plot 图标。
• 在弹出的对话框中选择所需的应力分量，如 S, Mises 或 Max. Principal。

步骤3：开启极值标记

• 点击菜单 Options → Contour → Limits 标签页。
• 勾选 Show min/max symbols，点击 OK 后模型上会直接标注最大/最小值及其坐标位置。

步骤4：精确数值查询

• 点击工具栏上的 Query 图标（探针形状）。
• 选择 Probe values，确保勾选 Display max/min values。
• 直接点击云图中颜色最深区域，下方信息框将显示精确数值、节点/单元编号及坐标。

进阶技巧与参数解析

• 应力平均机制：默认节点应力是积分点外推并平均后的结果；若需查看未平均的原始最大值，可在 Options → Contour → Averaging threshold 中调整阈值，或查询 Integration Point 数据。
• 多工况对比：若模型包含多个 Step/Frame，需顶部时间轴切换不同增量步，上述标记仅反映当前帧的全局极值。
• 壳单元特例：壳单元需确认查看的是顶面、底面还是平均应力，不同表面最大应力可能不同。

常见问题排查（FAQ）

问题1：如何批量获取全过程最大应力曲线？

解决方案：使用 XY Data → From Field Output，选择 Max 统计量生成曲线；或 Python 脚本遍历 Frames 自动提取。

问题2：遇到奇异点时，最大应力值可能失真，怎么办？

解决方案：结合子模型或积分点值进行工程判断。

问题3：如何输出最大应力发生的具体时刻、分析步以及单元编号？

解决方案：脚本不仅绘制曲线，还能直接输出相关信息。

简要回顾要点

• 在Abaqus/Visualization模块中，云图显示、极值标记和Query探针工具查看全局最大应力。
• 使用Python脚本提取全局最大应力曲线，并绘制曲线。
• 注意应力平均机制、多工况对比和壳单元特例。
