Abaqus应变/应变云图查询与输出

Abaqus其高效应用对于工程师至关重要。掌握Abaqus的应变云图查看功能，等于掌握了软件教程的一半。我将深入剖析Abaqus查看应变云图的操作步骤、注意事项以及高阶参数解析，提升建模效率，避免报错。

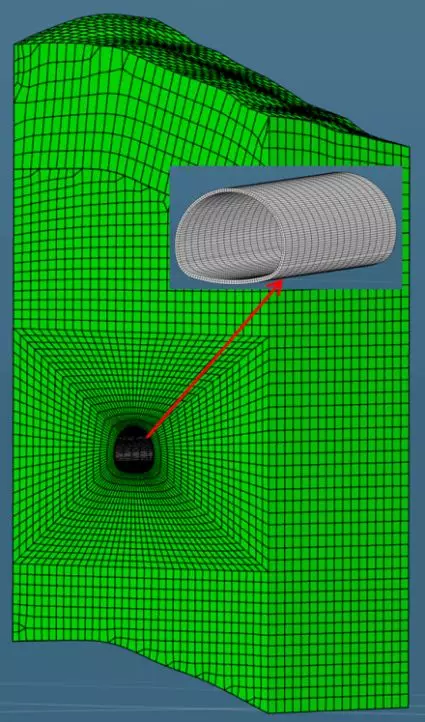

核心操作步骤

• 打开结果文件
• 启动Abaqus/CAE或Viewer，“File > Open”加载计算生成的.odb文件。

• 切换显示模式
• 确保处于Visualization模块，点击顶部工具栏的彩色云图图标（Plot Contours on Deformed Shape）。

• 选择应力变量
• 点击左侧工具栏的Field Output图标（或菜单Result > Field Output），在弹出窗口中：
• Output Variable：选择E（Strain）。
• Component：选择具体分量（如E11、E22、E12等）。

• 查看数值与图例
• 右侧色条显示应力范围，红色为高值区，蓝色为低值区。
• 开启Query > Probe values可拾取具体节点/单元数值。

关键注意事项

• 积分点与节点平均
• 应力原始数据位于积分点，云图显示的是外推至节点并平均后的结果。
• 若云图不连续，需在Options > Common中勾选"Average element output at nodes"。

• 坐标系影响
• 实体单元默认基于全局坐标系；壳/梁单元基于局部材料坐标系。
• S11/S22方向需Plot > Material Orientations确认局部轴方向。

• 壳单元上下表面
• 查看壳厚度方向应力分布时，需在Common Plot Options > Deformation Scale或特定显示设置中切换查看Top/Bottom/Middle面结果。

高阶参数解析

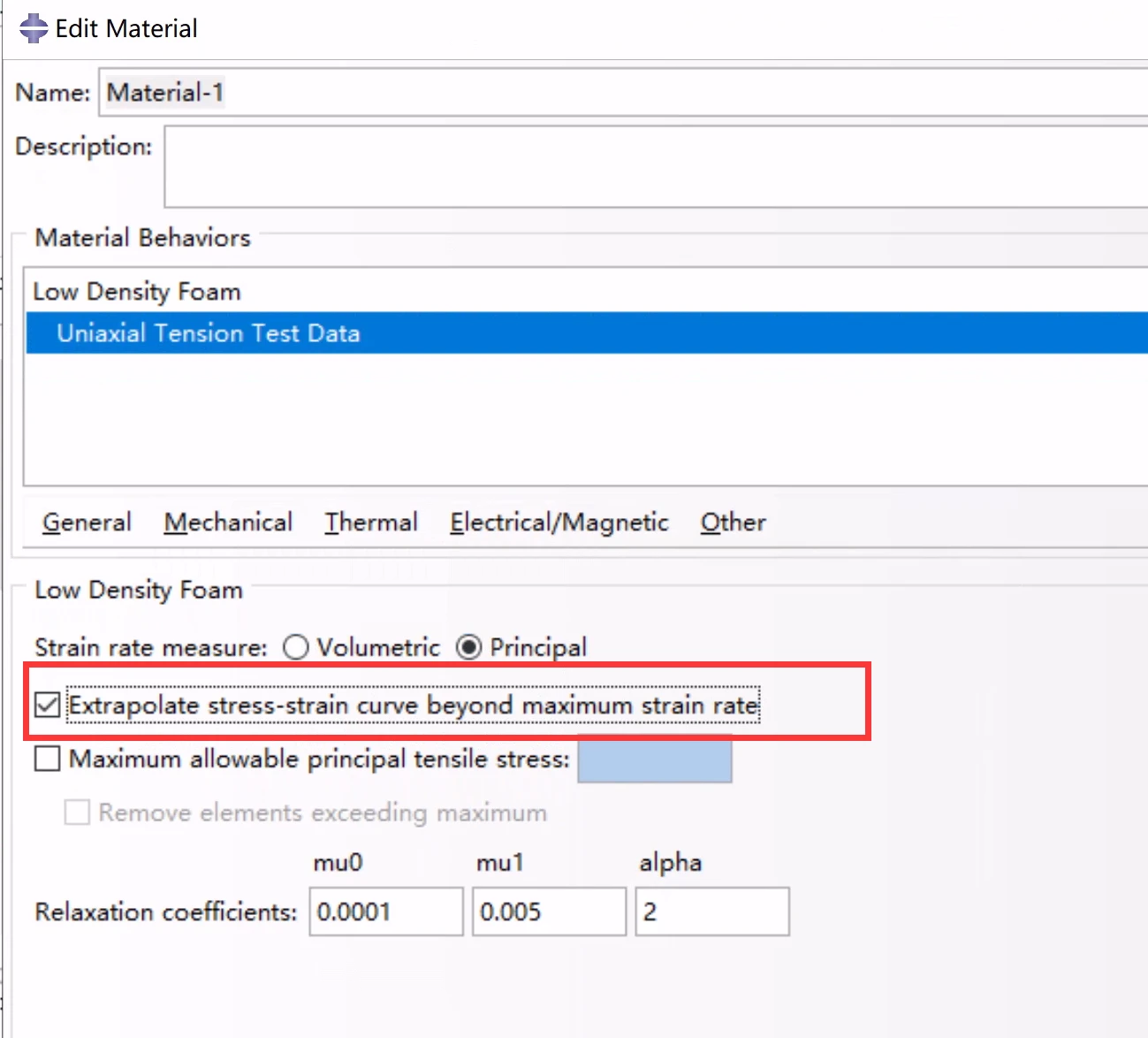

• 应变类型区分
• 小变形分析默认输出E（名义应变），大变形分析查看LE（对数应变）。
• 需在Field Output对话框确认当前帧对应的变量定义。

• 分量顺序
• 实体单元应变分量为[E11, E22, E33, E12, E13, E23]；壳单元为[E11, E22, E12, E13, E23]。

• 平均化处理
• 节点应变由相邻单元平均得到。
• 若需查看未平均的单元积分点数据，可在Common Plot Options中关闭Average选项。
