sw怎样画圆柱斜面

在 SolidWorks（SW）中绘制圆柱斜面，常用方法是通过‌创建倾斜基准面‌并在其上进行草图拉伸或切除。以下是两种主流且可靠的方法，适用于大多数版本（包括 2026 年）：

‌方法一：使用基准面 + 拉伸切除（推荐用于简单斜面）‌

‌创建圆柱体‌

在前视基准面绘制圆形草图，使用“拉伸凸台”生成圆柱。

‌建立倾斜基准面‌

在特征工具栏中选择 ‌参考几何体 → 基准面‌。

第一参考：选择圆柱的‌轴线‌（或中心边线）。

第二参考：选择前视/上视基准面。

设置角度（如 45°），点击“确定”生成倾斜基准面。

‌在倾斜基准面上绘制斜面草图‌

选中新生成的基准面，进入草图模式。

绘制所需形状（如矩形、圆形等），用于定义斜面轮廓。

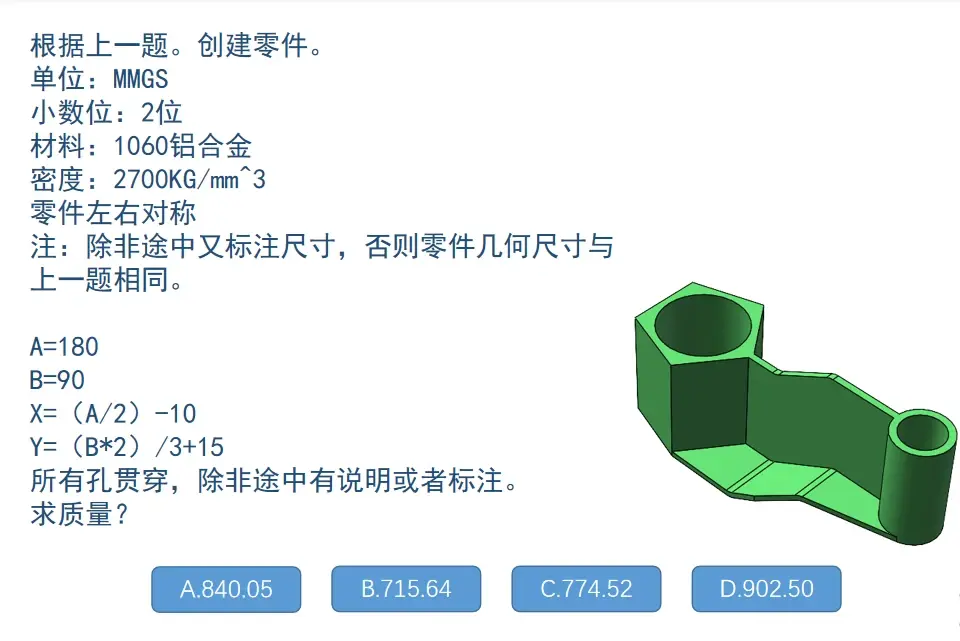

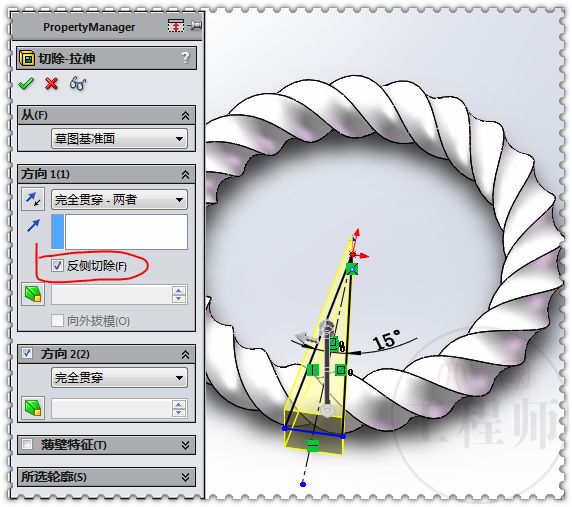

‌执行拉伸或切除‌

退出草图，使用“拉伸凸台”或“拉伸切除”，设置深度为“贯穿”或指定值，完成斜面建模。


此方法操作简单，适合规则斜面或斜孔、斜槽等特征 ‌‌

‌方法二：使用扫描切除（适用于复杂或沿曲面的斜面）‌

‌创建圆柱体‌（同上）。

‌绘制扫描路径‌

在前视基准面绘制一条‌斜线或多段线‌，作为扫描路径。

‌创建垂直于路径的基准面‌


在路径终点处新建基准面，确保其与路径垂直。

‌绘制扫描轮廓‌

在该基准面上绘制斜面截面轮廓（如矩形、圆形等）。

‌执行扫描切除‌

选择 ‌特征 → 扫描切除‌，选择路径和轮廓，完成斜面切除 ‌‌

此方法更灵活，适用于非直纹斜面或沿曲面分布的特征 ‌‌

补充说明

若需‌斜切整个圆柱端面‌，可直接在圆柱端面绘制斜线，通过“旋转切除”或“拉伸切除”实现 ‌‌

对于‌带角度的槽口或内孔‌，确保在基准面上正确绘制圆形内径，以保持内孔为正圆 ‌‌

如需视频演示，可参考 仿真秀平台的斜孔教程。
